Description du produit :

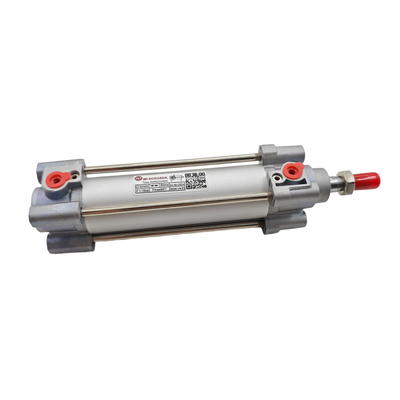

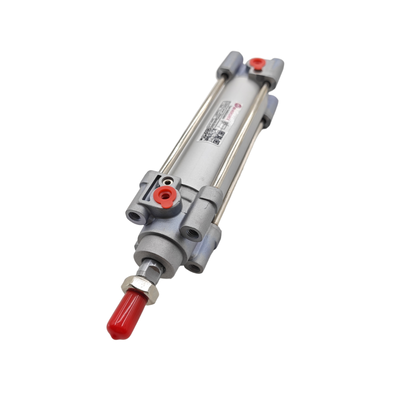

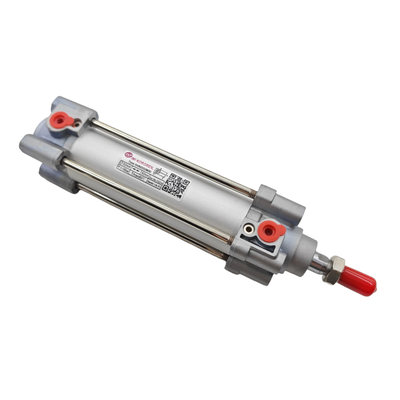

Cylindre pneumatique série RA/802063/M
La série RA/802063/M représente un vérin pneumatique haute performance conforme à la norme ISO 15552. Il fait partie de la gamme de produits ISOLine™ et présente un diamètre d'alésage de 63 mm. Ce modèle est proposé avec une grande variété de longueurs de course, allant de 25 mm à 1 000 mm, ce qui en fait un choix idéal pour les applications nécessitant un mouvement linéaire fiable et efficace dans de nombreux domaines d'automatisation industrielle.
Au cœur de la conception de ce cylindre se trouve le système d'amortissement adaptatif (ACS) de pointe. Ce mécanisme avancé adapte intelligemment les performances d'amortissement en fonction des différentes conditions de charge, éliminant ainsi la nécessité de réglages manuels ou d'une expertise spécialisée pour régler les vis d'amortissement. Les avantages incluent une fluidité opérationnelle améliorée, une sécurité améliorée, des dépenses de maintenance réduites et une durée de vie globale prolongée du cylindre.
Construite avec un corps rond robuste et renforcée par des tirants externes, la série RA/802063/M est conçue pour une durabilité exceptionnelle et est bien adaptée aux conditions environnementales les plus difficiles. De plus, le cylindre est équipé en standard d'un piston magnétique, permettant une détection de position simple lorsqu'il est associé à des capteurs à lames ou à semi-conducteurs compatibles. La conformité aux normes ISO 15552, VDMA 24562 et NFE 49-003-1 garantit à la fois l'interchangeabilité et le respect des exigences de qualité globales.
Conçu pour fonctionner à une pression maximale de 16 bars et dans un spectre de température allant de -10°C à +80°C, ce vérin offre la polyvalence nécessaire pour effectuer des tâches industrielles exigeantes. Tout au long de son fonctionnement, il maintient un mouvement fluide et précis, garantissant des performances fiables dans divers environnements de travail.
Caractéristiques:
Système d'amorti adaptatif (ACS)
Le système d'amortissement adaptatif (ACS) ajuste automatiquement l'amortissement en fonction des différentes charges. Cette fonctionnalité élimine le besoin de réglages manuels, garantissant un fonctionnement fluide et sûr. De plus, il contribue à réduire le bruit et les vibrations lors de l’utilisation.
Conformité ISO 15552
Ce produit est entièrement conforme aux normes ISO 15552, VDMA 24562 et NFE 49-003-1. Une telle conformité garantit une interchangeabilité mondiale et facilite une intégration facile dans les systèmes industriels existants.
Construction robuste
Dotée d'un corps rond avec des tirants externes, la construction offre une durabilité exceptionnelle. Cela le rend parfaitement adapté aux environnements industriels exigeants et agressifs.
Piston magnétique
Équipé d'un piston magnétique standard, ce produit permet une détection facile de la position à l'aide de commutateurs à lames ou à semi-conducteurs, tels que ceux de la série M/50.
Large plage de pression de fonctionnement
L'unité fonctionne efficacement dans une plage de pression de 1 à 16 bars. Cette polyvalence le rend adapté à un large éventail d’applications, des tâches légères aux tâches lourdes.
Sélection polyvalente des traits
Il est disponible dans une variété de longueurs de course, couvrant à la fois les options standard et non standard, avec des longueurs atteignant jusqu'à 1 000 mm pour répondre à diverses exigences opérationnelles.
Faible entretien
L'utilisation de joints PUR garantit un faible frottement et un fonctionnement efficace, contribuant ainsi à une longue durée de vie. Ces joints sont compatibles avec les systèmes pneumatiques lubrifiés et non lubrifiés, réduisant ainsi les besoins de maintenance.
Testé contre les chocs et les vibrations
Ce produit a été testé conformément aux normes EN 61373 Catégorie 1, Classe A + B. Des tests aussi rigoureux le rendent idéal pour les applications dans les secteurs ferroviaires et des transports.
Sortie de force élevée
À une pression de fonctionnement de 6 bars, la poussée théorique atteint 1 870 N en sortie et 1 680 N en entrée. Cela fournit une puissance suffisante pour les applications industrielles exigeantes.
Plusieurs variantes disponibles
Une gamme de variantes est proposée, notamment des options pour différents matériaux de tige de piston, des racleurs spéciaux, des joints à faible friction et des tiges de piston allongées, permettant une personnalisation selon des besoins opérationnels spécifiques.
Paramètres techniques :
| Opération |
Norme à double effet |
| Alésage du cylindre |
63 millimètres |
| Marque |
IMI Norgren |
| Série |
RA/802000 |
| Taper |
Cylindre standard |
| Standard |
OIN 15552 |
Applications :
Automatisation industrielle
Ce domaine englobe l'automatisation générale des usines, y compris les chaînes d'assemblage et les équipements utilisés pour la manutention. Il vise à améliorer l’efficacité et à rationaliser les processus de production.
Machines d'emballage
Les machines d'emballage impliquent des opérations telles que le tri, le poussage, le positionnement et le convoyage des produits. Ces fonctions sont essentielles pour garantir que les produits sont préparés et organisés pour l’expédition ou la transformation ultérieure.
Industrie automobile
Dans le secteur automobile, l'automatisation comprend l'assemblage de composants, les appareils de soudage, l'automatisation des lignes de production et les équipements de test. Ces technologies contribuent à une plus grande précision et à des cycles de production plus rapides.
Applications ferroviaires
Les équipements utilisés dans les applications ferroviaires sont soumis à des tests rigoureux de chocs et de vibrations conformément aux normes EN 61373, en particulier la catégorie 1, classe A + B, pour garantir la durabilité et la fiabilité des véhicules ferroviaires.
Nourriture et boissons
Les machines conçues pour les industries agroalimentaires sont compatibles avec l'air comprimé qui peut être filtré, lubrifié ou non lubrifié, garantissant des opérations hygiéniques et sûres.
Génie mécanique
Ce domaine couvre la construction de machines, les machines spéciales et l'actionnement linéaire général, prenant en charge diverses applications industrielles avec des solutions mécaniques personnalisées.
Manutention des matériaux
Les solutions de manutention se concentrent sur les opérations de levage, de poussée, d'arrêt et de transfert au sein des systèmes logistiques afin de faciliter le mouvement et le contrôle fluides des marchandises.
Fabrication d'électronique
Le positionnement précis et la manipulation des composants sont essentiels dans la fabrication électronique, en particulier dans les environnements propres où le contrôle de la contamination est essentiel.
Assistance et services :
Notre produit de cylindre pneumatique à piston est conçu pour des performances fiables et efficaces dans une variété d’applications industrielles. Pour obtenir une assistance technique, veuillez vous référer au manuel d'utilisation détaillé fourni avec le produit, qui comprend des directives d'installation, des instructions d'utilisation et des conseils d'entretien.
Si vous rencontrez des problèmes avec le vérin pneumatique à piston, assurez-vous que le vérin est correctement installé et que toutes les connexions sont sécurisées. Recherchez toute fuite d'air et vérifiez que la pression d'air se situe dans la plage recommandée spécifiée dans la documentation du produit.
Un entretien régulier est essentiel pour des performances optimales. Nous recommandons une inspection périodique des joints, des tiges et des cylindres pour détecter toute usure. La lubrification doit être appliquée comme indiqué pour éviter la corrosion et garantir un fonctionnement fluide.
Pour les besoins de service, nos techniciens qualifiés sont disponibles pour vous aider avec le dépannage, les réparations et les pièces de rechange. Veuillez préparer le numéro de modèle et le numéro de série de votre produit pour faciliter un service rapide.
Nous nous engageons à fournir une assistance complète pour garantir la longévité et la fonctionnalité de votre vérin pneumatique à piston. Pour des ressources supplémentaires, notamment des FAQ et des bulletins techniques, veuillez visiter notre site Web officiel.
Emballage et expédition :

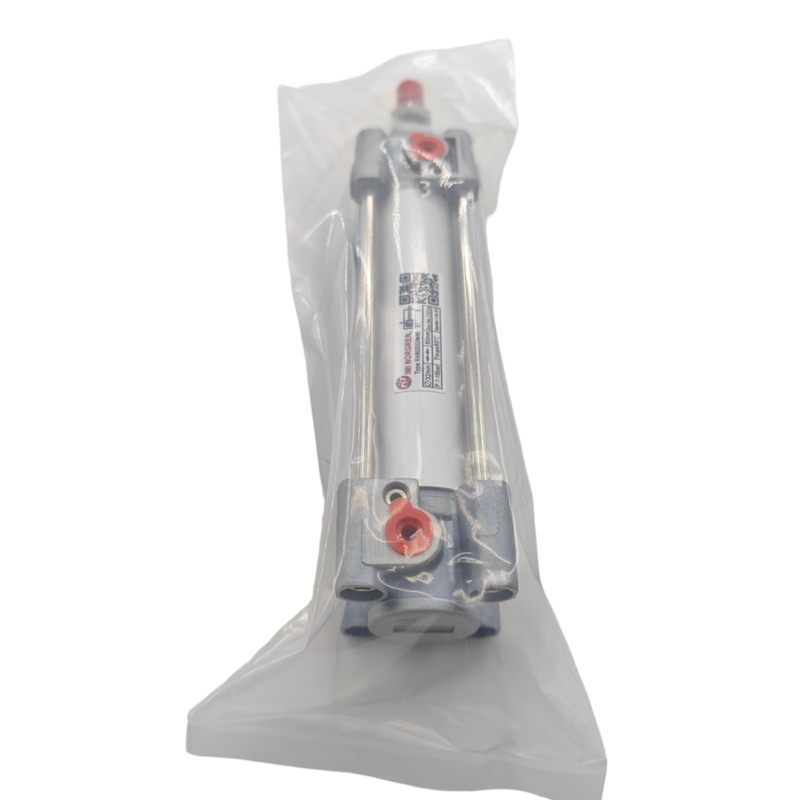

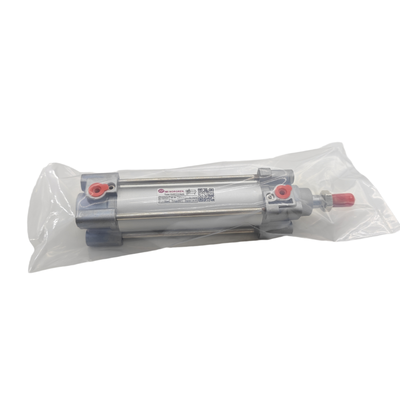

Chaque cylindre pneumatique à piston est soigneusement emballé pour garantir une protection maximale pendant le transport. Le cylindre est d'abord enveloppé dans du papier bulle antistatique pour éviter tout dommage à la surface, puis placé à l'intérieur d'un insert en mousse sur mesure pour éviter tout mouvement à l'intérieur de la boîte. La boîte d'emballage est fabriquée en carton ondulé robuste à double paroi pour résister aux pressions de manipulation et d'expédition.
Pour l'expédition, nous utilisons des transporteurs fiables et fournissons des informations de suivi pour chaque commande. Les emballages sont clairement étiquetés avec des instructions de manipulation telles que « Fragile » et « Manipuler avec soin » pour garantir un traitement soigneux. De plus, plusieurs unités sont emballées en toute sécurité dans des cartons plus grands avec des matériaux de rembourrage adéquats pour éviter tout dommage lors des expéditions en vrac.
Nous vous recommandons d'inspecter le colis immédiatement après sa réception et de signaler tout dommage au transporteur et à notre équipe de service client afin de faciliter une résolution rapide. Notre processus d'emballage et d'expédition est conçu pour livrer votre vérin pneumatique à piston en toute sécurité et rapidement à votre emplacement.
