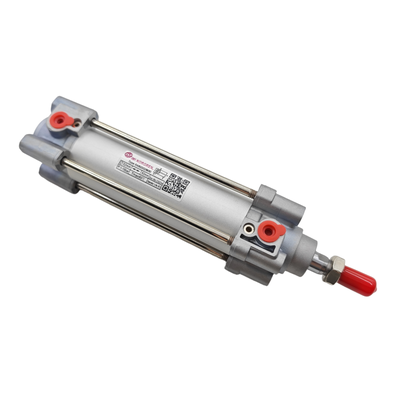

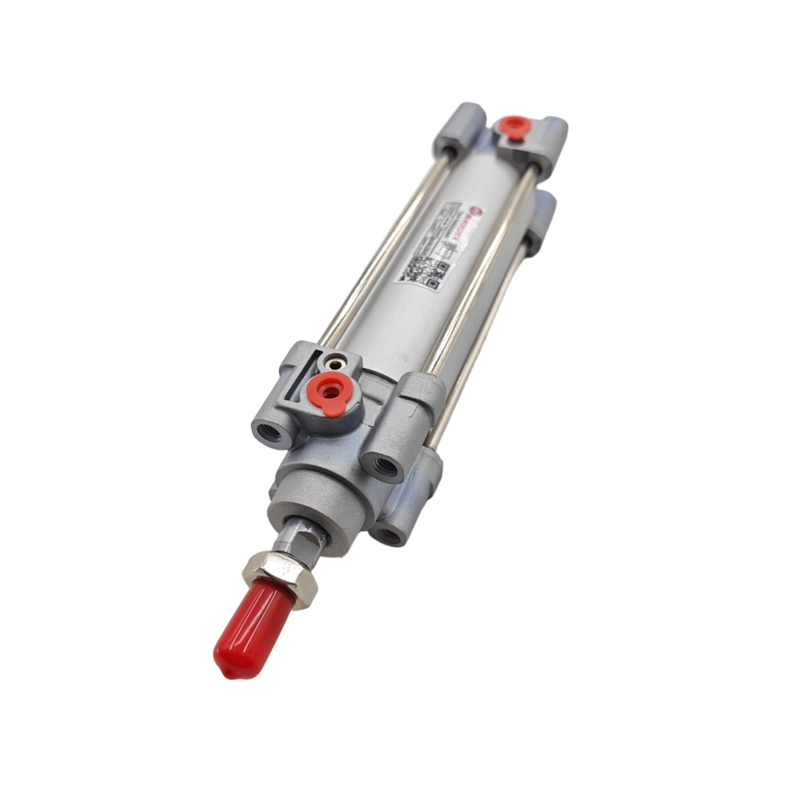

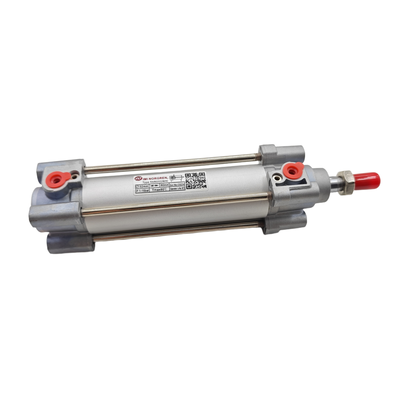

Norgren RA/802063/M/1000 Cylindre pneumatique à course maximale 1000 mm 16 bar pour machines à emballer

Description du produit :

La série RA/802063/M est un vérin pneumatique double effet haute performance conforme à la norme ISO 15552. Faisant partie de la célèbre gamme ISOLine™, ce cylindre présente un diamètre d'alésage de 63 mm et est disponible dans une grande variété de longueurs de course allant de 25 mm à 1 000 mm. Il est conçu pour fournir un mouvement linéaire fiable et efficace, ce qui en fait un choix idéal pour de nombreuses applications d'automatisation industrielle.

Au cœur de la fonctionnalité de ce cylindre se trouve le système innovant d'amortissement adaptatif (ACS). Ce système intelligent ajuste dynamiquement l'effet d'amortissement pour s'adapter aux différentes conditions de charge, éliminant ainsi la nécessité d'ajustements manuels des vis d'amortissement et d'expertise spécialisée. Le résultat est un fonctionnement plus fluide et plus sûr, des coûts de maintenance réduits et une durée de vie prolongée.

Construite avec un corps rond robuste et équipée de tirants externes, la série RA/802063/M offre une durabilité exceptionnelle, ce qui la rend bien adaptée à une utilisation dans des environnements difficiles. De plus, le cylindre comprend un piston magnétique en standard, ce qui facilite la détection de position lorsqu'il est utilisé avec des interrupteurs à lames ou à semi-conducteurs compatibles. Le respect des normes ISO 15552, VDMA 24562 et NFE 49-003-1 garantit l'interchangeabilité et le respect des réglementations internationales.

Conçu pour supporter une pression de fonctionnement maximale de 16 bars et fonctionner efficacement dans une plage de températures de -10°C à +80°C, ce vérin est capable d'affronter des tâches industrielles exigeantes tout en conservant des performances fluides et précises tout au long de son fonctionnement.

Caractéristiques:

Le système d'amortissement adaptatif (ACS) ajuste automatiquement l'amortissement en fonction des différentes charges. Cela élimine le besoin de réglages manuels, garantissant un fonctionnement fluide et sûr. De plus, cela contribue à réduire le bruit et les vibrations pendant le fonctionnement de l’équipement.

Ce produit est conforme aux normes ISO 15552, VDMA 24562 et NFE 49-003-1. Une telle conformité garantit l'interchangeabilité mondiale et facilite l'intégration dans les systèmes préexistants, ce qui en fait un choix polyvalent pour les applications internationales.

Dotée d'un corps rond équipé de tirants externes, la construction offre une durabilité exceptionnelle. Cette construction robuste est particulièrement adaptée aux environnements industriels exigeants et agressifs, garantissant des performances durables.

Le piston magnétique standard inclus dans la conception permet une détection de position simple. Il est compatible avec les interrupteurs à lames ou les interrupteurs statiques, tels que ceux de la série M/50, permettant une surveillance efficace de la position du piston.

Capable de fonctionner dans une plage de pression de 1 à 16 bars, cet équipement peut gérer un large spectre d'applications. Il convient aussi bien aux tâches légères qu'aux opérations lourdes, offrant une grande flexibilité.

Le produit est disponible avec une grande variété de longueurs de course, y compris des options standard et non standard, atteignant jusqu'à 1 000 mm. Cette polyvalence permet une personnalisation pour répondre aux exigences spécifiques des applications.

Utilisant des joints PUR, le système garantit un fonctionnement efficace à faible friction et prolonge la durée de vie. De plus, il est compatible avec l’air lubrifié et non lubrifié, réduisant ainsi les besoins de maintenance et les coûts opérationnels.

L'équipement a subi des tests rigoureux conformément aux normes EN 61373 Catégorie 1, Classe A + B. Ces tests confirment son adéquation aux applications ferroviaires et de transport où la résistance aux chocs et aux vibrations est essentielle.

À une pression de fonctionnement de 6 bars, la poussée théorique produite est de 1 870 N en sortie et de 1 680 N en entrée. Cette force élevée garantit que l’équipement peut répondre aux exigences des tâches industrielles difficiles.

Le produit est disponible en plusieurs variantes, prenant en charge diverses options telles que différents matériaux de tige de piston, des racleurs spéciaux, des joints à faible friction et des tiges de piston allongées. Cette gamme d'options permet aux utilisateurs d'adapter l'équipement à leurs besoins spécifiques.

Paramètres techniques :

Applications :

Assistance et services :

Nos vérins pneumatiques à piston sont conçus pour offrir des performances fiables et efficaces dans une variété d'applications industrielles. Pour obtenir une assistance technique, veuillez vous assurer que vous disposez du numéro de modèle, des spécifications et des conditions de fonctionnement afin de faciliter une réponse rapide.

Les directives d'installation recommandent de vérifier la compatibilité du cylindre avec votre système, de garantir un alignement correct et d'utiliser les accessoires de montage recommandés pour éviter une usure prématurée. L'entretien régulier comprend la vérification des fuites d'air, la lubrification des pièces mobiles comme spécifié et l'inspection des joints pour déceler tout dommage.

Le dépannage des problèmes courants tels que les fuites d'air, les performances de course réduites ou les bruits inhabituels implique de vérifier la pression d'alimentation en air, d'inspecter la tige de piston et le tube du cylindre pour déceler tout dommage et de s'assurer que toutes les connexions sont sécurisées.

Des pièces de rechange sont disponibles pour les composants d'usure, notamment les joints, les tiges de piston et les embouts. Il est important d'utiliser des pièces d'origine pour maintenir l'intégrité et les performances du cylindre.

Pour les besoins de personnalisation ou les demandes techniques, veuillez vous référer au manuel du produit ou visiter notre site Web officiel pour accéder à une documentation détaillée et aux ressources d'assistance.

Emballage et expédition :

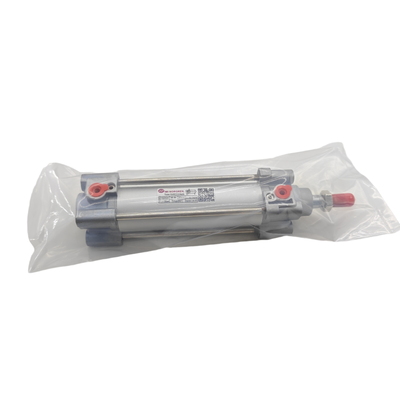

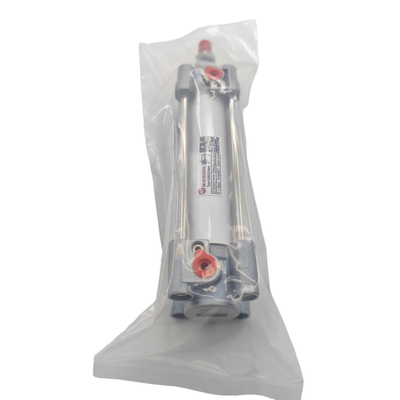

Chaque cylindre pneumatique à piston est soigneusement emballé pour garantir une protection maximale pendant le transport. Le cylindre est d'abord enveloppé dans un manchon de protection en mousse pour éviter les rayures et les dommages à la surface. Il est ensuite placé dans une boîte en carton robuste et adaptée sur mesure, conçue pour minimiser les mouvements et absorber les chocs.

Des matériaux de rembourrage supplémentaires tels que du papier bulle ou des coussins d'air sont inclus pour fournir une protection supplémentaire contre les impacts. Pour les commandes groupées, les cylindres sont emballés individuellement puis disposés en toute sécurité dans des cartons plus grands, séparés par des séparateurs pour éviter tout contact entre les unités.

Tous les colis sont clairement étiquetés avec des instructions de manipulation et des informations sur le produit pour faciliter un stockage et une manipulation appropriés tout au long du processus d'expédition. Nous utilisons des transporteurs fiables avec des options de suivi pour garantir une livraison rapide et sûre à votre emplacement.

Des exigences d'expédition spéciales ou des options de livraison accélérée sont disponibles sur demande pour répondre à vos besoins spécifiques.
