Description du produit:
La série 2W, qui comprend les sous-séries 2W UD et 2W UW, est une soupape magnéto-électrique à action directe à haute performance.Il est conçu pour fournir un contrôle fiable d'allumage/arrêt pour divers fluides tels que l'eauLa sous-série UD couvre les ports de taille standard allant de G3/8" à G1‐1/4", tandis que la sous-série UW est destinée aux ports de taille plus grande allant de G1‐1/4" à G2",ce qui le rend idéal pour les applications à débit élevé.
Cette soupape est conçue en tenant compte de la polyvalence, avec une structure de diaphragme à action directe qui lui permet de fonctionner à partir de zéro pression (0 bar).Cette conception unique élimine le besoin d'une pression différentielle minimale, assurant des temps de réponse rapides et des performances fiables même dans les systèmes fonctionnant sous basse pression ou alimentés par gravité.
La série 2W est disponible dans les configurations normalement fermée (NC) et normalement ouverte (NO), ce qui permet une personnalisation pour répondre aux exigences spécifiques du système.Les options de carrosserie de vanne comprennent le laiton forgé pour la version 2W ou l'acier inoxydable pour la variante 2SEn outre, divers matériaux d'étanchéité tels que le NBR (standard), l'EPDM et le FKM (Viton) sont proposés pour gérer différents supports et conditions de température.
Les tensions électriques standard prises en charge par ces vannes comprennent DC24V, AC110V, AC220V et AC380V. Des options de tension personnalisées peuvent également être fournies sur demande,donner une plus grande souplesse pour répondre aux différentes exigences des applications.
Caractéristiques:
Début à zéro pression
La conception à action directe permet au système de fonctionner de manière fiable à partir de 0 bar de pression. Cette caractéristique le rend idéal pour les applications impliquant des conditions de basse pression ou des configurations alimentées par gravité.
Capacité de débit élevée
La série UW offre une gamme de tailles d'orifice allant de 16 mm à 50 mm. Avec des valeurs de Cv comprises entre 4,8 et 48, ces modèles assurent un débit efficace et des performances optimales du système.
Une construction durable
Construit à partir de laiton forgé (2W) ou d'acier inoxydable coulé de précision (2S), le produit offre une excellente résistance à la corrosion et une longue durée de vie dans diverses conditions de fonctionnement.
Options de scellés multiples
Les joints standard sont fabriqués en NBR, adaptés à des températures allant de -5°C à +80°C.Les joints EPDM et FKM (Viton) sont disponibles pour gérer des températures plus élevées et offrir une meilleure compatibilité chimique.
Configurations souples
Le produit est disponible dans les configurations normalement fermé (NC) et normalement ouvert (NO), ce qui lui permet de répondre à un large éventail d'exigences du système.
Options de tension polyvalentes
Compatible avec plusieurs sources d'alimentation, le produit prend en charge les tensions DC24V, AC110V, AC220V et AC380V, toutes avec une tolérance de ± 10%, offrant une adaptabilité à divers environnements électriques.
Large plage de port
Avec des connexions filetées allant de G3/8" à G2", le produit peut être intégré de manière transparente dans différents systèmes de tuyauterie.
Compatibilité avec les médias
Il convient à une variété de supports, y compris l'air, l'eau, l'huile (jusqu'à 20 CST), ainsi qu'aux applications de gaz et de carburant.
Large plage de température
Le produit fonctionne de manière fiable dans une plage de température moyenne de -5°C à +80°C, couvrant la plupart des besoins industriels.
Conception compacte et robuste
Le produit est facile à installer et conçu pour offrir une longue durée de vie.
Options personnalisables
Des valeurs de tension spéciales et d'autres spécifications peuvent être personnalisées sur demande directement de l'usine pour répondre aux exigences d'application uniques.
Paramètres techniques:
| Modèle de mouvement |
Actrice directe |
| Matériau du corps |
D'autres produits |
| Type de soupape |
Normalement fermé, normalement ouvert |
| Tailles des ports |
Le nombre de fois où les données sont utilisées est le nombre de fois où les données sont utilisées. |
| Moyen de travail |
Air, eau, pétrole, gaz, carburant |
| Tailles des orifices |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm et 50 mm |
| Température |
-5°C à +80°C |
| Pression de travail |
0'0,5 MPa |
| Tolérance à la tension |
± 10% |
| Matériau des joints |
NBR, EPDM ou FKM (Viton) |
| Spécifications techniques des soupapes électromagnétiques |
| Modèle |
2W160 à 10 |
2W160-15! Je vous en prie! |
2W200 à 20. |
2W250-25! Je vous en prie! |
2W350 à 35. |
2W400-40. Je vous en prie. |
2W500 à 50 |
| Pour les appareils de type à commande numérique |
Pour les appareils de type à commande numérique |
2S200 à 20 |
Pour les appareils à commande numérique |
2S350 à 35 |
2S400 à 40 |
2S500 à 50 |
| Moyen de travail |
Air, eau, pétrole, gaz, carburant |
| Modèle de mouvement |
Type de lecteur direct |
| Le type |
Type de fermeture normal;Type ouvert normal |
| Aperture du débit/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| Valeur du CV |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Forage des tuyaux conjoints |
G3/8" |
G1/2" |
G3/4 " |
G1 " |
G11/4 " |
G11/2 " |
G 2" |
| Opération viscosité du fluide |
20 CST(En bas) |
| Pression de travail |
L'eau:0Je ne sais pas.0.5 MPa;L'air:0Je ne sais pas.00,7 MPa;Huile:0Je ne sais pas.0.5 MPa;Le gaz:0Je ne sais pas.00,7 MPa |
| Max. Résistance à la pression |
10,05 MPa |
| Plage de température de fonctionnement |
-5 à +80°C |
| Plage de tension |
± 10% |
| Matériau du corps |
2W:D'autres produits;2S:Acier inoxydable |
| Matériau du joint d'huile |
NBR, EPDM ou VITON |
Applications:
La série 2W hautement adaptable est conçue pour répondre aux exigences de diverses applications de contrôle d'allumage/arrêt dans de nombreuses industries.
Dans le domaine du traitement et de la gestion de l'eau, il est idéal pour une utilisation dans les systèmes d'irrigation, la régulation de l'approvisionnement en eau, le traitement des eaux usées et les équipements de dosage précis.
À des fins d'automatisation industrielle, la série 2W gère efficacement le contrôle de l'air, de l'eau, du pétrole et du gaz dans les systèmes pneumatiques, les lignes de production et les environnements de contrôle de processus.
La série s'avère également inestimable dans les secteurs de la climatisation et de la réfrigération, où elle prend en charge les systèmes de chauffage, de ventilation, de climatisation et de refroidissement avec des solutions de contrôle fiables.
Dans les applications agricoles et environnementales, il facilite l'irrigation de précision, les systèmes de pulvérisation et contribue à divers dispositifs de protection de l'environnement.
En ce qui concerne le contrôle général des fluides, la série 2W est efficace pour l'arrêt, la vidange et la régulation du débit d'eau, d'air, de gaz et d'huiles légères avec des viscosités allant jusqu'à 20 CST.
Les systèmes de carburant et de gaz bénéficient de sa capacité à contrôler le débit de gaz et de carburant dans les applications de combustion et de brûleurs de manière sûre et efficace.
En outre, la série est adaptée aux machines industrielles, gérant le contrôle d'allumage/arrêt des fluides dans les machines d'emballage, les compresseurs et les applications hydrauliques.
Enfin, sa fonction de démarrage à pression zéro le rend bien adapté aux systèmes sous vide et à d'autres applications à basse pression, garantissant des performances fiables même dans des environnements difficiles.
Assistance et services:
Notre produit Pneumatic Solenoid Valve est soutenu par un support technique complet et des services pour assurer des performances optimales et la satisfaction du client.y compris les guides d'installation, manuels d'utilisation et instructions d'entretien pour aider les utilisateurs à comprendre et à utiliser le produit efficacement.
Un support technique est disponible pour aider à la sélection du produit, au dépannage et aux conseils sur l'application.Notre équipe d'experts est équipée pour répondre à toutes vos questions ou préoccupations concernant le fonctionnement des vannes, compatibilité et intégration dans vos systèmes pneumatiques.
Nous offrons également des services de réparation et d'entretien pour prolonger la durée de vie de vos soupapes électriques pneumatiques.Des programmes d'entretien préventif et des pièces de rechange sont disponibles pour minimiser les temps d'arrêt et maintenir l'efficacité du système..
En outre, des séances de formation et des webinaires peuvent être organisés pour fournir des connaissances pratiques et les meilleures pratiques pour l'installation, le fonctionnement et l'entretien des soupapes électromagnétiques pneumatiques.
Notre engagement est de fournir un support fiable et rapide pour vous aider à maximiser les avantages de nos produits de soupapes électromagnétiques pneumatiques dans vos applications.
Emballage et expédition
Emballage du produit:

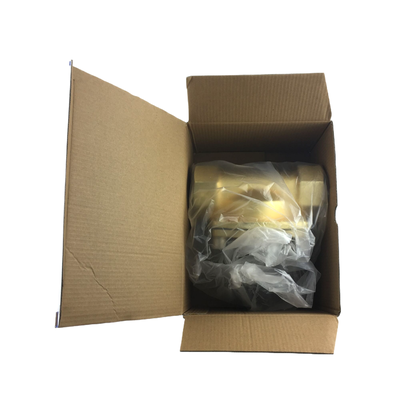

La soupape électromagnétique pneumatique est soigneusement emballée pour s'assurer qu'elle vous arrive en parfait état.Chaque soupape est enveloppée individuellement dans de la mousse de protection et scellée dans un sac antistatique pour éviter tout dommage pendant le transportLe produit emballé est ensuite placé dans une boîte en carton robuste, conçue sur mesure, avec un rembourrage supplémentaire pour absorber les chocs.instructions de manutention, et des avertissements de sécurité pour assurer un soin adéquat.
Pour la navigation:
Nous offrons des options d'expédition fiables dans le monde entier pour livrer votre soupape solénoïde pneumatique rapidement et en toute sécurité.accéléréChaque envoi est accompagné d'informations de suivi afin que vous puissiez surveiller votre colis en temps réel.Nous offrons également des options d'assurance pour protéger votre commande contre la perte ou les dommages pendant le transport.
