Description du produit :
La série 2W, qui comprend les sous-séries 2W UD et 2W UW, est une électrovanne 2/2 voies haute performance à action directe conçue pour fournir un contrôle marche/arrêt fiable pour divers fluides tels que l'eau, l'air, l'huile, le gaz et le carburant. La sous-série UD propose des tailles de ports standard allant de G3/8" à G1-1/4", tandis que la sous-série UW s'adresse à des tailles de ports plus grandes de G1-1/4" à G2", ce qui la rend idéale pour les applications à haut débit.
Conçue dans un souci de polyvalence, cette vanne intègre un mécanisme à membrane à action directe qui lui permet de fonctionner efficacement à partir d'une pression nulle (0 bar). Cette fonctionnalité élimine la nécessité d'une pression différentielle minimale, garantissant que la vanne répond instantanément et fonctionne de manière constante, même dans les systèmes à basse pression ou ceux qui dépendent d'une alimentation par gravité.
La série 2W est disponible dans les configurations normalement fermées (NC) et normalement ouvertes (NO), permettant une personnalisation en fonction des besoins spécifiques du système. Le corps de la vanne est fabriqué en laiton forgé (2W) ou en acier inoxydable (2S), offrant durabilité et compatibilité avec différents environnements. De plus, des matériaux d'étanchéité tels que le NBR (standard), l'EPDM et le FKM (Viton) sont proposés pour gérer une variété de types de fluides et de plages de température. Les vannes prennent en charge des tensions standard, notamment DC24V, AC110V, AC220V et AC380V, avec des options de tension personnalisées disponibles sur demande.
Caractéristiques:
Démarrage sans pression
La conception à action directe garantit un fonctionnement fiable à partir de 0 bar de pression. Cette caractéristique rend le produit idéal pour une utilisation dans les systèmes basse pression et alimentés par gravité, offrant des performances fiables même à des niveaux de pression minimes.
Capacité à haut débit
Le produit est proposé avec des tailles d'orifice allant de 16 mm à 50 mm dans la série UW. Avec des valeurs Cv allant de 4,8 à 48, il garantit une efficacité et des performances optimales pour une variété d’exigences du système.
Construction durable
Construit en laiton forgé (2W) ou en acier inoxydable moulé avec précision (2S), le produit offre une excellente résistance à la corrosion. Cette construction durable assure une longue durée de vie même dans des conditions exigeantes.
Plusieurs options de joint
Les joints standards sont en NBR et conviennent à des températures comprises entre -5°C et +80°C. Pour les applications nécessitant une résistance à des températures plus élevées ou une compatibilité chimique améliorée, des joints EPDM et FKM (Viton) sont également disponibles.
Configurations flexibles
Les utilisateurs peuvent choisir entre les configurations Normalement Fermé (NC) et Normalement Ouvert (NO), permettant au produit de s'adapter aux différents besoins du système de contrôle.
Options de tension polyvalentes
Ce produit prend en charge une gamme de tensions AC et DC, notamment DC24V, AC110V, AC220V et AC380V, avec une tolérance de ±10 %. Cette polyvalence le rend adapté à divers environnements électriques.
Large gamme de tailles de ports
Les tailles de connexion filetée varient de G3/8" à G2", permettant la compatibilité avec de nombreux types de configurations de tuyauterie.
Large compatibilité multimédia
Conçu pour gérer divers fluides, le produit est compatible avec les applications d'air, d'eau, d'huile (jusqu'à 20 CST), ainsi que de gaz et de carburant, offrant une large utilisation dans tous les secteurs.
Large plage de températures
Il peut fonctionner de manière fiable dans des plages de températures de fluide allant de -5°C à +80°C, garantissant des performances stables dans diverses conditions environnementales.
Conception compacte et robuste
Doté d'une taille compacte et d'une construction robuste, le produit est facile à installer et conçu pour offrir une durée de vie opérationnelle prolongée.
Options personnalisables
Des tensions spéciales et d'autres spécifications peuvent être personnalisées sur demande de l'usine, permettant au produit de répondre aux demandes d'application uniques.
Paramètres techniques :
| Tolérance de tension |
±10% |
| Modèle de mouvement |
Action directe |
| Plage de température |
-5°C à +80°C |
| Matériau du joint |
NBR, EPDM ou FKM (Viton) |
| Matériau du corps |
Laiton |
| Tailles des orifices |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Pression de service |
0 à 0,5 MPa |
| Support de travail |
Air, eau, pétrole, gaz, carburant |
| Type de vanne |
Normalement fermé, normalement ouvert |
| Tailles des ports |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Spécifications techniques de l'électrovanne |
| Modèle |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Support de travail |
Air, eau, pétrole, gaz, carburant |
| Modèle de mouvement |
Type à entraînement direct |
| Taper |
Type de fermeture normale；Type ouvert normal |
| Ouverture du débit/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| Valeur du CV |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Alésage de tuyau commun |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1¹/₄" |
G1¹/₂" |
G2" |
| Viscosité du fluide de fonctionnement |
20 CST(Ci-dessous) |
| Pression de travail |
Eau:0～0,5MPa；Air:0～0,7MPa；Huile:0～0,5MPa；Gaz:0～0,7MPa |
| Max. Résistance à la pression |
1,05MPa |
| Plage de température de fonctionnement |
-5~+80℃ |
| Plage de tension |
±10% |
| Matériau du corps |
2W:Laiton；2S:Acier inoxydable |
| Matériau du joint d'huile |
NBR, EPDM ou VITON |
Applications :
La série polyvalente 2W est conçue pour répondre à un large spectre d'applications de contrôle marche/arrêt couvrant diverses industries. Sa flexibilité garantit des performances fiables dans divers contextes, ce qui en fait un choix idéal pour de nombreux besoins opérationnels.
Dans le domaine du traitement et de la gestion de l'eau, la série 2W est largement utilisée dans les systèmes d'irrigation, le contrôle de l'approvisionnement en eau, le traitement des eaux usées et les équipements de dosage. Cela permet une gestion efficace et précise des ressources en eau.
Pour l'automatisation industrielle, la série offre un contrôle efficace de l'air, de l'eau, du pétrole et du gaz dans les systèmes pneumatiques, les lignes de production et le contrôle des processus. Cela améliore la précision et l’efficacité des opérations automatisées.
Le produit est également bien adapté aux applications CVC et de réfrigération, notamment les circuits de chauffage, de ventilation, de climatisation et de refroidissement. Il prend en charge le maintien de conditions environnementales optimales grâce à un contrôle fiable des fluides.
Dans les secteurs agricoles et environnementaux, la série 2W facilite l'irrigation de précision, les systèmes de pulvérisation et les équipements dédiés à la protection de l'environnement, contribuant ainsi à des pratiques durables et efficaces.
Les tâches générales de contrôle des fluides telles que l'arrêt, la vidange et la régulation du débit d'eau, d'air, de gaz et de fioul léger (avec une viscosité allant jusqu'à 20 CST) sont gérées efficacement par cette série, soulignant son adaptabilité à diverses exigences de gestion des fluides.
De plus, il joue un rôle crucial dans les systèmes de combustible et de gaz en gérant le flux de gaz et de combustible dans les systèmes de combustion et les applications de brûleurs, garantissant ainsi un fonctionnement sûr et efficace.
La série 2W est également efficace dans les machines industrielles, offrant un contrôle marche/arrêt des fluides dans les machines d'emballage, les compresseurs et les systèmes hydrauliques, prenant ainsi en charge des processus de production fiables et continus.
Enfin, sa capacité de démarrage sans pression rend la série bien adaptée aux systèmes à vide, y compris les applications basse pression, où des performances fiables sont essentielles.
Assistance et services :
Notre produit d'électrovanne pneumatique est conçu pour offrir des performances fiables et efficaces dans diverses applications industrielles. Pour un fonctionnement et une longévité optimales, nous vous recommandons de suivre les directives d'installation, d'utilisation et d'entretien fournies dans le manuel d'utilisation.
Si vous rencontrez des problèmes avec l'électrovanne pneumatique, veuillez vous assurer que la vanne est correctement installée, que les connexions électriques sont sécurisées et que les conditions de fonctionnement sont conformes aux paramètres spécifiés. Les étapes de dépannage courantes incluent la vérification de la continuité de l’alimentation électrique, la vérification des niveaux de pression d’air et l’inspection de tout dommage physique ou blocage.
Nous offrons une assistance technique complète pour vous aider à la configuration, au dépannage et à la maintenance du produit. Notre équipe d'assistance peut vous fournir des conseils détaillés sur la sélection des vannes, l'intégration du système et l'optimisation des performances pour vous aider à obtenir les meilleurs résultats.
Pour l'entretien, inspectez régulièrement la vanne pour détecter toute usure, nettoyez tous les débris des composants de la vanne et remplacez les joints ou autres pièces si nécessaire pour éviter les fuites et garantir un fonctionnement fluide. Un entretien approprié prolongera la durée de vie de votre électrovanne pneumatique et minimisera les temps d'arrêt.
En plus du support technique, nous proposons une gamme de services comprenant une formation sur les produits, une assistance sur site et des solutions personnalisées adaptées aux besoins spécifiques de votre application. Notre objectif est de garantir que vos systèmes pneumatiques fonctionnent de manière efficace et fiable avec nos électrovannes.
Emballage et expédition :

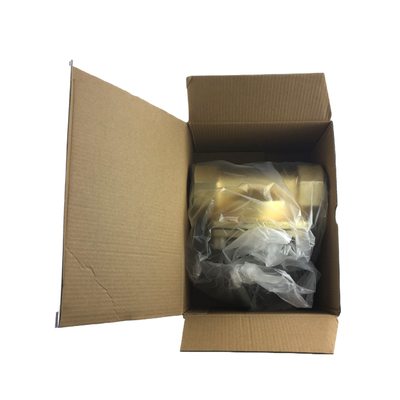

Emballage du produit :Chaque électrovanne pneumatique est soigneusement emballée pour assurer la protection pendant le transport. La valve est d'abord enveloppée dans du papier bulle antistatique pour éviter tout dommage dû aux chocs ou aux vibrations. Il est ensuite placé dans une boîte en carton solide de taille personnalisée avec des matériaux de rembourrage supplémentaires pour le maintenir fermement en place. L'emballage comprend un manuel détaillé du produit et une carte de garantie. Tous les matériaux d'emballage sont écologiques et recyclables.
Expédition:Nous proposons des options d'expédition fiables dans le monde entier. Les commandes sont traitées dans un délai de 1 à 2 jours ouvrables après la confirmation du paiement. L'électrovanne pneumatique est expédiée via des services de messagerie de confiance avec des informations de suivi fournies au client. L'expédition standard prend généralement 5 à 10 jours ouvrables, tandis que des options d'expédition accélérée sont disponibles pour une livraison plus rapide. Nous veillons à ce que tous les envois soient conformes aux réglementations internationales en matière d'expédition et soient assurés pour une arrivée en toute sécurité.
