Description du produit :

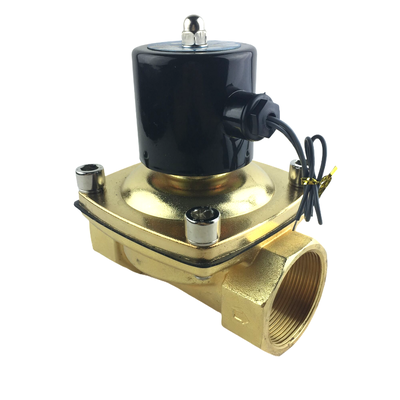

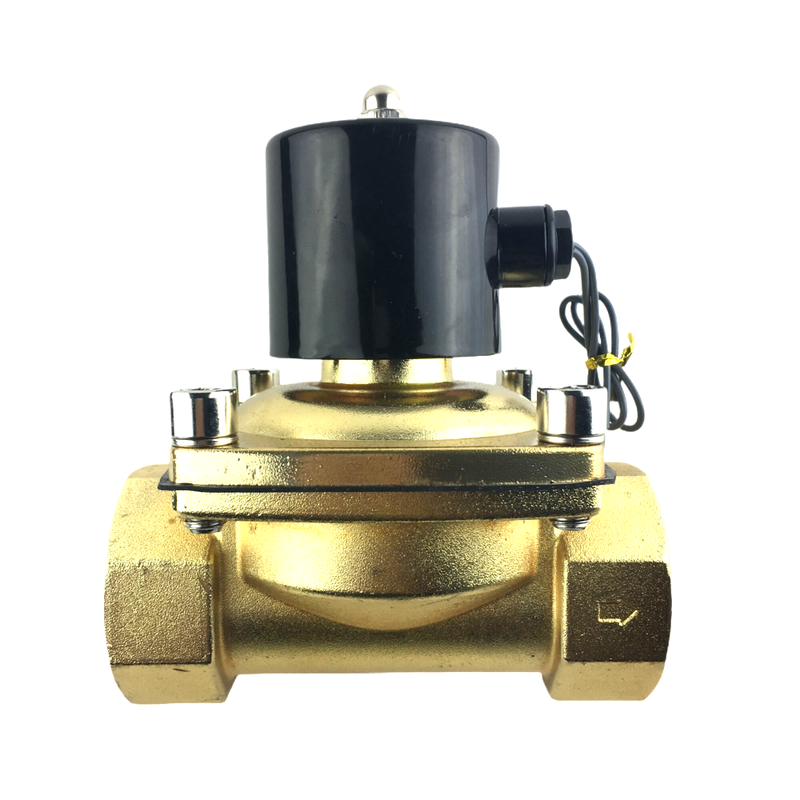

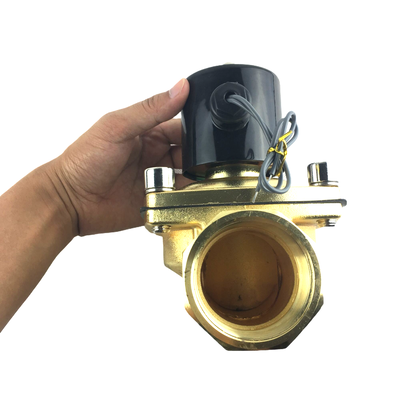

La série 2W, qui comprend les sous-séries 2W UD et 2W UW, est une électrovanne 2/2 voies haute performance à action directe conçue pour fournir un contrôle marche/arrêt fiable pour divers fluides tels que l'eau, l'air, le pétrole, le gaz et le carburant. La sous-série UD prend en charge des tailles de ports standard allant de G3/8" à G1-1/4", tandis que la sous-série UW est conçue pour des ouvertures plus grandes de G1-1/4" à G2", ce qui la rend idéale pour les applications nécessitant des débits élevés.
Cette vanne est conçue dans un souci de polyvalence, avec un mécanisme à membrane à action directe qui permet un fonctionnement à partir de pression nulle (0 bar). Cette conception supprime le besoin d'une pression différentielle minimale, garantissant des temps de réponse rapides et des performances fiables même dans les systèmes basse pression ou alimentés par gravité.
La série 2W est disponible dans les configurations normalement fermées (NC) et normalement ouvertes (NO), permettant une personnalisation pour répondre aux demandes spécifiques du système. Les matériaux du corps de vanne comprennent du laiton forgé pour la variante 2W et de l'acier inoxydable pour la variante 2S. De plus, les options de joints telles que NBR (standard), EPDM et FKM (Viton) offrent une compatibilité avec une large gamme de fluides et de conditions de température. Les vannes prennent en charge des tensions standard, notamment DC24V, AC110V, AC220V et AC380V, avec la possibilité d'options de tension personnalisées sur demande.
Caractéristiques:
Démarrage sans pression
La conception à action directe permet à l'appareil de fonctionner de manière fiable à partir d'une pression de zéro bar. Cela le rend idéal pour une utilisation dans des environnements à basse pression ainsi que dans des systèmes alimentés par gravité.
Capacité à haut débit
Le produit est proposé avec des tailles d'orifice allant de 16 mm à 50 mm dans la série UW. Les valeurs Cv correspondantes sont comprises entre 4,8 et 48, garantissant des performances optimales quelles que soient les exigences du système.
Construction durable
Construit soit en laiton forgé (2W), soit en acier inoxydable moulé avec précision (2S), l'appareil offre une excellente résistance à la corrosion pour une durabilité accrue et une utilisation à long terme.
Plusieurs options de joint
Les joints standard en NBR s'adaptent à des températures de -5°C à +80°C. Pour les applications nécessitant une tolérance de température ou une résistance chimique plus élevée, des joints EPDM et FKM (Viton) sont également disponibles.
Configurations flexibles
Ce produit est disponible en versions normalement fermées (NC) et normalement ouvertes (NO) pour répondre à divers besoins opérationnels.
Options de tension polyvalentes
Il prend en charge un large éventail de tensions AC et DC, notamment DC24V, AC110V, AC220V et AC380V, avec une tolérance de ±10 % pour garantir des performances électriques stables.
Large gamme de tailles de ports
Les raccords filetés sont disponibles de G3/8" à G2", permettant la compatibilité avec une variété de systèmes de tuyauterie.
Large compatibilité multimédia
L'appareil convient à différents fluides tels que l'air, l'eau, l'huile (avec une viscosité jusqu'à 20 CST), ainsi qu'aux applications de gaz et de carburant.
Large plage de températures
Il maintient un fonctionnement fiable sur une large plage de températures, fonctionnant efficacement à des températures de fluide comprises entre -5°C et +80°C.
Conception compacte et robuste
Dotée d'un format compact et d'une construction robuste, l'unité est facile à installer et conçue pour une longue durée de vie dans des conditions exigeantes.
Options personnalisables
Les spécifications personnalisées et les exigences de tension spéciales peuvent être prises en compte sur demande directement auprès de l'usine.
Paramètres techniques :
| Type de vanne |
Normalement fermé, normalement ouvert |
| Tolérance de tension |
±10% |
| Matériau du corps |
Laiton |
| Tailles des orifices |
16 millimètres, 20 millimètres, 25 millimètres, 35 millimètres, 40 millimètres, 50 millimètres |
| Support de travail |
Air, eau, pétrole, gaz, carburant |
| Pression de service |
0 à 0,5 MPa |
| Matériau du joint |
NBR, EPDM ou FKM (Viton) |
| Température |
-5°C à +80°C |
| Tailles des ports |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Modèle de mouvement |
Action directe |
| Spécifications techniques de l'électrovanne |
| Modèle |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |

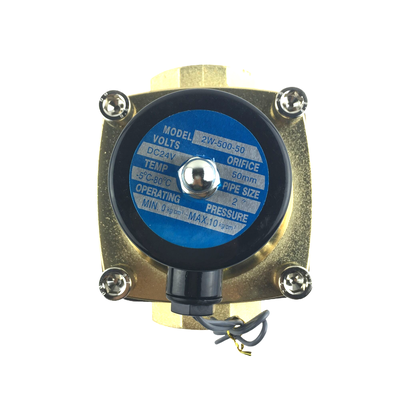

2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Support de travail |
Air, eau, pétrole, gaz, carburant |
| Modèle de mouvement |
Type à entraînement direct |
| Taper |
Type de fermeture normale；Type ouvert normal |
| Ouverture du débit/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| Valeur du CV |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Alésage de tuyau commun |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1¹/₄" |
G1¹/₂" |
G2" |
| Viscosité du fluide de fonctionnement |
20 CST(Ci-dessous) |
| Pression de travail |
Eau:0～0,5MPa；Air:0～0,7MPa；Huile:0～0,5MPa；Gaz:0～0,7MPa |
| Max. Résistance à la pression |
1,05MPa |
| Plage de température de fonctionnement |
-5~+80℃ |
| Plage de tension |
±10% |
| Matériau du corps |
2W:Laiton；2S:Acier inoxydable |
| Matériau du joint d'huile |
NBR, EPDM ou VITON |
Applications :
La série polyvalente 2W est conçue pour répondre aux exigences d'un large éventail d'applications de contrôle marche/arrêt couvrant diverses industries. Son adaptabilité en fait un choix idéal pour de nombreux besoins opérationnels.
Dans le domaine du traitement et de la gestion de l'eau, la série 2W excelle dans le contrôle des systèmes d'irrigation, la régulation de l'approvisionnement en eau, le traitement des eaux usées et les machines de dosage. Cela garantit une gestion efficace et fiable de l’eau dans différentes configurations.
Pour l'automatisation industrielle, il gère efficacement le contrôle de l'air, de l'eau, du pétrole et du gaz dans les systèmes pneumatiques, les lignes de production et les environnements de contrôle de processus. Cette polyvalence prend en charge des processus d’automatisation fluides et précis.
La série 2W est également bien adaptée aux applications de CVC et de réfrigération, assurant le contrôle des systèmes de chauffage, de ventilation, de climatisation et de refroidissement, contribuant ainsi à un contrôle climatique optimal.
Dans les secteurs de l'agriculture et de l'environnement, il prend en charge l'irrigation de précision, les équipements de pulvérisation et les dispositifs destinés à la protection de l'environnement, offrant un contrôle précis et fiable des fluides dans les applications sensibles.
Ses capacités s'étendent au contrôle général des fluides, permettant l'arrêt, la vidange et la régulation du débit d'eau, d'air, de gaz et de fioul léger avec des viscosités allant jusqu'à 20 CST. Cette large fonctionnalité en fait un composant fiable dans diverses tâches de gestion des fluides.
De plus, la série 2W gère efficacement les systèmes de combustible et de gaz, en gérant le flux de gaz et de combustible dans les installations de combustion et les applications de brûleur, garantissant ainsi la sécurité et l'efficacité.
Les machines industrielles bénéficient de cette série grâce à un contrôle précis des fluides marche/arrêt dans des équipements tels que les machines d'emballage, les compresseurs et les systèmes hydrauliques, améliorant ainsi la fiabilité de fonctionnement.
Enfin, son adéquation aux systèmes à vide est remarquable, en particulier pour les applications basse pression et sous vide, grâce à sa capacité de démarrage sans pression, qui garantit des performances constantes dans des conditions difficiles.
Assistance et services :
Notre produit d'électrovanne pneumatique est conçu pour un contrôle fiable et efficace des systèmes pneumatiques. Pour obtenir une assistance technique, veuillez vous assurer que vous disposez du numéro de modèle et des spécifications du produit afin de faciliter une assistance rapide.
Nous proposons des services complets comprenant des conseils d'installation, le dépannage, des conseils de maintenance et la disponibilité des pièces de rechange pour garantir des performances optimales de votre électrovanne.
Notre équipe d'assistance technique est équipée pour vous aider à résoudre les problèmes courants tels que les pannes de vannes, les problèmes de connexion électrique et les fuites d'air. Nous recommandons une inspection et un nettoyage réguliers pour prolonger la durée de vie du produit.
Pour les manuels détaillés du produit, les schémas de câblage et les mises à jour logicielles, veuillez vous référer à notre documentation officielle fournie avec le produit ou disponible sur notre site Web.
Si vous avez besoin de services de réparation ou de remplacement, notre personnel d'assistance peut vous guider tout au long du processus afin de minimiser les temps d'arrêt et de maintenir l'efficacité du système.
