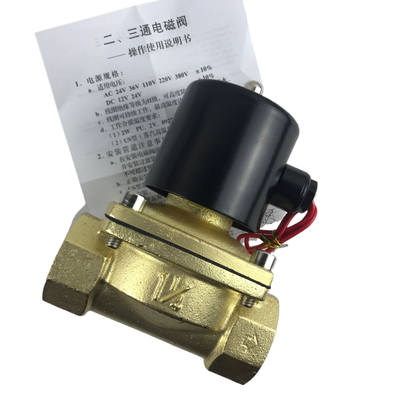

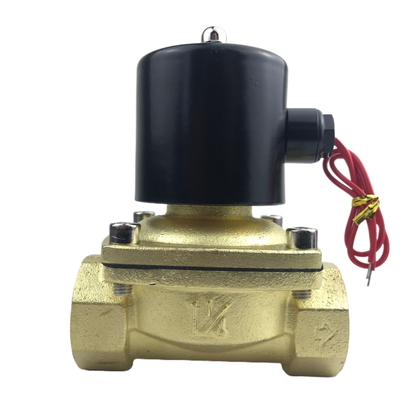

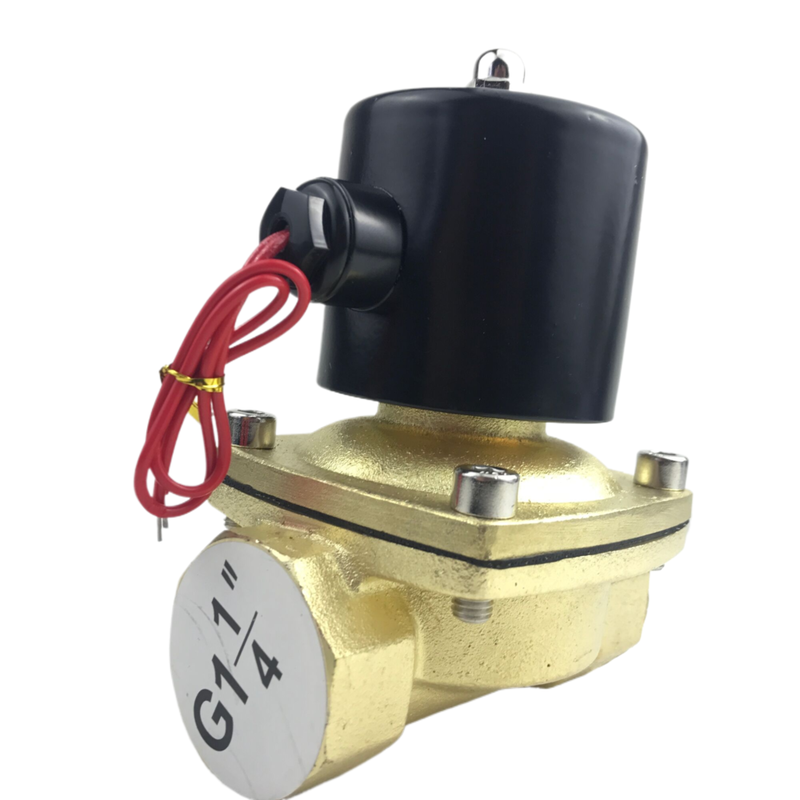

Description du produit:
La série 2W, qui comprend les sous-séries 2W UD et 2W UW, est une soupape magnéto-électrique à action directe à haute performance.Il est conçu avec expertise pour fournir un contrôle fiable d'allumage/arrêt pour une variété de fluides tels que l'eauLa sous-série UD s'adresse aux ports de taille standard allant de G3/8" à G1‐1/4", tandis que la sous-série UW est destinée aux ports plus grands allant de G1‐1/4" à G2",pour une utilisation dans les applications à débit élevé.
Cette soupape est conçue en tenant compte de la polyvalence, avec une structure de diaphragme à action directe qui permet de fonctionner à partir de zéro pression (0 bar).Cette conception élimine la nécessité d'une pression différentielle minimale, assurant une réponse immédiate et un fonctionnement fiable de la vanne, même dans les systèmes à basse pression ou alimentés par gravité.
La série 2W est disponible dans les configurations normalement fermée (NC) et normalement ouverte (NO), permettant une personnalisation en fonction des besoins spécifiques du système.Le corps de la vanne peut être construit en laiton forgé (2W) ou en acier inoxydable (2S), tandis que divers matériaux d'étanchéité sont proposés, dont le NBR comme norme, ainsi que l'EPDM et le FKM (Viton), pour gérer différents types de supports et gammes de températures.
En outre, la série prend en charge les options de tension standard telles que DC24V, AC110V, AC220V et AC380V. Des tensions personnalisées peuvent également être fournies sur demande pour répondre aux exigences opérationnelles uniques.
Caractéristiques:
Début à zéro pression
La conception à action directe permet au dispositif de fonctionner de manière fiable à partir de 0 bar de pression.
Capacité de débit élevée
La série UW offre des tailles d'ouverture allant de 16 mm à 50 mm, avec des valeurs de Cv comprises entre 4,8 et 48.
Une construction durable
Construites en laiton forgé (2W) ou en acier inoxydable coulé de précision (2S), ces unités offrent une excellente résistance à la corrosion et une durabilité durable dans des environnements exigeants.
Options de scellés multiples
Les modèles standard sont équipés de joints NBR qui fonctionnent efficacement dans une plage de température de -5°C à +80°C. Pour les applications exigeant une résistance à des températures plus élevées ou une compatibilité chimique,Des joints EPDM et FKM (Viton) sont également disponibles.
Configurations souples
Le produit est proposé dans les configurations normalement fermé (NC) et normalement ouvert (NO), ce qui lui permet de répondre à diverses exigences opérationnelles.
Options de tension polyvalentes
Compatible avec plusieurs tensions CA et CC, y compris DC 24V, AC 110V, AC 220V et AC 380V, avec une tolérance de ± 10%, le dispositif peut facilement s'intégrer dans divers systèmes électriques.
Large plage de port
Les options de connexion en filetage vont de G3/8 " à G2 ", offrant une polyvalence pour accueillir différentes configurations de tuyauterie.
Compatibilité avec les médias
Ce produit est adapté à une gamme de supports, y compris l'air, l'eau, l'huile (avec une viscosité allant jusqu'à 20 CST), ainsi qu'aux applications de gaz et de carburant, assurant une large utilisation.
Large plage de température
Il fonctionne de manière fiable dans des milieux de température allant de -5°C à +80°C, ce qui le rend adaptable à diverses conditions environnementales.
Conception compacte et robuste
Le dispositif est facile à installer et conçu pour une longue durée de vie.
Options personnalisables
Sur demande, des tensions spéciales et des spécifications sur mesure peuvent être fournies directement depuis l'usine pour répondre aux besoins uniques de l'application.
Paramètres techniques:
| Tailles des ports |
Le nombre de fois où les données sont utilisées est le nombre de fois où les données sont utilisées. |
| Tailles des orifices |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm et 50 mm |
| Pression de travail |
0'0,5 MPa |
| Matériau des joints |
NBR, EPDM ou FKM (Viton) |
| Moyen de travail |
Air, eau, pétrole, gaz, carburant |
| Modèle de mouvement |
Actrice directe |
| Température |
-5°C à +80°C |
| Tolérance à la tension |
± 10% |
| Type de soupape |
Normalement fermé, normalement ouvert |
| Matériau du corps |
D'autres produits |
| Spécifications techniques des soupapes électromagnétiques |
| Modèle |
2W160 à 10 |
2W160-15! Je vous en prie! |
2W200 à 20. |
2W250-25! Je vous en prie! |
2W350 à 35. |
2W400-40. Je vous en prie. |
2W500 à 50 |
| Pour les appareils de type à commande numérique |
Pour les appareils de type à commande numérique |
2S200 à 20 |
Pour les appareils à commande numérique |
2S350 à 35 |
2S400 à 40 |
2S500 à 50 |
| Moyen de travail |
Air, eau, pétrole, gaz, carburant |
| Modèle de mouvement |
Type de lecteur direct |
| Le type |
Type de fermeture normal;Type ouvert normal |
| Aperture du débit/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| Valeur du CV |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Forage des tuyaux conjoints |
G3/8" |
G1/2" |
G3/4 " |
G1 " |
G11/4 " |
G11/2 " |
G 2" |
| Opération viscosité du fluide |
20 CST(En bas) |
| Pression de travail |
L'eau:0Je ne sais pas.0.5 MPa;L'air:0Je ne sais pas.00,7 MPa;Huile:0Je ne sais pas.0.5 MPa;Le gaz:0Je ne sais pas.00,7 MPa |
| Max. Résistance à la pression |
10,05 MPa |
| Plage de température de fonctionnement |
-5 à +80°C |
| Plage de tension |
± 10% |
| Matériau du corps |
2W:D'autres produits;2S:Acier inoxydable |
| Matériau du joint d'huile |
NBR, EPDM ou VITON |
Applications:
La série 2W polyvalente est conçue pour répondre aux exigences d'une variété d'applications de contrôle d'allumage/arrêt dans de nombreuses industries.Sa capacité d'adaptation en fait un excellent choix pour de nombreux systèmes de contrôle différents.
Dans le domaine du traitement et de la gestion de l'eau, la série 2W est idéale pour le contrôle des systèmes d'irrigation, la gestion de l'approvisionnement en eau, le traitement des eaux usées,et d'exploiter efficacement les équipements de dosage.
Pour l'automatisation industrielle, cette série offre un contrôle fiable de l'air, de l'eau, de l'huile et du gaz dans les systèmes pneumatiques, les lignes de production et la gestion globale des processus,assurer des opérations harmonisées et cohérentes.
Le secteur de la climatisation et de la réfrigération bénéficie de la série 2W grâce à son application dans les systèmes de chauffage, de ventilation et de climatisation, ainsi que dans les circuits de refroidissement,contribuant à une régulation optimale de la température.
Les utilisations agricoles et environnementales comprennent l'irrigation de précision, les systèmes de pulvérisation et divers dispositifs de protection de l'environnement,où un contrôle précis du fluide est crucial pour la performance et la durabilité.
En ce qui concerne le contrôle général des fluides, cette série offre des solutions efficaces pour l'arrêt, la vidange et le contrôle du débit d'eau, d'air, de gaz et d'huile légère avec une viscosité allant jusqu'à 20 CST,répondre aux divers besoins en matière de manutention de fluides.
L'application des systèmes de carburant et de gaz consiste à contrôler les gaz et les carburants dans les systèmes de combustion et les unités de brûleurs, améliorant ainsi la sécurité et l'efficacité de l'utilisation de l'énergie.
Les applications des machines industrielles comprennent le contrôle d'allumage/arrêt des fluides dans les machines d'emballage, les compresseurs et les systèmes hydrauliques, qui prennent en charge divers processus industriels avec précision.
Enfin, la série 2W est également bien adaptée aux systèmes sous vide, offrant d'excellentes performances dans des conditions de basse pression et de vide grâce à sa capacité de démarrage à pression nulle.
Assistance et services:
Notre produit de soupape magnétique pneumatique est conçu pour fournir des performances fiables et efficaces dans diverses applications industrielles.S'il vous plaît assurez-vous que vous avez le numéro de modèle du produit et les spécifications prêtes pour faciliter une réponse rapide et précise.
Nous offrons des services complets, y compris des conseils d'installation, une aide au dépannage, des conseils de maintenance,et des informations sur les pièces de rechange pour maximiser la durée de vie et la fonctionnalité de votre soupape magnétique.
Notre équipe de support technique est équipée pour vous aider avec l'intégration du système, les connexions électriques et la compatibilité pneumatique pour assurer un fonctionnement optimal dans votre installation.
Pour des manuels de produits détaillés, des schémas de câblage et des fichiers CAO, veuillez consulter notre documentation officielle disponible sur notre site Web.
Nous recommandons une inspection et un nettoyage réguliers de la soupape pour éviter la contamination et assurer un fonctionnement constant.Ports bloqués, ou des incohérences de pression.
Des pièces de rechange et des kits de mise à niveau sont disponibles pour maintenir votre soupape magnéto-pneumatique fonctionnant à un rendement maximal.
Nous nous engageons à fournir un soutien rapide et compétent pour résoudre tous les défis techniques et assurer votre satisfaction complète avec notre produit de soupape magnétique pneumatique.
Emballage et expédition
Emballage du produit:La soupape électromagnétique pneumatique est soigneusement emballée pour assurer une protection maximale pendant le transport. Chaque soupape est placée dans un sac antistatique pour empêcher l'entrée d'humidité et de poussière.puis fixé en toute sécurité dans un insert en mousse personnalisé pour éviter le mouvement et les dommagesL'insert en mousse est logé dans une boîte en carton ondulé robuste, qui est étiquetée avec les détails du produit, les instructions de manutention et les codes à barres pour une identification facile.plusieurs unités sont emballées dans des cartons renforcés avec un rembourrage supplémentaire pour les protéger contre les chocs.
Pour la navigation:Nous offrons des options d'expédition fiables pour livrer la soupape électromagnétique pneumatique en toute sécurité à votre destination.Les méthodes d'expédition comprennent le sol standardChaque envoi est accompagné d'une documentation détaillée, comprenant une liste d'emballage et une facture.Nous offrons également des options d'assurance pour couvrir le produit pendant le transport pour plus de tranquillité d'esprit.
