Description du produit :
La série 2W, qui comprend les sous-séries 2W UD et 2W UW, représente une gamme d'électrovannes 2/2 voies hautes performances à action directe. Ces vannes sont spécialement conçues pour fournir un contrôle marche/arrêt fiable pour divers fluides tels que l'eau, l'air, le pétrole, le gaz et le carburant. La série UD s'adapte aux tailles de ports standard allant de G3/8" à G1-1/4", tandis que la série UW est destinée aux applications à haut débit avec des tailles de ports plus grandes de G1-1/4" à G2".
Conçues dans un souci de polyvalence, les vannes utilisent un mécanisme à membrane à action directe, permettant un fonctionnement commençant à pression nulle (0 bar). Cette conception élimine la nécessité d'une pression différentielle minimale, garantissant des temps de réponse rapides et des performances fiables, même dans les systèmes à basse pression ou ceux qui dépendent d'une alimentation par gravité.
La série 2W est disponible en variantes normalement fermées (NC) et normalement ouvertes (NO), permettant une personnalisation pour répondre aux besoins spécifiques des applications. Les corps de vannes sont en laiton forgé pour le modèle 2W et en acier inoxydable pour le modèle 2S. De plus, une variété de matériaux de joint, notamment NBR (standard), EPDM et FKM (Viton), sont proposés pour gérer différents types de fluides et conditions de température.
Concernant l'alimentation électrique, les vannes prennent en charge des tensions standard telles que DC24V, AC110V, AC220V et AC380V. Des options de tension personnalisées peuvent également être fournies sur demande pour répondre à des exigences opérationnelles uniques.
Caractéristiques:
Démarrage sans pression
La conception à action directe permet un fonctionnement fiable à partir de 0 bar de pression, ce qui rend ce produit idéal pour les systèmes basse pression ou alimentés par gravité.
Capacité à haut débit
Il est proposé avec des tailles d'orifice allant de 16 mm à 50 mm (série UW), offrant des valeurs Cv comprises entre 4,8 et 48. Cette gamme garantit des performances optimales pour diverses exigences du système.
Construction durable
Construit en laiton forgé (2W) ou en acier inoxydable moulé avec précision (2S), le produit offre une excellente résistance à la corrosion et offre une longévité prolongée.
Plusieurs options de joint
Les joints standard sont en NBR et conviennent à des températures de -5°C à +80°C. De plus, des joints EPDM et FKM (Viton) sont disponibles pour les applications exigeant une résistance à des températures plus élevées et une compatibilité chimique améliorée.
Configurations flexibles
Le produit est disponible dans des configurations normalement fermées (NC) et normalement ouvertes (NO), permettant une flexibilité pour répondre à différents besoins opérationnels.
Compatibilité de tension polyvalente
Il prend en charge une variété de tensions AC et DC, notamment DC24V, AC110V, AC220V et AC380V, avec une tolérance de ±10 %. Cette polyvalence garantit la compatibilité avec divers systèmes électriques.
Large gamme de tailles de ports
Les tailles de raccords filetés varient de G3/8" à G2", offrant une adaptabilité à une large gamme de systèmes de tuyauterie.
Large compatibilité multimédia
L'appareil peut être utilisé avec de l'air, de l'eau, de l'huile d'une viscosité allant jusqu'à 20 CST, ainsi qu'avec du gaz et du carburant, ce qui en fait un choix polyvalent pour de multiples applications.
Large plage de températures
Il peut fonctionner de manière fiable à des températures de fluide allant de -5°C à +80°C, s'adaptant à un large éventail d'environnements d'exploitation.
Conception compacte et robuste
Doté d'un faible encombrement et d'une construction robuste, le produit est conçu pour une installation facile et garantit une longue durée de vie.
Options personnalisables
Des tensions spéciales et des spécifications personnalisées peuvent être adaptées sur demande directement depuis l'usine, permettant ainsi des solutions sur mesure pour répondre à des exigences uniques.
Paramètres techniques :
| Pression de service |
0 à 0,5 MPa |
| Tailles des orifices |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Type de vanne |
Normalement fermé, normalement ouvert |
| Tolérance de tension |
±10% |
| Matériau du joint |
NBR, EPDM ou FKM (Viton) |
| Matériau du corps |
Laiton |
| Tailles des ports |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Modèle de mouvement |
Action directe |
| Support de travail |
Air, eau, huile, gaz, carburant (convient aux applications de vanne d'eau, de vanne d'eau et de vanne d'huile légère) |
| Température |
-5°C à +80°C |
| Spécifications techniques de l'électrovanne |
| Spécification |

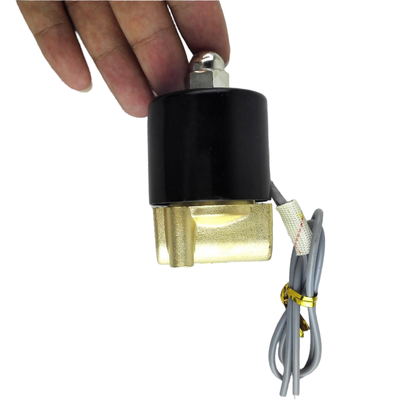

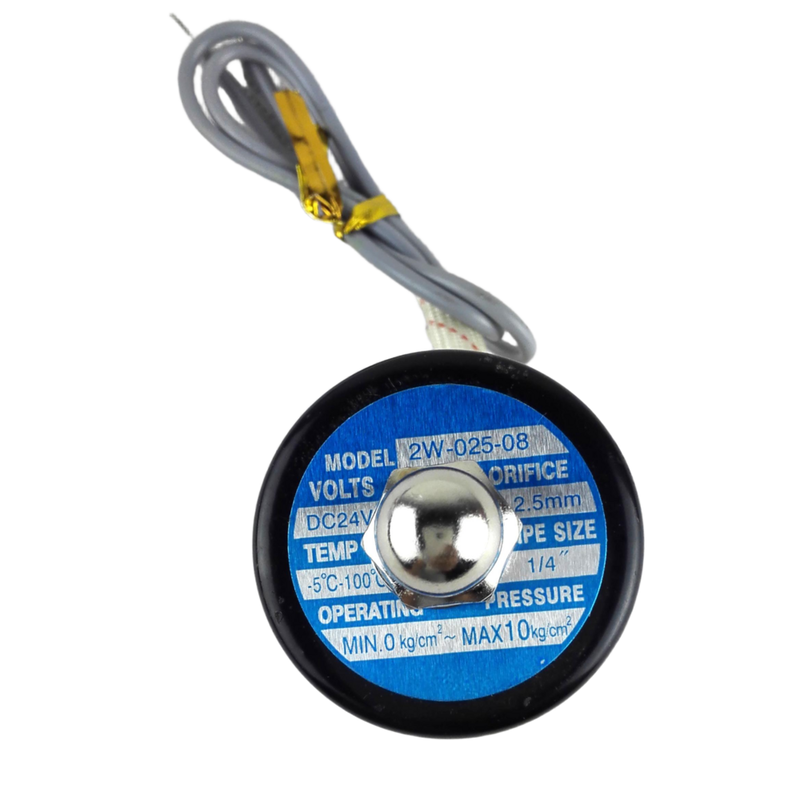

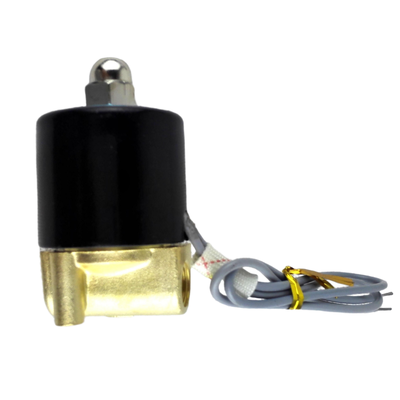

2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
| Support de travail |
Air, eau, pétrole, gaz, carburant |
| Modèle de mouvement |
Type à entraînement direct |
| Taper |
Type de fermeture normale ; Type ouvert normal |
| Ouverture du débit (mm) |
2.5 |
4 |
1.2 |
2 |
| Valeur du CV |
0,23 |
0,6 |
0,05 |
0,15 |
| Alésage de tuyau commun |
G1/8" |
G1/4" |
G3/8" |
G1/8" |
G1/4" |
G3/8" |
| Viscosité du fluide de fonctionnement |
En dessous de 20 CST |
| Pression de service |
0 ~ 0,7MPa |
0 ~ 2,0MPa |
| Max. Résistance à la pression |
1,0MPa |
3,5MPa |
| Plage de température de fonctionnement |
-5~+80℃ |
| Plage de tension |
±10% |
| Matériau du corps |
2W : Laiton ; 2S : acier inoxydable |
| Matériau du joint d'huile |
NBR, EPDM ou VITON |
Applications :
La série polyvalente 2W est conçue pour gérer un large éventail de tâches de contrôle marche/arrêt dans diverses industries. Son adaptabilité en fait un choix idéal pour de nombreuses applications nécessitant un contrôle fiable des fluides.
Dans le domaine du traitement et de la gestion de l'eau, cette série est largement utilisée dans les installations d'irrigation, la régulation de l'approvisionnement en eau, le traitement des eaux usées et les équipements de dosage. Sa précision et sa durabilité garantissent un fonctionnement efficace dans ces systèmes critiques.
En matière d'automatisation industrielle, la série 2W gère efficacement le flux d'air, d'eau, de pétrole et de gaz dans les systèmes pneumatiques, les lignes de fabrication et autres environnements de contrôle de processus. Cette capacité permet de maintenir des processus de production fluides et cohérents.
Le secteur CVC et réfrigération bénéficie de son application dans les systèmes de chauffage, de ventilation, de climatisation et de refroidissement. Il fournit un contrôle fiable essentiel au maintien des conditions environnementales souhaitées.
Dans les applications agricoles et environnementales, la série 2W prend en charge les systèmes d’irrigation, de pulvérisation et les équipements de précision conçus pour la protection de l’environnement. Cela contribue à une meilleure gestion des ressources et à des pratiques de durabilité.
Le contrôle général des fluides est un autre domaine dans lequel cette série excelle, offrant l'arrêt, la vidange et la régulation du débit pour une variété de fluides tels que l'eau, l'air, le gaz et le fioul léger avec une viscosité allant jusqu'à 20 CST.
Les systèmes de combustible et de gaz utilisent également la série 2W pour gérer le flux de gaz et de combustible dans les installations de combustion et les applications de brûleurs, garantissant ainsi la sécurité et l'efficacité de l'utilisation de l'énergie.
De plus, il joue un rôle clé dans les machines industrielles en assurant le contrôle marche/arrêt des fluides dans les machines d'emballage, les compresseurs et les systèmes hydrauliques, contribuant ainsi au bon fonctionnement des équipements complexes.
Enfin, son adéquation aux systèmes à vide est mise en évidence par sa capacité de démarrage sans pression, ce qui le rend idéal pour les applications à basse pression et liées au vide.
Assistance et services :
Notre produit d'électrovanne pneumatique est conçu pour offrir des performances fiables et efficaces dans diverses applications industrielles. Pour garantir un fonctionnement et une longévité optimaux de la vanne, nous fournissons une assistance technique et des services complets.
Le support technique comprend une assistance pour l'installation, la configuration et le dépannage. Nos experts sont disponibles pour vous aider à comprendre les spécifications, la compatibilité et les paramètres de fonctionnement de l'électrovanne. Nous fournissons des manuels et une documentation détaillés pour vous guider tout au long des processus de configuration et de maintenance.
En plus des conseils techniques, nous proposons des services de maintenance pour maintenir le fonctionnement de votre électrovanne pneumatique avec une efficacité maximale. Des services réguliers d'inspection, de nettoyage et de remplacement de pièces sont disponibles pour éviter les temps d'arrêt et prolonger la durée de vie du produit.
Pour tout problème de performance ou défaut, nous proposons des services de réparation et de remplacement conformément à notre politique de garantie. Notre équipe s'engage à assurer la satisfaction du client en fournissant des solutions rapides et efficaces.
Nous fournissons également des solutions personnalisées et un support d'intégration pour les clients nécessitant des configurations ou des applications spécifiques. Notre équipe technique collabore étroitement avec les clients pour adapter les systèmes d'électrovannes pneumatiques afin de répondre aux besoins opérationnels uniques.
En choisissant notre électrovanne pneumatique, vous avez accès à un réseau d'assistance robuste dédié à maximiser la valeur et la fiabilité de vos systèmes pneumatiques.
Emballage et expédition :
Emballage et expédition du produit pour électrovanne pneumatique

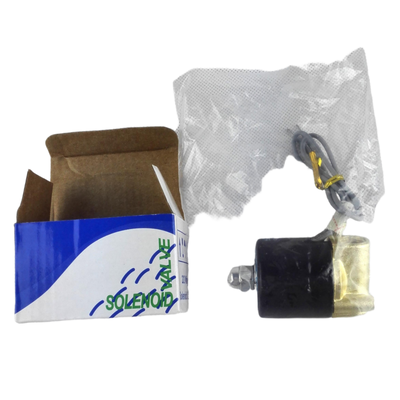

Chaque électrovanne pneumatique est soigneusement emballée pour garantir qu'elle arrive en parfait état. La valve est d'abord enveloppée dans du papier bulle antistatique pour la protéger de tout dommage potentiel pendant le transport. Il est ensuite placé dans une boîte en carton solide et ajustée sur mesure pour éviter tout mouvement et tout impact.
Pour une protection supplémentaire, la boîte est remplie de matériaux de rembourrage tels que des inserts en mousse ou des coussins d'air. L'emballage est solidement scellé avec du ruban adhésif inviolable et étiqueté avec les instructions de manipulation.
Les options d'expédition incluent la livraison terrestre standard, accélérée et express, en fonction des exigences du client. Toutes les expéditions sont suivies et assurées pour garantir une livraison sûre et rapide. Pour les commandes internationales, les documents douaniers appropriés sont fournis pour garantir un dédouanement fluide.
Nous vous recommandons d'inspecter le colis lors de la livraison et de signaler immédiatement tout dommage afin de faciliter une résolution rapide.
