Description du produit:

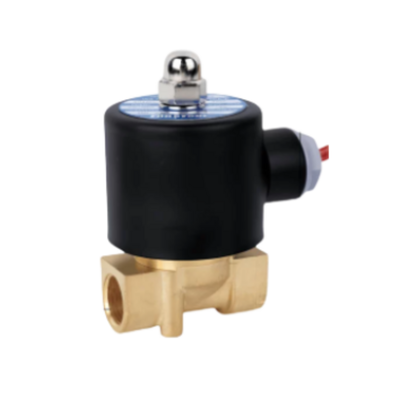

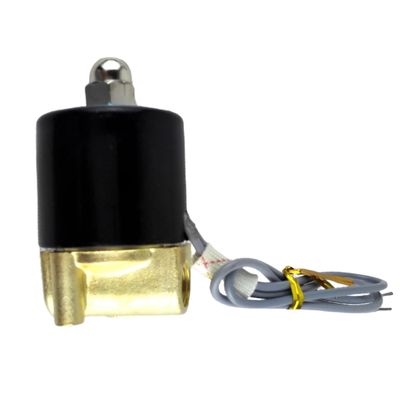

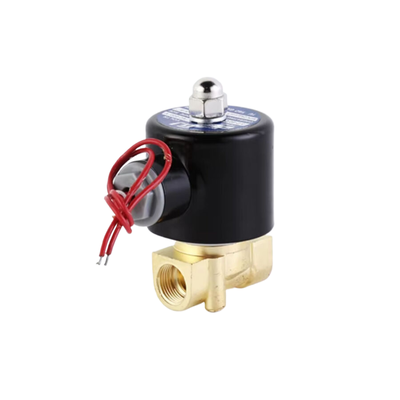

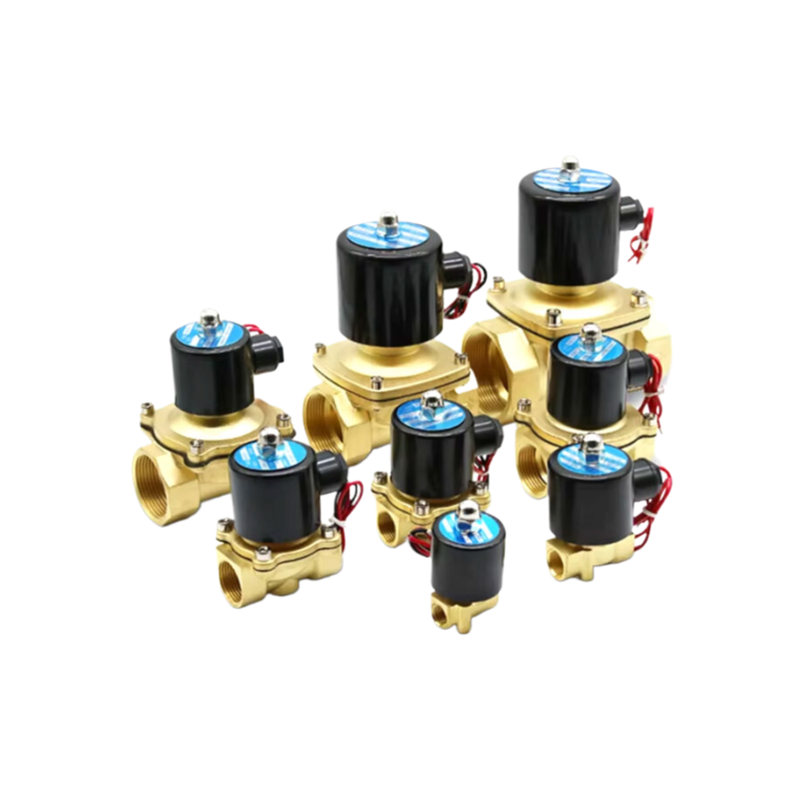

La série 2W, qui comprend les sous-séries 2W UD et 2W UW, est une soupape magnéto-électrique à action directe à haute performance.Il est spécialement conçu pour fournir un contrôle fiable d'allumage/arrêt pour une variété de supports tels que l'eauLa sous-série UD s'adapte à des ports de taille standard allant de G3/8" à G1‐1/4".considérant que la sous-série UW est conçue pour des ouvertures plus grandes de G1‐1/4" à G2" afin de supporter des applications à débit élevé;.
Cette soupape est conçue avec en tête la polyvalence. elle intègre un mécanisme de diaphragme à action directe qui permet de fonctionner à zéro pression (0 bar),en éliminant ainsi la nécessité d'une pression différentielle minimaleCette caractéristique garantit une réponse rapide et des performances constantes même dans les systèmes fonctionnant sous basse pression ou sous pression de gravité.
La série 2W offre des configurations en mode normalement fermé (NC) et normalement ouvert (NO), ce qui permet une personnalisation pour répondre aux exigences particulières du système.Les corps de vannes sont disponibles en laiton forgé pour la version 2W ou en acier inoxydable pour la version 2SEn outre, des matériaux d'étanchéité tels que NBR (standard), EPDM et FKM (Viton) sont fournis pour gérer différents types de supports et gammes de températures.Les soupapes supportent des tensions standard, y compris DC24V, AC110V, AC220V et AC380V, avec la possibilité de tension personnalisée sur demande.
Caractéristiques:
Début à zéro pression
La conception à action directe assure un fonctionnement fiable à partir de 0 bar de pression, ce qui rend ce produit idéal pour les systèmes qui fonctionnent sous basse pression ou dépendent d'un débit alimenté par gravité.
Capacité de débit élevée
La série UW offre des ouvertures de 16 mm à 50 mm, avec des valeurs de Cv comprises entre 4,8 et 48.
Une construction durable
Construit en laiton forgé (2W) ou en acier inoxydable coulé de précision (2S), le produit offre une excellente résistance à la corrosion et une longue durée de vie.
Options de scellés multiples
Les joints standard sont fabriqués en NBR adaptés à des températures allant de -5°C à +80°C.Des joints EPDM et FKM (Viton) sont également disponibles.
Configurations souples
Le produit est disponible en configuration normalement fermée (NC) et normalement ouverte (NO) pour répondre à différents besoins opérationnels.
Options de tension polyvalentes
Compatible avec une gamme de tensions CA et CC, y compris les tensions CA 24V, CA 110V, CA 220V et CA 380V, avec une tolérance de ±10%.
Large plage de port
Les connexions filetées sont disponibles de G3/8" à G2", permettant l'intégration avec divers systèmes de tuyauterie.
Compatibilité avec les médias
Convient pour une utilisation avec de l'air, de l'eau, de l'huile (jusqu'à 20 CST), ainsi qu'avec du gaz et du combustible.
Large plage de température
Le produit fonctionne de manière fiable dans une plage de température moyenne de - 5°C à + 80°C.
Conception compacte et robuste
Doté d'une taille compacte combinée à une construction robuste, le produit est facile à installer et conçu pour une longue durée de vie.
Options personnalisables
Des tensions et spécifications spéciales peuvent être fournies sur demande directement à l'usine, ce qui permet une personnalisation en fonction des besoins spécifiques.
Paramètres techniques:
| Température |
-5°C à +80°C |
| Tailles des orifices |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm et 50 mm |
| Moyen de travail |
Air, eau, pétrole, gaz, carburant |
| Modèle de mouvement |
Actrice directe |
| Tolérance à la tension |
± 10% |
| Tailles des ports |
Le nombre de fois où les données sont utilisées est le nombre de fois où les données sont utilisées. |
| Type de soupape |
Normalement fermé, normalement ouvert |
| Matériau des joints |
NBR, EPDM ou FKM (Viton) |
| Matériau du corps |
D'autres produits |
| Pression de travail |
0'0,5 MPa |
Cette soupape électromagnétique pneumatique convient comme soupape à air, soupape à eau et soupape à huile légère, offrant des performances fiables dans diverses applications.
| Spécifications techniques des soupapes électromagnétiques |
| Spécification |
2W025-06 Je vous en prie. |
2W025-08 Je vous en prie. |
Je vous en prie! |
Le numéro de référence est le numéro WH012-06. |
Le numéro de référence est le numéro WH012-08. |
Le nombre d'équipements utilisés |
| Moyen de travail |
Air, eau, pétrole, gaz, carburant |
| Modèle de mouvement |
Type de lecteur direct |
| Le type |
Type de fermeture normale; type d'ouverture normale |
| Aperture du débit (mm) |
2.5 |
4 |
1.2 |
2 |
| Valeur du CV |
0.23 |
0.6 |
0.05 |
0.15 |
| Forage des tuyaux conjoints |
G1/8" |
G1/4 " |
G3/8" |
G1/8" |
G1/4 " |
G3/8" |
| Opération viscosité du fluide |
Inférieur à 20 CST |
| Pression de travail |
0 à 0,7 MPa |
0 à 2,0 MPa |
| Max. Résistance à la pression |
1.0MPa |
3.5 MPa |
| Plage de température de fonctionnement |
-5 à +80°C |
| Plage de tension |
± 10% |
| Matériau du corps |
2W: laiton; 2S: acier inoxydable |
| Matériau du joint d'huile |
NBR, EPDM ou VITON |
Applications:
La série 2W polyvalente est conçue pour répondre à un large éventail d'applications de contrôle d'allumage/arrêt dans divers secteurs.
Dans le domaine du traitement et de la gestion des eaux, la série 2W est parfaitement adaptée aux systèmes d'irrigation, à la gestion des contrôles de l'approvisionnement en eau, aux processus de traitement des eaux usées et aux équipements de dosage.Cela garantit un contrôle efficace et fiable dans les applications critiques liées à l'eau.
En ce qui concerne l'automatisation industrielle, la série excelle dans le contrôle de l'air, de l'eau, du pétrole et du gaz dans les systèmes pneumatiques, les lignes de production et les systèmes de contrôle de processus,offrant des performances précises et durables.
Le secteur de la climatisation et de la réfrigération bénéficie également de la série 2W, qui prend en charge les systèmes de chauffage, de ventilation, de climatisation, ainsi que divers circuits de refroidissement,amélioration de l'efficacité et de la fiabilité du système.
Pour les utilisations agricoles et environnementales, le produit permet une irrigation de précision, des systèmes de pulvérisation efficaces et des équipements dédiés à la protection de l'environnement,assurer un fonctionnement optimal dans ces champs sensibles.
Le contrôle général des fluides est un autre domaine d'application important où la série 2W gère l'arrêt, la vidange et la régulation du débit pour l'eau, l'air, le gaz et l'huile légère avec une viscosité allant jusqu'à 20 CST,démontrant ses capacités complètes de traitement des fluides.
Les systèmes de carburant et de gaz s'appuient également sur cette série pour contrôler le gaz et le carburant dans les systèmes de combustion ainsi que les applications de brûleurs, assurant un fonctionnement sûr et cohérent.
Les applications de machines industrielles, telles que les machines d'emballage, les compresseurs et les systèmes hydrauliques, utilisent la série 2W pour un contrôle fiable des fluides allumés / éteints, ce qui contribue à une performance robuste de la machine.
Enfin, la série 2W est bien adaptée pour les systèmes sous vide en raison de sa capacité de démarrage à pression zéro, ce qui la rend efficace pour les environnements à basse pression et sous vide.
Assistance et services:
Notre produit Pneumatic Solenoid Valve est conçu pour fournir des performances fiables et efficaces dans diverses applications industrielles.spécifications, et les détails de la question sont prêts à l'aide.
Nous fournissons des guides complets de dépannage et des manuels d'utilisation détaillés pour vous aider à installer, utiliser et entretenir efficacement votre soupape magnétique pneumatique.Les sujets de soutien communs comprennent les procédures d'installation des vannes, les directives de connexion électrique, les réglages de pression et le dépannage des défauts courants.
Nos services comprennent la réparation et le remplacement de composants défectueux, l'assistance à l'étalonnage et les conseils sur l'optimisation des performances des vannes pour votre application spécifique.Nous offrons également des séances de formation et des consultations techniques pour maximiser l'efficacité et la longévité de vos systèmes pneumatiques..
Pour plus de détails sur les spécifications du produit, les mises à jour du firmware et les informations sur la compatibilité, veuillez consulter la documentation officielle fournie avec votre produit ou disponible sur notre site Web.
Nous recommandons des contrôles réguliers d'entretien afin d'assurer une fonctionnalité optimale et d'éviter des temps d'arrêt inattendus.et vérifier les connexions électriques.
Notre équipe de support technique s'engage à fournir des solutions rapides et efficaces pour assurer le bon fonctionnement de votre soupape électromagnétique pneumatique et répondre à vos exigences opérationnelles.
Emballage et expédition
Emballage du produit:
La soupape électromagnétique pneumatique est soigneusement emballée avec des matériaux de haute qualité pour assurer la protection pendant le transport.Chaque soupape est enveloppée individuellement dans une mousse anti-statique et placée dans une boîte de carton solideLa boîte est ensuite scellée de manière sûre et étiquetée avec des informations sur le produit, des instructions de manutention et un code-barres pour une identification facile.plusieurs unités sont emballées dans un carton renforcé avec un rembourrage adéquat pour éviter les dommages.
Pour la navigation:
Nous offrons des options d'expédition fiables pour livrer la soupape solénoïde pneumatique en toute sécurité et rapidement.Les méthodes d'expédition comprennent le transport terrestre standardNous veillons à ce que tous les colis soient traités avec soin et respectent les règlements d'expédition pour les composants pneumatiques.Les clients recevront un e-mail de confirmation avec les détails de suivi une fois leur commande expédiée.
