Description du produit :

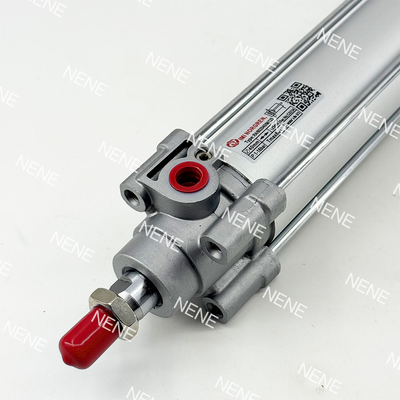

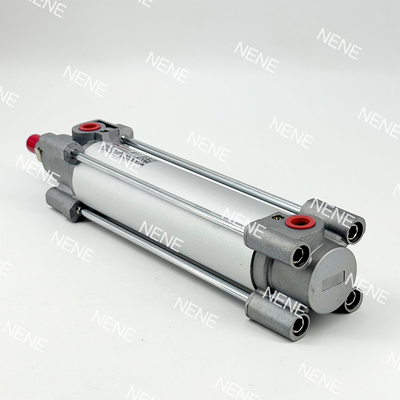

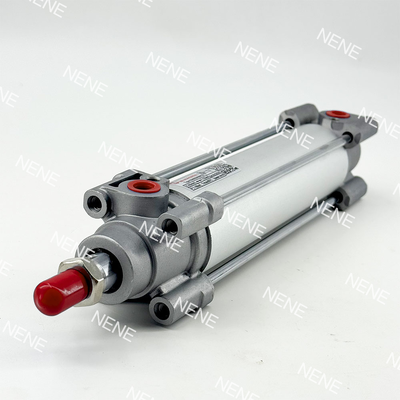

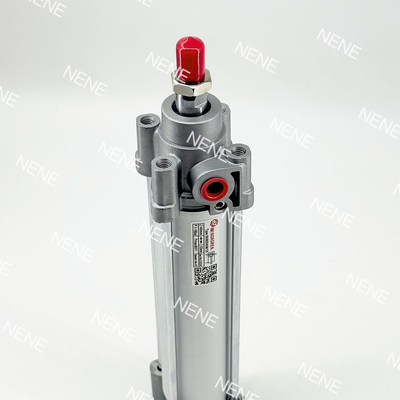

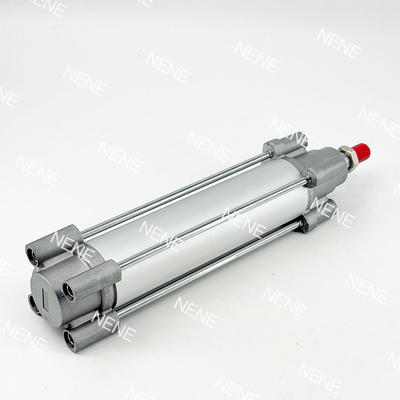

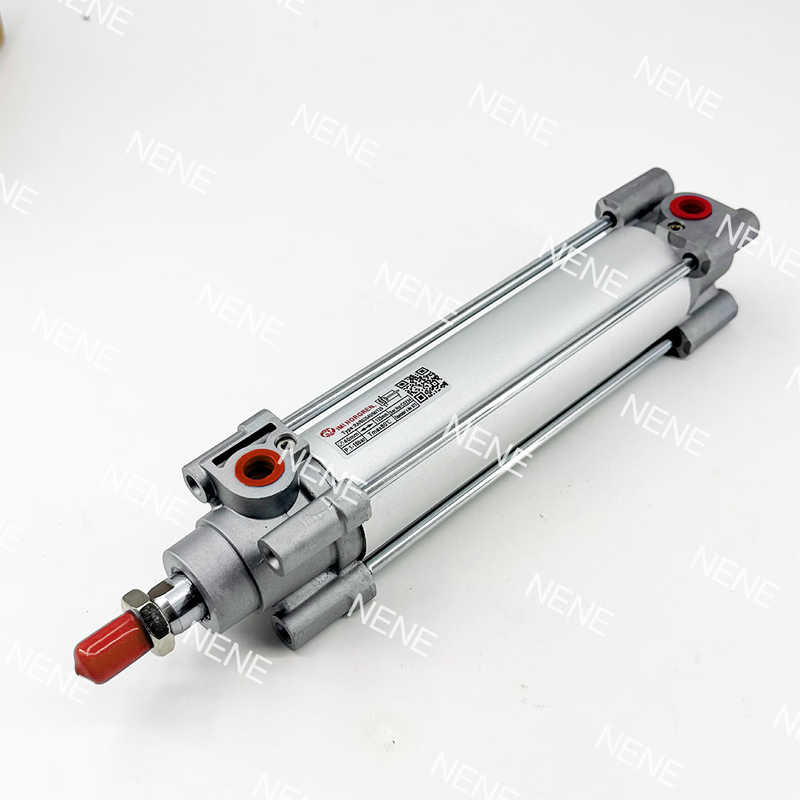

La série RA/802063/M est un vérin pneumatique haute performance à double effet conforme à la norme ISO 15552. Il appartient à la célèbre famille de produits ISOLine™ et présente un diamètre d'alésage de 63 mm. Ce vérin est proposé avec une large gamme de longueurs de course, de 25 mm à 1 000 mm, ce qui le rend adapté à de nombreuses applications d'automatisation industrielle qui nécessitent un mouvement linéaire fiable et efficace.
Au cœur de la conception de ce cylindre se trouve le système innovant d'amortissement adaptatif (ACS). Cette technologie intelligente ajuste automatiquement l'amortissement en fonction des variations des conditions de charge, éliminant ainsi le besoin de réglages manuels ou d'expertise spécialisée. En conséquence, les utilisateurs bénéficient d’un fonctionnement plus fluide et plus sûr, de besoins de maintenance réduits et d’une durée de vie globale prolongée.
Construite avec un corps rond durable et des tirants externes, la série RA/802063/M est conçue pour résister aux environnements difficiles et exigeants. Il comprend un piston magnétique en standard, permettant une détection simple de la position via des commutateurs à lames ou à semi-conducteurs compatibles. La conformité aux normes ISO 15552, VDMA 24562 et NFE 49-003-1 garantit l'interchangeabilité et le respect des réglementations mondiales de l'industrie.
Ce cylindre supporte une pression de fonctionnement maximale de 16 bars et fonctionne efficacement dans une plage de température de -10°C à +80°C. Sa conception robuste et ses performances précises en font un excellent choix pour les tâches industrielles difficiles où la fiabilité et le bon fonctionnement sont essentiels.
Caractéristiques:
Système d'amorti adaptatif (ACS)
Le système d'amortissement adaptatif (ACS) ajuste automatiquement l'amortissement en fonction des différentes conditions de charge. Cette fonctionnalité élimine le besoin de réglages manuels, garantissant un fonctionnement fluide et sûr tout en minimisant les niveaux de bruit et de vibrations.
Conformité ISO 15552
Ce produit est conforme aux normes ISO 15552, VDMA 24562 et NFE 49-003-1, garantissant une interchangeabilité mondiale. Son adhésion à ces normes facilite son intégration transparente dans les systèmes existants dans le monde entier.
Construction robuste
Dotée d'un corps rond avec des tirants externes, la construction offre une durabilité exceptionnelle, ce qui la rend adaptée à une utilisation dans des environnements industriels difficiles et agressifs.
Piston magnétique
Le piston magnétique standard permet une détection facile de la position à l'aide de commutateurs à lames ou à semi-conducteurs, tels que la série M/50. Cela améliore la précision et le contrôle dans diverses applications.
Large plage de pression de fonctionnement
Conçu pour fonctionner efficacement dans une plage de pression de 1 à 16 bars, ce produit s'adapte bien à diverses applications, des tâches légères aux tâches lourdes.
Sélection polyvalente des traits
Il est disponible dans une large gamme de longueurs de course standard et personnalisées, pouvant aller jusqu'à 1 000 mm pour répondre à différentes exigences opérationnelles.
Faible entretien
Equipé de joints PUR, le système garantit un fonctionnement à faible frottement et une durée de vie prolongée. Il est compatible avec l’air lubrifié et non lubrifié, réduisant ainsi les besoins de maintenance.
Testé contre les chocs et les vibrations
Ce produit a été testé selon les normes EN 61373 Catégorie 1, Classe A + B, ce qui le rend fiable pour les applications ferroviaires et de transport soumises aux chocs et vibrations.
Sortie de force élevée
Offrant une poussée théorique de 1 870 N en sortie et de 1 680 N en entrée à une pression de 6 bars, il fournit suffisamment de puissance pour les utilisations industrielles exigeantes.
Plusieurs variantes disponibles
Il prend en charge diverses configurations, notamment différents matériaux de tige de piston, des racleurs spéciaux, des joints à faible friction et des tiges de piston allongées, offrant ainsi la flexibilité nécessaire pour répondre aux besoins spécifiques des applications.
Paramètres techniques :
| Taille du port |
G3/8 |
| Opération |
Double effet |
| Alésage du cylindre |
63 millimètres |
| Taper |
Cylindre standard |
| Filetage de tige de piston |
M16X1.5 |
| Marque |
IMI Norgren |
Applications :
Automatisation industrielle
Ce secteur englobe l'automatisation générale des usines, y compris les chaînes d'assemblage et divers types d'équipements de manutention conçus pour améliorer l'efficacité et la productivité.
Machines d'emballage
Les opérations d'emballage impliquent des tâches telles que le tri, le poussage, le positionnement et le transport des produits, qui sont toutes essentielles à la rationalisation des processus d'emballage.
Industrie automobile
Dans le secteur automobile, les applications incluent l'assemblage de composants, les appareils de soudage, l'automatisation des lignes de production, ainsi que les équipements de test spécialisés pour garantir la qualité et la fiabilité.
Applications ferroviaires
Les équipements conçus pour une utilisation ferroviaire sont rigoureusement testés contre les chocs et les vibrations conformément aux normes EN 61373 Catégorie 1, Classe A + B, garantissant ainsi leur durabilité dans les environnements ferroviaires.
Nourriture et boissons
Les systèmes de cette industrie sont compatibles avec l'air comprimé qui peut être filtré, lubrifié ou non lubrifié, dans le respect des exigences d'hygiène et de sécurité.
Génie mécanique
Ce domaine comprend la construction de machines, le développement de machines à usage spécial et la mise en œuvre de technologies d'actionnement linéaire générales.
Manutention des matériaux
Les solutions de manutention facilitent les opérations telles que le levage, la poussée, l'arrêt et le transfert de matériaux au sein des systèmes de logistique et d'entreposage.
Fabrication d'électronique
Le positionnement précis et la manipulation des composants sont essentiels dans la fabrication électronique, en particulier dans les environnements propres, afin de maintenir l'intégrité du produit.
Assistance et services :
Notre produit de cylindre pneumatique à piston est conçu pour offrir des performances fiables et efficaces dans une large gamme d’applications industrielles. Pour garantir un fonctionnement optimal, il est important de suivre les directives appropriées d’installation, de maintenance et de dépannage.
Installation : Avant l'installation, vérifiez que les spécifications du cylindre correspondent aux exigences de votre application. Montez le cylindre en toute sécurité en utilisant les méthodes de montage recommandées pour éviter tout désalignement et toute contrainte excessive. Connectez les conduites pneumatiques selon les ports désignés, en assurant des joints hermétiques pour éviter les fuites.
Entretien : Un entretien régulier est indispensable pour prolonger la durée de vie de votre vérin pneumatique à piston. Vérifiez périodiquement les fuites d'air, l'usure et les dommages aux joints et aux tiges de piston. Lubrifiez les pièces mobiles comme spécifié dans le manuel du produit pour réduire la friction et l'usure. Remplacez rapidement tout composant usé ou endommagé pour maintenir les performances et la sécurité.
Dépannage : les problèmes courants tels qu'une vitesse réduite, un blocage ou des fuites d'air peuvent souvent être résolus en inspectant le vérin et le système pneumatique pour détecter toute contamination, joints endommagés ou installation incorrecte. Assurez-vous que l’alimentation en air est propre, sèche et dans la plage de pression spécifiée. Si les problèmes persistent, consultez la section de dépannage détaillée du manuel du produit pour obtenir des conseils supplémentaires.
Pour une assistance complète, y compris une documentation technique, des FAQ et des mises à jour logicielles, veuillez vous référer aux ressources officielles fournies avec votre produit Cylindre pneumatique à piston.
Emballage et expédition :
Emballage du produit :Chaque cylindre pneumatique à piston est soigneusement emballé pour garantir une protection maximale pendant le transport. Le cylindre est d’abord enveloppé dans de la mousse antistatique ou du papier bulle pour éviter les rayures et les dommages. Il est ensuite placé dans une boîte en carton ondulé robuste de taille personnalisée avec des matériaux de rembourrage supplémentaires tels que des inserts en mousse ou des coussins d'air pour maintenir le produit fermement en place. Tous les matériaux d'emballage sont conçus pour absorber les chocs et les vibrations, garantissant ainsi que le cylindre arrive en parfait état de fonctionnement.
Expédition:Nous proposons des options d'expédition fiables pour livrer votre vérin pneumatique à piston rapidement et en toute sécurité. Les commandes sont traitées dans un délai de 1 à 2 jours ouvrables et les délais d'expédition varient en fonction de la destination. Les informations de suivi seront fournies une fois le produit expédié. Nous travaillons avec des transporteurs de confiance pour garantir une livraison dans les délais et proposons des options d'expédition accélérée sur demande. Pour les expéditions internationales, tous les documents douaniers nécessaires seront inclus pour faciliter le dédouanement.
