Description du produit :

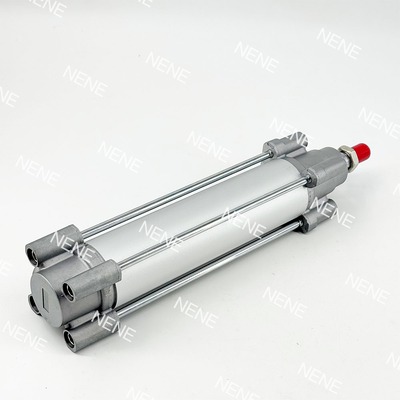

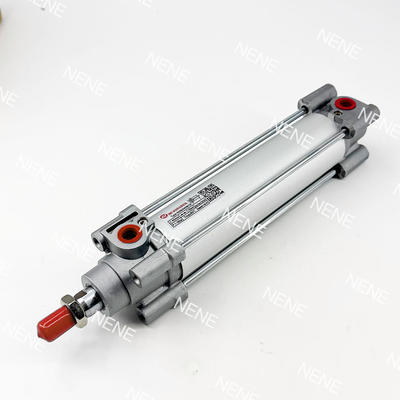

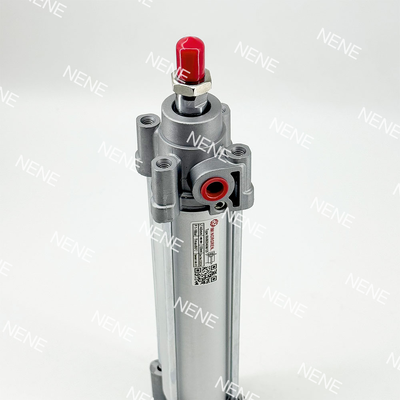

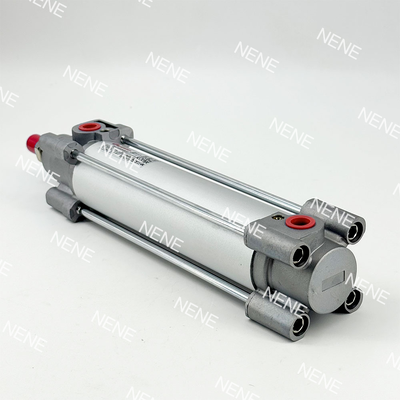

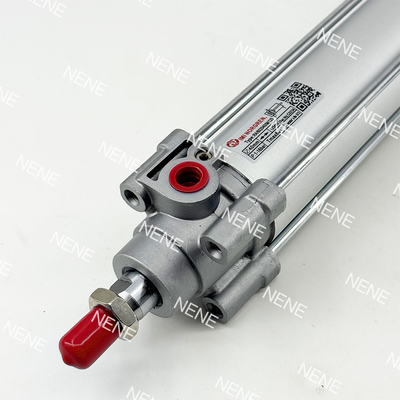

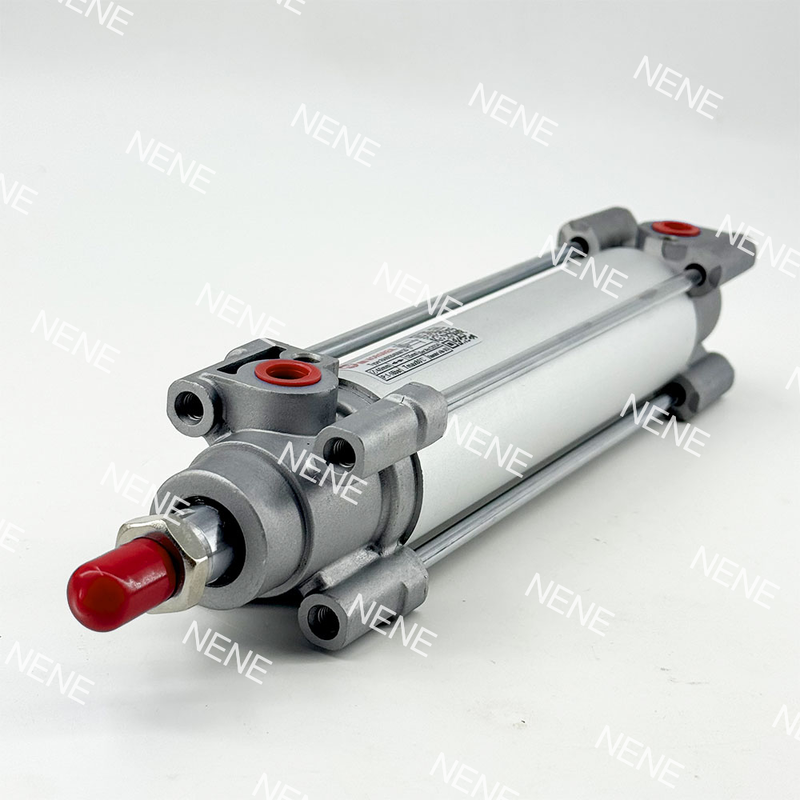

Cylindre pneumatique série RA/802063/M
La série RA/802063/M représente un vérin pneumatique à double effet haute performance conforme à la norme ISO 15552. En tant que fier membre de la famille de produits ISOLine™, il présente un diamètre d'alésage de 63 mm et est disponible dans une large gamme de longueurs de course, de 25 mm à 1 000 mm. Cette conception garantit un mouvement linéaire fiable et efficace, ce qui la rend idéale pour diverses utilisations d'automatisation industrielle.
Au cœur de la fonctionnalité de ce cylindre se trouve le système innovant d'amortissement adaptatif (ACS). Cette technologie intelligente modifie automatiquement les performances d'amortissement en réponse aux conditions de charge changeantes. Ce faisant, il supprime la nécessité d’un réglage manuel des vis d’amortissement et élimine le besoin de connaissances techniques spécialisées. L'ACS contribue à un fonctionnement plus fluide et plus sûr des cylindres, réduit les dépenses de maintenance et prolonge la durée de vie globale de l'équipement.
Construite avec un corps rond robuste et renforcée par des tirants externes, la série RA/802063/M offre une durabilité exceptionnelle et est bien adaptée aux environnements d'exploitation difficiles. De plus, le cylindre est équipé d'un piston magnétique, permettant une détection de position simple lorsqu'il est utilisé avec des interrupteurs à lames ou à semi-conducteurs compatibles. Le respect des normes internationales telles que ISO 15552, VDMA 24562 et NFE 49-003-1 garantit l'interchangeabilité et la compatibilité mondiale.
Conçu pour fonctionner à une pression maximale de 16 bars et dans une plage de températures de -10°C à +80°C, ce vérin pneumatique offre une polyvalence et des performances fiables même dans des conditions industrielles exigeantes. Sa construction robuste et ses fonctionnalités avancées garantissent un fonctionnement précis et fluide, ce qui en fait un choix fiable pour les tâches d'automatisation difficiles.
Caractéristiques:
Présentation des fonctionnalités du produit
LeSystème d'amorti adaptatif (ACS)est conçu pour ajuster automatiquement le rembourrage en fonction des différentes charges. Cela élimine le besoin de réglages manuels, garantissant un fonctionnement fluide et sûr tout en réduisant considérablement le bruit et les vibrations.
Conformité avecOIN 15552est garanti car le produit répond aux normes ISO 15552, VDMA 24562 et NFE 49-003-1. Cette adhésion facilite l'interchangeabilité mondiale et permet une intégration transparente dans les systèmes industriels existants.
Doté d'unconstruction robuste, le corps rond avec tirants externes offre une durabilité supérieure, ce qui le rend bien adapté aux environnements industriels difficiles qui exigent fiabilité et résistance.
Lepiston magnétiqueest équipé en standard, permettant une détection de position sans effort grâce à l'utilisation de commutateurs à lames ou à semi-conducteurs, tels que ceux de la série M/50.
Le cylindre supporte unlarge plage de pression de fonctionnementde 1 à 16 bars, s'adaptant efficacement à une variété d'applications allant des tâches légères aux tâches lourdes.
Polyvalence de longueur de courseest fourni par un large assortiment d'options de course standard et personnalisées, avec des longueurs disponibles jusqu'à 1 000 mm pour répondre aux exigences spécifiques des applications.
Les demandes de maintenance sont minimes en raison de l'utilisation deJoints PUR, qui offrent un fonctionnement fluide et à faible friction et une durée de vie prolongée. Les joints sont compatibles avec les systèmes pneumatiques lubrifiés et non lubrifiés.
Le produit a subi des tests rigoureuxessais de chocs et de vibrations, répondant à la norme EN 61373 catégorie 1, classes A et B, garantissant l'adéquation aux applications ferroviaires et de transport.
Il délivre unsortie de force élevée, avec une poussée théorique de 1 870 N en sortie et de 1 680 N en entrée à une pression de 6 bars, fournissant suffisamment de puissance pour les utilisations industrielles exigeantes.
Plusieurs variantes sont disponibles, offrant une compatibilité avec diverses options telles que différents matériaux de tige de piston, des racleurs spécialisés, des joints à faible friction et des tiges de piston allongées, permettant une personnalisation en fonction de besoins spécifiques.
Paramètres techniques :
| Taper |
Cylindre standard |
| Taille du port |
G3/8 |
| Filetage de tige de piston |
M16X1.5 |
| Opération |
Double effet |
| Marque |
IMI Norgren |
| Alésage du cylindre |
63 millimètres |
Applications :
L'automatisation industrielle joue un rôle crucial dans l'amélioration de l'efficacité de divers processus de fabrication. Il englobe l'automatisation générale des usines, le fonctionnement des chaînes d'assemblage et la gestion des équipements de manutention pour rationaliser les flux de production.
Dans l’industrie de l’emballage, les machines sont conçues pour effectuer des tâches de tri, de poussée, de positionnement et de transport des produits. Ces opérations automatisées garantissent la précision et la rapidité des processus d’emballage, contribuant ainsi à la productivité globale.
Le secteur automobile utilise une automatisation avancée pour l'assemblage des composants, y compris les appareils de soudage, ainsi que l'automatisation des lignes de production et des équipements de test rigoureux. Cette intégration conduit à une plus grande précision et qualité dans la fabrication des véhicules.
Les applications ferroviaires exigent des équipements capables de résister à des conditions difficiles. Les produits utilisés dans ce secteur sont testés contre les chocs et les vibrations selon les normes EN 61373 Catégorie 1, Classe A + B, garantissant la durabilité et la fiabilité des composants des véhicules ferroviaires.
L'industrie agroalimentaire bénéficie de solutions d'automatisation compatibles avec différents types d'air comprimé, y compris des options filtrées, lubrifiées ou non lubrifiées. Cette adaptabilité prend en charge des environnements de traitement hygiéniques et efficaces.
Le génie mécanique intègre l'automatisation dans la construction de machines, la création de machines spéciales et les systèmes d'actionnement linéaires généraux. Ces technologies facilitent le développement de solutions personnalisées pour divers besoins industriels.
La manutention des matériaux dans la logistique implique des processus automatisés tels que le levage, la poussée, l'arrêt et le transfert. Ces opérations sont essentielles pour optimiser le mouvement et le stockage des marchandises au sein des centres de distribution et des entrepôts.
La fabrication électronique nécessite une précision dans le positionnement et la manipulation des composants, souvent dans des environnements de salle blanche. L'automatisation dans ce domaine garantit les normes élevées nécessaires à la production d'appareils électroniques sensibles.
Assistance et services :
Notre produit de cylindre pneumatique à piston est conçu pour des performances fiables et efficaces dans une large gamme d’applications industrielles. Pour garantir un fonctionnement optimal, veuillez suivre les directives d'installation, de maintenance et de dépannage fournies dans le manuel d'utilisation.
Pour l'installation, vérifiez que tous les composants sont exempts de dommages et de contaminants. Montez solidement le vérin et connectez-le au système pneumatique à l'aide des raccords appropriés. Assurez-vous que l’alimentation en air est propre, sèche et régulée aux niveaux de pression recommandés.
L'entretien de routine comprend une inspection régulière du cylindre pour détecter tout signe d'usure, de fuite ou de dommage. Lubrifiez les pièces mobiles comme spécifié dans les instructions de maintenance pour prolonger la durée de vie et maintenir un fonctionnement fluide. Remplacez les joints et autres pièces consommables si nécessaire.
Si vous rencontrez des problèmes tels que des fuites d'air, des performances réduites ou des bruits inhabituels, consultez la section de dépannage de la documentation du produit. Les solutions courantes incluent la vérification du bon alignement, le serrage des raccords et la garantie que l'alimentation en air répond aux spécifications.
Nous proposons également des services de réparation et de pièces de rechange pour soutenir la longévité de votre vérin pneumatique. Pour des options de service détaillées et une assistance technique, veuillez vous référer aux directives de notre centre de service.
En adhérant à ces recommandations d'assistance technique et de service, vous pouvez maximiser l'efficacité et la durabilité de votre vérin pneumatique à piston.
Emballage et expédition :
Nos cylindres pneumatiques à piston sont soigneusement emballés pour garantir une protection maximale pendant le transport. Chaque cylindre est enveloppé dans du papier anticorrosion et solidement placé à l'intérieur d'un insert en mousse sur mesure pour éviter tout mouvement et tout dommage. Le produit emballé est ensuite emballé dans une boîte en carton robuste à double paroi conçue pour résister à une manipulation brutale et aux facteurs environnementaux.
Pour l'expédition, nous proposons plusieurs options, notamment le fret aérien, le fret maritime et les services de messagerie, pour répondre à vos délais de livraison et à vos exigences budgétaires. Toutes les expéditions sont suivies et assurées pour garantir une arrivée sûre et rapide. Nous fournissons également un étiquetage et une documentation clairs avec chaque colis pour faciliter le dédouanement et la manipulation en douceur.
