Description du produit :

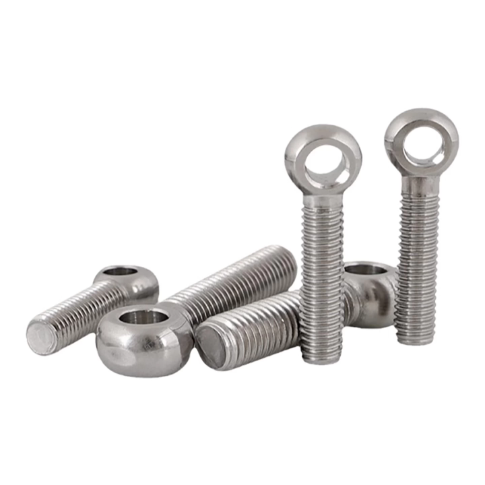

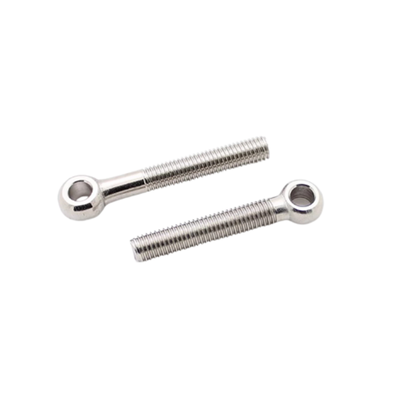

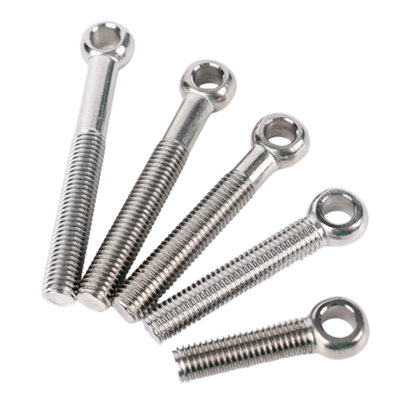

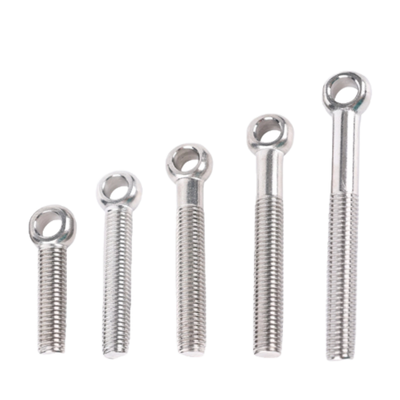

Le boulon à œil, communément appelé boulon à œil de poisson ou vis à joint dynamique, est une fixation matérielle hautement adaptable conçue pour des connexions sécurisées et flexibles. Une extrémité de ce boulon comporte un œil circulaire usiné avec précision, tandis que l'extrémité opposée est équipée d'une tige entièrement ou partiellement filetée.
Fabriqué à partir de matériaux robustes tels que l'acier inoxydable 304 ou l'acier au carbone (Q235), ce boulon offre une résistance exceptionnelle à la corrosion et une durabilité durable. Il est conçu pour offrir des performances fiables même dans les environnements les plus difficiles. Le processus de fabrication est strictement conforme aux normes GB/T 798-1988 (norme nationale chinoise) et DIN 444 (norme industrielle allemande) pour garantir des dimensions exactes et un filetage précis.
Disponible dans une gamme complète de tailles, avec des diamètres de filetage allant de M6 à M64, ce boulon à œil peut répondre à diverses exigences de projets. Il constitue une excellente solution pour les applications qui nécessitent un point de pivotement, des angles réglables ou une ancre de levage fiable.
Sa conception réfléchie permet une fixation et un détachement rapides, faisant du boulon à œil un élément crucial à la fois dans les environnements industriels et pour une utilisation générale.
Caractéristiques:
Options de matériaux haut de gamme
Ce produit est proposé dans deux choix de matériaux de haute qualité. Une option est l’acier inoxydable 304 (A2), qui offre une résistance exceptionnelle à la rouille et à la corrosion. Alternativement, l'acier au carbone (Q235) est disponible, amélioré avec des traitements de surface tels que l'oxyde noir ou la galvanisation à chaud pour améliorer sa durabilité et sa longévité.
Construction à haute résistance
Fabriqué à partir de matériaux durables grâce à des processus de forgeage, le produit offre une résistance à la traction impressionnante et des performances durables. Pour les variantes en acier au carbone, des qualités de résistance de 4,8, 8,8 et 10,9 sont disponibles, tandis que l'option en acier inoxydable présente la nuance A2-70.
Ingénierie de précision
Fabriqué selon les normes rigoureuses GB798 et DIN444, cet article présente une surface sphérique lisse combinée à des filetages de haute précision, garantissant des capacités de fixation fiables et précises.
Options de filetage polyvalentes
Pour répondre aux divers besoins de fixation, le produit est disponible en versions entièrement filetées et partiellement filetées. Cette polyvalence permet aux utilisateurs de sélectionner la configuration la plus adaptée à leurs applications spécifiques.
Caractéristiques de conception adaptables
La conception à œil circulaire permet la connexion avec des broches, des chaînes ou des cordes, facilitant une rotation flexible et des ajustements angulaires. Cette adaptabilité rend le produit adapté à un large éventail d'utilisations nécessitant un mouvement dynamique et des fixations sécurisées.
Paramètres techniques :
| Finition de surface |
Brillant, lisse, avec un minimum de bavures |
| Pas de filetage |
Standard |
| Diamètre du filetage |
M6, M8, M10, M12, M16, M20 jusqu'à M30 |
| Standard |
GB/T 798-1988, DIN 444 |
| Longueur nominale |
60mm à 200mm |
| Matériel |
Acier inoxydable 304, acier au carbone |
| Lun |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M27 |
M30 |
| P. |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2.5 |
3 |
3 |
3.5 |
| d1 maximum |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| j1 min |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| ne sait pas max |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| ne sais pas min |
10.9 |
12.9 |
16.9 |
18.7 |
23,7 |
30.4 |
38.4 |
43.4 |
48.4 |
53.1 |
| c'est maximum |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| s min |
7.52 |
8.52 |
10.3 |
13.3 |
16.3 |
18h16 |
23.16 |
27.16 |
29.16 |
33 |
| DS max |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
Applications :
Machines industrielles
Ces composants sont essentiels dans les équipements mécaniques où il est nécessaire de procéder à des réglages d'angle fréquents ou de pouvoir démonter des pièces. Ils fournissent des connexions flexibles qui améliorent la fonctionnalité des machines industrielles.
Vanne et canalisation
Ils sont largement utilisés dans les systèmes traitant de vannes basse température et haute pression, ainsi que dans les canalisations sous pression. De plus, ils sont essentiels dans diverses applications d’ingénierie des fluides, garantissant des connexions fiables et sécurisées.
Levage et gréement
Lorsqu'ils sont associés à des élingues ou à des crochets appropriés, ces composants agissent comme des points de levage fiables. Cela les rend inestimables dans les opérations de levage et de gréage, contribuant ainsi à la sécurité et à l’efficacité sur site.
Automobile et transports
Dans le secteur automobile, ils sont couramment utilisés dans les systèmes de suspension et les liaisons de châssis. De plus, ils jouent un rôle clé dans l’assemblage de vélos pliants et de vélos conçus pour les enfants, soulignant leur polyvalence.
Assemblée générale
Ces composants sont parfaits pour la fabrication de meubles, comme les supports réglables, et sont également largement utilisés dans les installations extérieures comme les fixations de tentes et les équipements de gym. De plus, ils aident à l’assemblage de divers outils matériels.
