Description du produit:

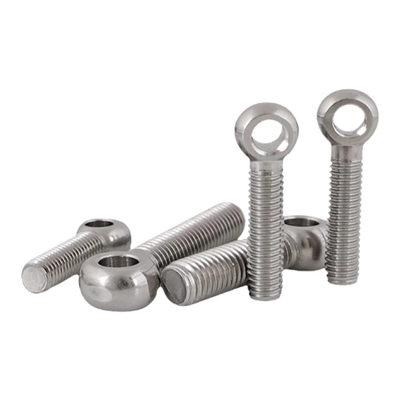

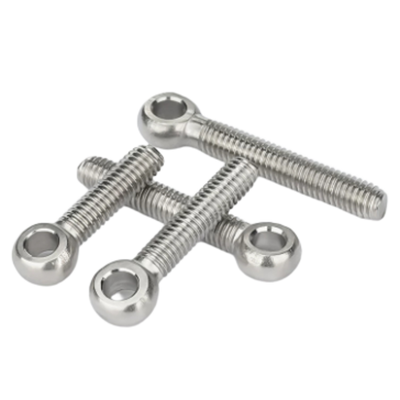

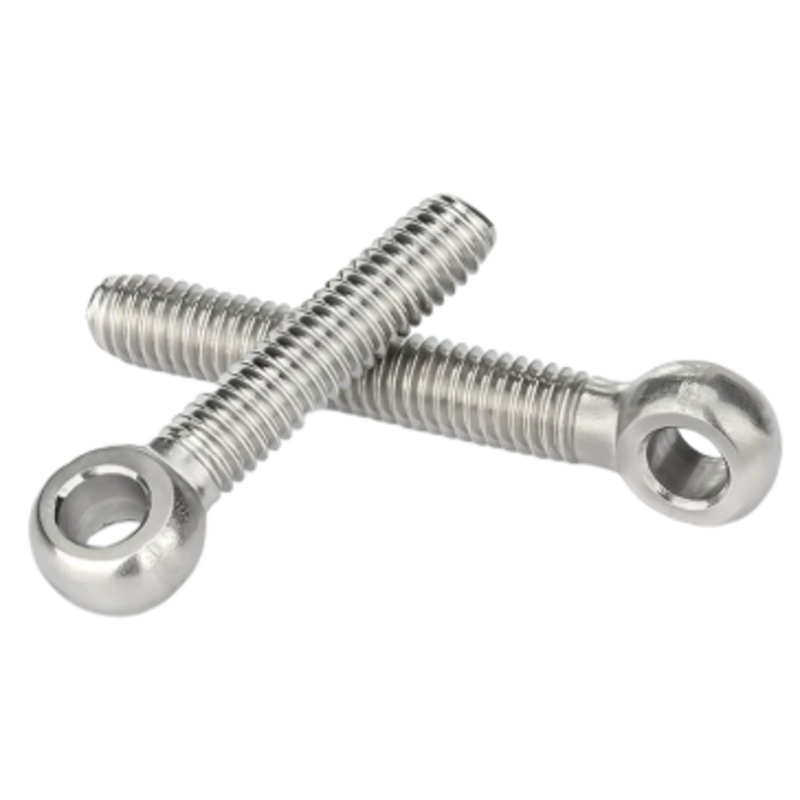

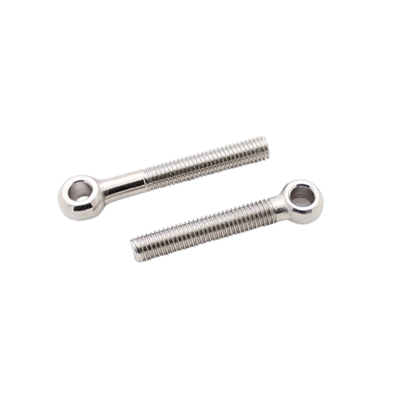

L'Eye Bolt, qui est parfois appelé un Fish Eye Bolt ou Live Joint Screw, est une fixation matérielle hautement adaptable.Il est spécialement conçu pour fournir des connexions flexibles et sécurisées dans diverses applicationsUne extrémité du boulon est dotée d'un œil circulaire précision, tandis que l'autre extrémité est dotée d'une tige entièrement ou partiellement filetée.
Fabriqué à partir de matériaux robustes tels que l'acier inoxydable 304 ou l'acier au carbone (Q235), ce boulon est conçu pour résister à des conditions difficiles.une durabilité exceptionnelleLe processus de fabrication est strictement conforme à la norme GB/T 798-1988 (norme nationale chinoise) et à la norme DIN 444 (norme industrielle allemande),garantissant des dimensions précises et une précision du fil.
Disponible dans une large gamme de tailles, avec des diamètres de fil allant de M6 à M64, ce produit est adapté pour répondre aux exigences de divers projets.Sa conception le rend particulièrement adapté aux applications qui nécessitent un point de pivotementFacile à connecter et à déconnecter, le verrou est un composant indispensable tant pour les opérations industrielles que pour les utilisations générales.
Caractéristiques:
Options de matériaux haut de gamme:Nos produits sont fabriqués à partir de matériaux de haute qualité pour répondre à divers besoins. Vous pouvez choisir entre 304 acier inoxydable (A2), qui offre une résistance exceptionnelle à la rouille et la corrosion,ou Acier au carbone (Q235) qui a été traité avec des revêtements de surface tels que l'oxyde noir ou la galvanisation à chaud pour augmenter sa durabilité.
Résistance élevée:Ces composants sont forgés à partir de matériaux résistants, ce qui garantit une excellente résistance à la traction et des performances durables.8, 8.8, et 10.9 sont disponibles, tandis que les options en acier inoxydable sont livrées avec une qualité A2-70.
Ingénierie de précision:Fabriqué conformément aux normes strictes GB798 et DIN444, chaque pièce présente une surface sphérique lisse ainsi qu'un filetage de haute précision,garantir un fonctionnement fiable et efficace.
Options de filtrage polyvalentes:Pour répondre aux différents besoins de fixation, le produit est disponible en versions à filetage complet et à filetage partiel, offrant une flexibilité d'application.
Conception polyvalente:La conception de l'œil circulaire permet de l'attacher facilement à des broches, des chaînes ou des cordes.
Paramètres techniques:
| La norme |
Le produit doit être présenté à l'essai. |
| La hauteur du fil |
La norme |
| Finition de surface |
Lumineux, lisse, avec peu de taches |
| Matériel |
Acier inoxydable 304, acier au carbone |
| Diamètre du fil |
M6, M8, M10, M12, M16, M20 Jusqu'à M30 |
| Longueur nominale |
50 mm à 200 mm |
| Mon |
M5 |
M6 |
M8 |
M10 |
M12 |
Le M16 |
M20 |
M24 |
M27 |
M30 |
| P |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2.5 |
3 |
3 |
3.5 |
| d1 max |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 min |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| dk max |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| dk min |
10.9 |
12.9 |
16.9 |
18.7 |
23.7 |
30.4 |
38.4 |
43.4 |
48.4 |
53.1 |
| s max |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| s min |
7.52 |
8.52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| Ds max |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
Applications:
Les machines industrielles nécessitent souvent que les composants soient connectés de manière à permettre des ajustements d'angle fréquents ou un démontage facile.Ces connecteurs sont essentiels dans les équipements mécaniques pour assurer la flexibilité et la commodité de maintenance.
Dans le domaine des vannes et des pipelines, ces connecteurs sont largement utilisés, en particulier dans les vannes à basse température et haute pression, ainsi que dans les conduites sous pression et divers systèmes d'ingénierie des fluides.Leur robustesse permet de maintenir des connexions sécurisées et étanches dans des conditions difficiles..
Pour les applications de levage et de fixation, ces composants servent de points de levage fiables.ils facilitent des opérations de levage et de fixation sûres et efficaces, assurant la stabilité et la fiabilité tout au long du processus.
Dans les industries automobile et de transport, ces connecteurs jouent un rôle crucial dans les systèmes de suspension et les connexions de châssis.ils sont couramment utilisés dans l'assemblage de vélos pliants et de vélos pour enfants, où la durabilité et l'ajustabilité sont des considérations importantes.
Enfin, dans les tâches générales d'assemblage,Ces connecteurs sont idéaux pour diverses utilisations telles que la fabrication de meubles, en particulier les supports réglables, ainsi que pour les installations extérieures telles que les fixations de tentes et les équipements de gym.Ils contribuent également efficacement à l'assemblage des outils matériels, améliorant l'intégrité et la fonctionnalité structurelles globales.
