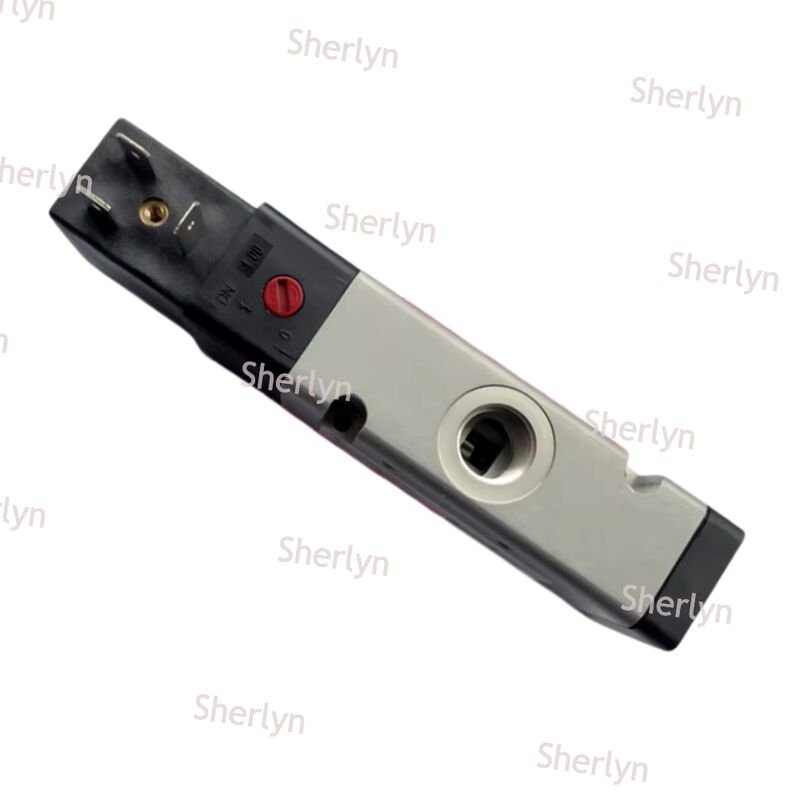

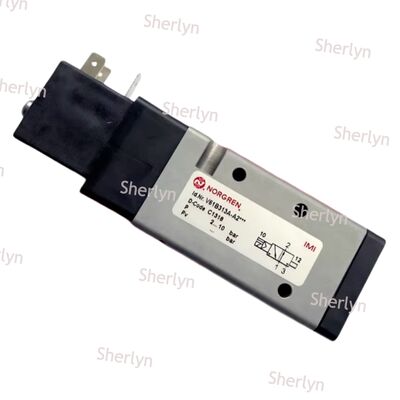

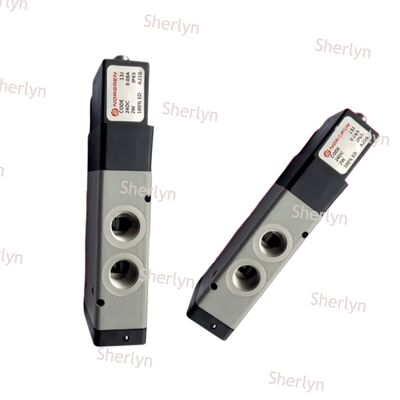

VANNE NORGREN SÉRIE V61 3/2 VOIES, NORMALEMENT OUVERTE, PILOTÉE, COMPACTE ET LÉGÈRE – MODÈLE AA218J

Description du produit :

Cette série d'électrovannes utilise un principe de commande pilote où le mouvement de la bobine principale est contrôlé par une vanne pilote. La vanne pilote est entraînée par une bobine solénoïde, tandis que la bobine principale fonctionne en fonction de la différence de pression dans le fluide. Une telle conception permet à une bobine solénoïde de faible puissance de réguler la fonction marche/arrêt des vannes gérant des débits importants, améliorant ainsi l'efficacité énergétique et l'adéquation aux conditions de pression plus élevées.

Les vannes sont conçues avec un état normalement ouvert, ce qui signifie qu'elles restent ouvertes lorsqu'elles ne sont pas alimentées, permettant au fluide de passer. L'activation de la bobine solénoïde ferme la vanne, arrêtant le flux du fluide. Cette caractéristique normalement ouverte est idéale pour les applications critiques en matière de sécurité où un flux continu est nécessaire en cas de coupure de courant, comme dans les systèmes de refroidissement ou de ventilation d'urgence.

Dotée d'un système de commande à solénoïde unique, la vanne passe entre les positions ouverte et fermée en alimentant ou en coupant l'alimentation d'une bobine solénoïde. Lorsque l'alimentation est coupée, la vanne revient automatiquement à sa position normalement ouverte grâce à la force du ressort ou à la pression du fluide, garantissant un fonctionnement simple et fiable.

Grâce au mécanisme à commande pilote et à une conception optimisée du trajet d'écoulement, ces électrovannes offrent une capacité de débit supérieure. Selon le modèle spécifique, les débits varient de 610 litres par minute à 2600 litres par minute, répondant à une gamme de besoins de débit moyens à importants.

Les vannes fonctionnent généralement dans une plage de pression de 0,2 MPa à 1,0 MPa (2 à 10 bar), certains modèles pouvant supporter des pressions allant jusqu'à 1,6 MPa (16 bar). Il est crucial de maintenir une différence de pression minimale, généralement supérieure à 0,2 à 0,3 bar, pour le bon fonctionnement de la vanne pilote.

Construites avec des corps de vanne en alliage d'aluminium moulé sous pression ou en extrusion d'aluminium, ces vannes offrent des performances légères, durables et résistantes à la corrosion. La bobine et le manchon sont disponibles en variantes à étanchéité métallique pour une longévité accrue ou en variantes à étanchéité souple pour un débit amélioré. Les matériaux d'étanchéité comprennent le NBR ou le FKM, ce qui les rend adaptés à l'air comprimé et à divers autres fluides.

Les bobines solénoïdes sont conçues pour une faible consommation électrique, certains modèles n'utilisant que 1 à 2 watts, ce qui contribue à des économies d'énergie notables. De plus, les vannes offrent un indice de protection IP65, garantissant une étanchéité à la poussière et une résistance aux jets d'eau - idéal pour une utilisation dans des environnements industriels poussiéreux ou humides.

Chaque vanne comprend une fonction de commande manuelle standard, généralement proposée sous forme de bouton-poussoir ou de bouton rotatif à verrouillage. Cette fonction facilite la mise en service du système, la maintenance et permet un fonctionnement manuel en cas d'urgence sans dépendre de l'alimentation électrique.

Les vannes sont livrées avec des filetages de port tels que G1/4, G3/8 ou G1/2, conformes aux normes internationales pour une compatibilité aisée avec divers composants pneumatiques. L'installation peut être effectuée par raccordement en ligne ou par montage sur sous-base, offrant des options d'intégration flexibles en fonction des exigences spécifiques du système.

Applications :

Les lignes de production d'automatisation industrielle sont largement utilisées dans divers processus d'assemblage automatisés, systèmes de manutention et machines d'emballage. Ces systèmes utilisent des vérins à simple effet pour effectuer des fonctions essentielles telles que le serrage, le positionnement et la poussée. La conception privilégie les opérations à haute fréquence et exige une grande fiabilité pour maintenir des flux de production fluides et efficaces.

La commande des actionneurs pneumatiques à simple effet - tels que les vérins à simple effet, les vannes à membrane et les pinces pneumatiques - est généralement gérée à l'aide d'une électrovanne 3/2 voies. Cette vanne est standard dans de telles applications. Notamment, la configuration normalement ouverte (NO) est idéale pour les scénarios de verrouillage de sécurité. Dans ces cas, la vanne s'ouvrira ou se fermera automatiquement en cas de panne de courant, ce qui la rend parfaite pour les systèmes de ventilation d'urgence où la sécurité est primordiale.

Les vannes jouent un rôle vital dans les environnements de processus qui nécessitent une purge périodique ou une décharge de pression. Elles sont utilisées pour contrôler la mise en marche et l'arrêt de l'air comprimé dans de tels systèmes. Les applications clés comprennent les mécanismes de contre-lavage des filtres, les dispositifs d'élimination de la poussière de surface et les circuits de décharge de sécurité associés aux réservoirs d'air, garantissant la sécurité opérationnelle et l'intégrité du système.

Dans l'industrie de l'emballage, ces vannes sont largement utilisées dans des équipements tels que les machines de remplissage, les machines de scellage, les systèmes d'étiquetage et les machines de moulage par soufflage. Elles contrôlent le mouvement rapide des actionneurs pneumatiques, ce qui est essentiel pour maintenir l'efficacité du cycle de production et garantir que la précision de l'emballage est conforme aux normes de qualité.

Les lignes de production automobile utilisent ces vannes de commande dans les dispositifs de soudage, les appareils de peinture, les postes d'assemblage et les machines de traitement des pièces. Ces applications nécessitent des composants capables de résister à l'exposition à l'huile et aux vibrations tout en offrant une longue durée de vie opérationnelle, améliorant ainsi la fiabilité des outils pneumatiques et des équipements auxiliaires dans les environnements de fabrication automobile.

Ces vannes conviennent également au contrôle des systèmes pneumatiques dans les équipements de transformation alimentaire impliqués dans les opérations de moulage par soufflage, de remplissage et de scellage. Il est important de sélectionner des matériaux d'étanchéité et des méthodes de lubrification conformes aux normes alimentaires pour garantir la sécurité et l'hygiène tout au long des processus de production alimentaire et de boissons.

Les installations de protection de l'environnement, telles que les centrales thermiques, les centres de traitement des eaux usées et les unités de traitement des gaz d'échappement, s'appuient sur ces vannes pour le contrôle automatisé des processus. Elles sont responsables de l'actionnement des vannes de commande pneumatiques et des vannes marche/arrêt, facilitant le fonctionnement à distance et améliorant l'efficacité et la sécurité des systèmes de contrôle environnemental.

Certains modèles de vannes sont conçus pour fonctionner dans une large gamme de températures, par exemple de -10°C à +50°C ou plus. Dans les environnements à basse température, l'utilisation d'air sec est recommandée pour éviter les problèmes de gel. De plus, pour les environnements nécessitant des normes antidéflagrantes, des options de bobines antidéflagrantes spéciales sont disponibles pour répondre aux réglementations de sécurité strictes.
