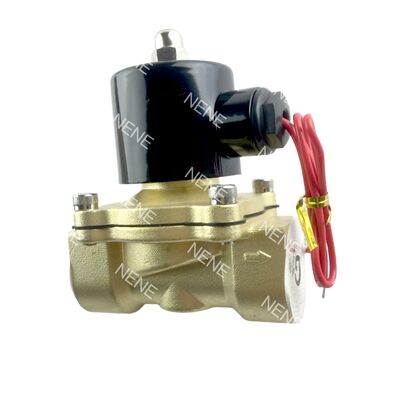

Vanne solénoïde pneumatique UNID UW-15 1/2 pouce DC24V AC220V AC110V Orifice 1/2" 15 mm

Description du produit :

La électrovanne de la série UNID UW est conçue avec un mécanisme à diaphragme pilote et fonctionne comme une vanne normalement fermée. Cela signifie que la vanne reste fermée lorsqu'elle n'est pas alimentée et s'ouvre lorsqu'elle est alimentée, offrant un contrôle fiable dans diverses applications.

Cette série de vannes est capable de fonctionner directement sous une différence de pression nulle, ce qui la rend très polyvalente et adaptée à une large gamme de conditions de fonctionnement. Sa conception assure des performances constantes, même dans les environnements à basse pression.

Les corps de vanne sont construits à partir de différents matériaux en fonction de leur taille. Pour les tailles allant de 3/8" à 1", du laiton forgé est utilisé, tandis que du bronze moulé est sélectionné pour les tailles comprises entre 1¼" et 2". Ces matériaux offrent une excellente résistance à la corrosion, améliorant la durabilité et la durée de vie de la vanne.

Les joints standard de la série UW sont en NBR, classés pour des températures allant jusqu'à 80°C. Cependant, il existe des options de joints en Viton ou en Silicone qui peuvent supporter des températures plus élevées jusqu'à 130°C, répondant ainsi à diverses exigences de température des fluides.

Pour se conformer aux normes internationales de tuyauterie, les vannes sont équipées de raccords filetés standard, y compris BSPT, NPT et BSP. Cela rend l'intégration dans les systèmes existants simple et pratique.

La bobine de la électrovanne de la série UW prend en charge les tensions standard telles que 110VAC, 220VAC et 24VDC. De plus, des tensions de bobine spéciales peuvent être fournies sur demande pour répondre aux besoins spécifiques des clients.

Grâce à sa conception robuste et à ses caractéristiques flexibles, la électrovanne de la série UW trouve de nombreuses applications dans des domaines tels que le traitement de l'eau, l'automatisation industrielle, les systèmes CVC et les applications de transfert d'huile légère.

Caractéristiques :

Le diaphragme pilote est spécialement conçu pour offrir des capacités d'ouverture et de fermeture sensibles, garantissant un contrôle précis. De plus, il offre d'excellentes performances anti-colmatage, ce qui le rend fiable dans diverses conditions de fonctionnement.

Cette vanne fonctionne sans aucune exigence de pression différentielle minimale, ce qui lui permet de fonctionner efficacement même à une différence de pression nulle. Cette caractéristique élargit son utilité dans une large gamme d'applications.

Le corps de la vanne est disponible en deux options de matériaux pour répondre aux différents besoins d'application : laiton forgé pour les tailles allant de 3/8" à 1", et bronze moulé pour les tailles de 1¼" à 2". Pour l'étanchéité, plusieurs matériaux sont proposés, y compris le NBR standard, qui fonctionne jusqu'à 80°C, et des joints Viton ou Silicone en option capables de supporter des températures allant jusqu'à 130°C pour les fluides à température plus élevée.

Elle est compatible avec divers fluides tels que l'eau, l'air et l'huile légère, et prend en charge une large plage de pression différentielle de fonctionnement. Pour des spécifications détaillées, veuillez vous référer à la fiche technique.

Disponible en plusieurs tailles de port de 3/8" à 2", avec des valeurs Cv allant de 2,4 à 48, la vanne répond à divers besoins de débit. La pression différentielle de fonctionnement maximale est de 7 kgf/cm² pour l'air, et jusqu'à 5 kgf/cm² pour l'eau et l'huile légère.

Les options de raccordement fileté comprennent BSPT, NPT et BSP, offrant une flexibilité lors de l'installation. De plus, la tolérance de tension de la bobine est conçue pour la stabilité, avec ±10% pour la tension AC et ±1% pour la tension DC.

Dotée d'une construction compacte et légère, cette vanne est facile à intégrer dans divers systèmes sans ajouter de volume ou de poids significatif.

Paramètres techniques :

Cette électrovanne pour eau est dotée d'un noyau en acier inoxydable, de diaphragmes durables en NBR, Viton ou Silicone, et d'un corps robuste en laiton forgé ou en bronze moulé selon la taille. Le tube et le ressort sont également en acier inoxydable, tandis que la bobine utilise un fil de cuivre spécial (H) pour garantir des performances optimales dans les applications de vannes d'eau.

Applications :

Support et services :

Notre produit d'électrovanne pneumatique est accompagné d'un support technique et de services complets pour garantir des performances optimales et la satisfaction du client. Nous fournissons des guides d'installation détaillés, des manuels d'utilisation et des instructions de maintenance pour aider les utilisateurs à configurer et à utiliser correctement la vanne. Notre équipe de support technique est disponible pour répondre à toutes les demandes relatives au produit, au dépannage et aux demandes de personnalisation. Nous proposons également des services de réparation et de remplacement sous garantie pour garantir la fiabilité et la longévité du produit. De plus, des sessions de formation et un support d'application sont disponibles pour aider les clients à maximiser l'efficacité de leurs systèmes pneumatiques en utilisant nos électrovannes.

Emballage et expédition :

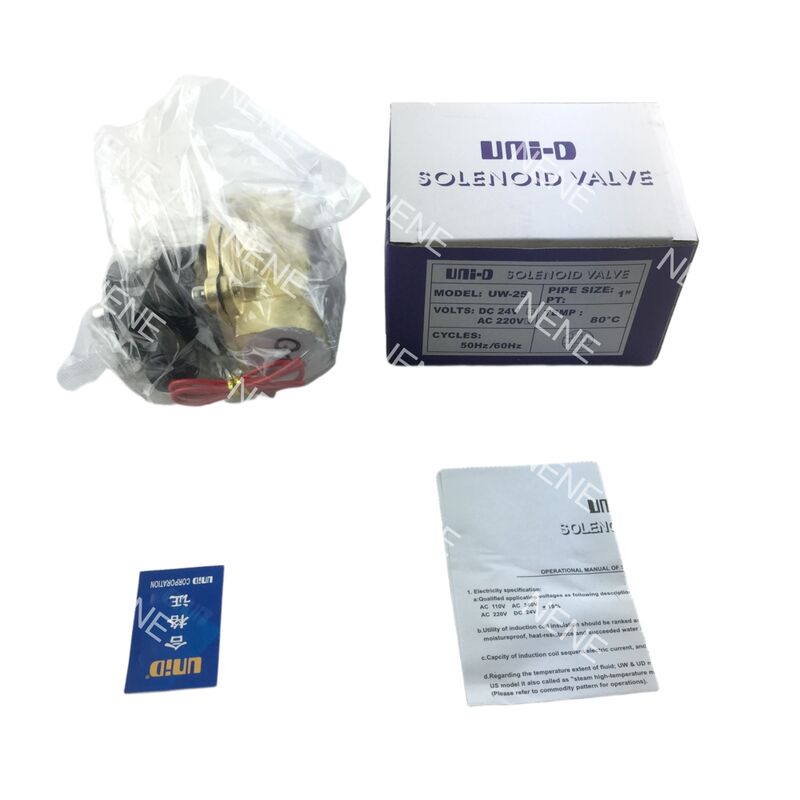

Emballage du produit :

L'électrovanne pneumatique est soigneusement emballée pour garantir une livraison sûre et une protection contre les dommages pendant le transport. Chaque vanne est emballée individuellement dans de la mousse antistatique et placée dans une boîte en carton robuste et sur mesure. La boîte est ensuite scellée avec du ruban adhésif renforcé et étiquetée avec les informations sur le produit, les instructions de manipulation et un code-barres pour le suivi.

Expédition :

Nous proposons des options d'expédition fiables pour livrer l'électrovanne pneumatique rapidement et en toute sécurité. Les produits sont expédiés via des transporteurs de confiance avec suivi disponible pour toutes les commandes. Selon votre emplacement, l'expédition peut prendre entre 3 et 10 jours ouvrables. Nous proposons également des services d'expédition accélérée sur demande. Toutes les expéditions comprennent une assurance pour couvrir tout dommage ou perte potentiel pendant le transport.
