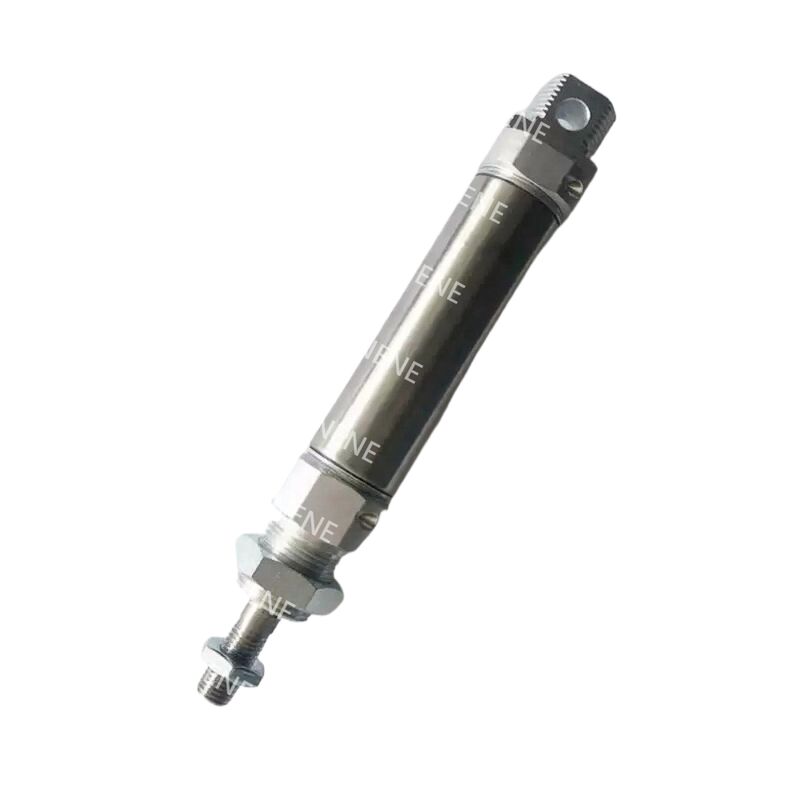

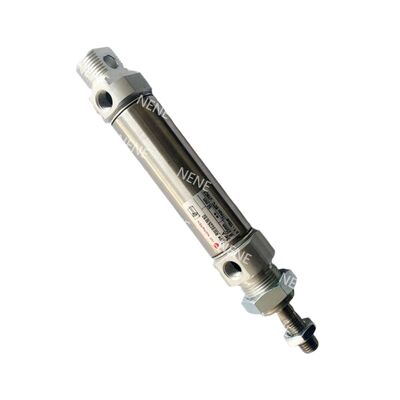

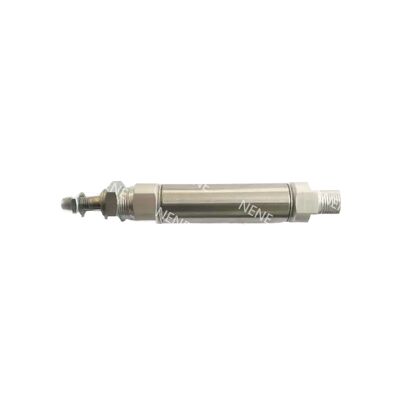

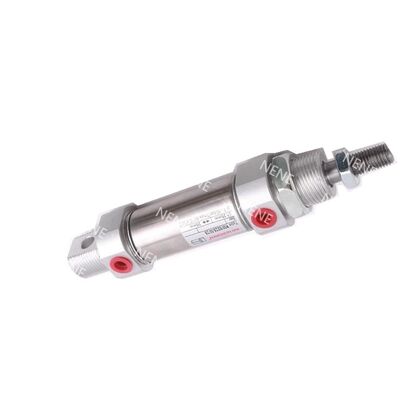

Description du produit:
La série RM/28000/M est constituée de cylindres Roundline compacts à action simple dotés d'un mécanisme de retour de ressort.améliorer leur fonctionnalité et leur fiabilité.
Construit avec un tube en acier inoxydable et des capuchons d'aluminium anodisé transparents, la conception garantit une excellente résistance à la corrosion et une grande durabilité.Cette construction robuste les rend adaptés à des environnements exigeants tout en conservant un profil léger.
En outre, la plage RM/28000/M est entièrement compatible avec la norme ISO 6432,ce qui en fait un choix idéal pour les applications nécessitant des solutions de positionnement pneumatique compactes et une automatisation à courte durée, surtout lorsque l'espace est limité.
Caractéristiques:
Le facteur de forme compact ISO 6432 est conçu pour faciliter l'intégration facile avec les raccords standard, assurant un processus d'installation transparent.
Construit à partir de matériaux résistants à la corrosion, ce produit est idéal pour une utilisation dans des environnements exigeants et difficiles où la durabilité est essentielle.
Doté d'un piston magnétique, il simplifie la détection des limites et améliore la rétroaction de l'automatisation, ce qui en fait un choix efficace pour diverses applications.
Sa conception mécanique robuste comprend des bouchons d'extrémité à double crampon, ce qui lui confère une résistance et une fiabilité supplémentaires pour un fonctionnement à long terme.
Paramètres techniques:
| Nom de l'article |
Spécification |
| Le forage (mm) |
Je vous en prie, prenez soin de moi. |
| Traits standard (mm) |
10, 25, 50 |
| Traction maximale (mm) |
50 |
| Rameau de piston Ø (mm) |
Le nombre d'émissions de CO2 est déterminé en fonction de la fréquence d'émission de CO2. |
| Taille du port |
Le nombre d'heures de travail est calculé en fonction de la période de travail. |
| Moyenne |
Air comprimé filtré, lubrifié ou non lubrifié |
| Pression de fonctionnement |
2 à 10 bar (29 à 145 psi) |
| Température de fonctionnement |
-10°C à +80°C (14°F à 176°F) |
| Opération |
à action simple, à retour de ressort, à piston magnétique |
| Couchage |
Amortissement des tampons |
| Matériau du baril |
d'acier inoxydable |
| Matériau de couverture de bout |
Alliage d'aluminium anodisé clair |
| Matériau de la tige de piston |
d'acier inoxydable |
| Matériau tampon |
Polyuréthane |
| Des joints |
Déchets d'aluminium |
| Conception du capuchon |
Des capsules à extrémité à haute résistance à double crampon |
| Accessoires de série |
Noix de montage du nez, noix de verrouillage de la tige du piston |
| Accessoires facultatifs |
Commutateur à tige avec câble intégré, supports de montage de commutateurs, raccords droits et de coude, matériel de montage |
| Poussée théorique @ 6 bar (N) |
Ø10: 40,7 ; Ø12: 57,7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Force de ressort de retour F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Poids et dimensions |
Voir le tableau complet des dimensions de la feuille de données |
| Variantes |
Port arrière central, couverture arrière plate, options de montage multiples |
| Trousses de service |
Pas disponible |
| Données de charge / déviation |
Consultez les graphiques de charge et de déviation de la fiche de données |
Applications:
Les processus d'assemblage et d'indexation automatisés bénéficient grandement de l'actionnement à courte durée, permettant un mouvement précis et efficace dans des espaces compacts.
La manipulation de composants électroniques, tels que les opérations de pick-and-place, est efficacement prise en charge lorsque des distances de déplacement courtes sont impliquées, assurant précision et rapidité.
Les tâches d'emballage et les applications d'entretien des machines exigent souvent un mouvement compact et répétable, ce qui peut être réalisé grâce à des systèmes d'actionnement spécialisés.
En outre, les applications qui nécessitent une détection de position intégrée reposent sur ces technologies pour maintenir un contrôle et une rétroaction précis tout au long de leur fonctionnement.
Assistance et services:
Notre produit à cylindre pneumatique à piston est conçu pour une performance fiable et efficace dans un large éventail d'applications industrielles.Veuillez vous assurer que vous avez le numéro de modèle, les spécifications et les conditions d'exploitation disponibles pour nous aider à vous aider rapidement.
Nous offrons des services complets, y compris des conseils d'installation, des conseils de maintenance, une assistance pour le dépannage et un soutien pour les pièces de rechange.Notre équipe technique s'engage à vous aider à maximiser les performances et la durée de vie de votre cylindre pneumatique.
Si vous rencontrez des problèmes, les étapes courantes de dépannage comprennent la vérification des fuites d'air, assurer une lubrification appropriée, vérifier l'alignement du montage,et inspecter les joints et les tiges de piston pour les voir usés ou endommagés.
Il est recommandé d'effectuer une maintenance régulière pour éviter les temps d'arrêt et maintenir un fonctionnement optimal.
Pour des manuels détaillés du produit, des documents de service et des FAQ, veuillez consulter les ressources fournies avec votre produit ou visitez notre site officiel.
Nous nous engageons à fournir un excellent service à la clientèle afin d'assurer votre satisfaction et votre succès opérationnel avec nos produits à cylindres pneumatiques à piston.
Emballage et expédition
Notre cylindre pneumatique à piston est soigneusement emballé pour assurer une protection maximale pendant le transport.boîte en carton personnalisée pour éviter tout mouvement ou dommageLes inserts de mousse de protection sont utilisés pour amortir le produit et absorber les chocs.
Pour l'expédition, nous utilisons des transporteurs fiables avec des options de suivi pour garantir une livraison rapide et sûre. Tous les colis sont clairement étiquetés avec des instructions de manutention et des détails du produit.Nous offrons également des options d'expédition accélérée sur demande pour répondre aux besoins urgents.
Avant expédition, chaque cylindre pneumatique à piston subit une inspection de qualité approfondie pour s'assurer qu'il répond à nos normes élevées.Nous nous engageons à livrer votre commande en parfait état et apprécions votre confiance en nos produits.
