Description du produit:

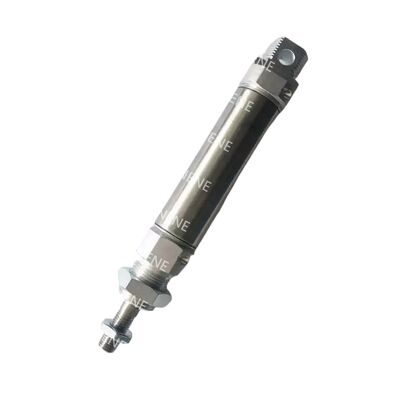

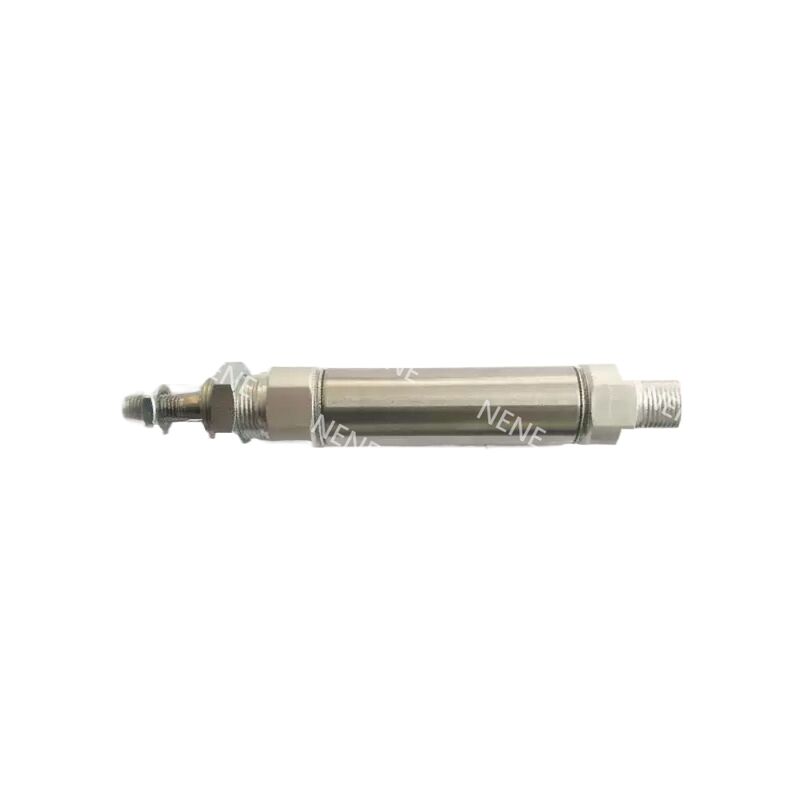

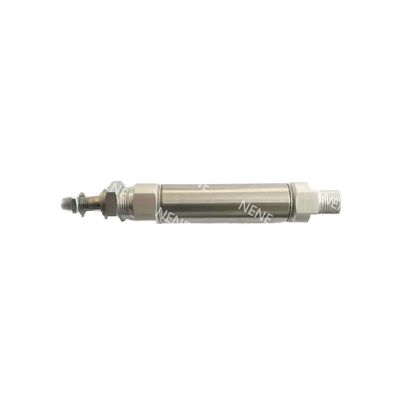

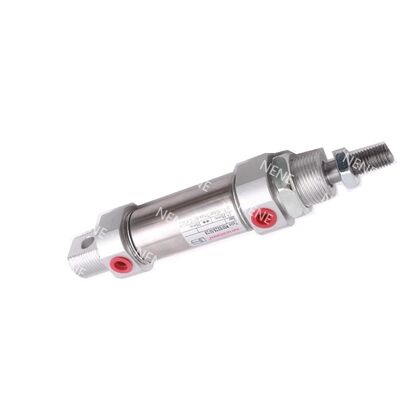

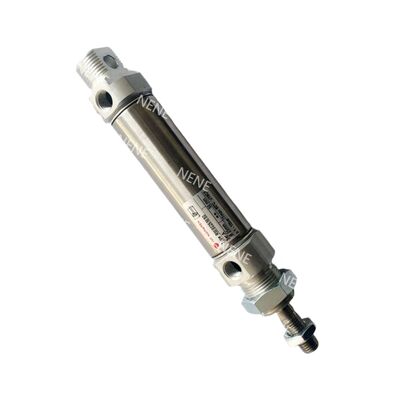

La série RM/28000/M se compose de cylindres Roundline compacts à action simple qui disposent d'un mécanisme de retour de ressort et sont équipés d'un piston magnétique en série.Ces cylindres sont conçus pour offrir des performances fiables dans un facteur de forme compact.
Construits avec un tube en acier inoxydable et des bouchons d'aluminium anodisés transparents, les cylindres offrent une excellente résistance à la corrosion et une durabilité accrue.Cette combinaison garantit une résistance élevée et un fonctionnement durable même dans des environnements difficiles.
En outre, la plage RM/28000/M est entièrement compatible avec la norme ISO 6432,ce qui en fait un choix idéal pour les applications nécessitant un positionnement pneumatique compact et une automatisation à courte durée dans des espaces confinés.
Caractéristiques:
L'appareil est doté d'un facteur de forme ISO 6432 compact, permettant une intégration transparente avec les raccords standard.
Construit avec des matériaux résistants à la corrosion, il convient à une utilisation dans des environnements difficiles et exigeants.Cette durabilité améliore la longévité et la fiabilité du composant dans des conditions difficiles.
Équipé d'un piston magnétique, l'appareil facilite la détection directe des limites et la rétroaction d'automatisation.
Sa construction mécanique robuste comprend des bouchons d'extrémité à double crampon, ce qui améliore la résistance et l'étanchéité.Cette conception contribue à la ténacité globale et aux performances fiables du dispositif.
Paramètres techniques:
| Nom de l'article |
Spécification |
| Le forage (mm) |
Je vous en prie, prenez soin de moi. |
| Traits standard (mm) |
10, 25, 50 |
| Traction maximale (mm) |
50 |
| Rameau de piston Ø (mm) |
Le nombre d'émissions de CO2 est déterminé en fonction de la fréquence d'émission de CO2. |
| Taille du port |
Le nombre d'heures de travail est calculé en fonction de la période de travail. |
| Moyenne |
Air comprimé filtré, lubrifié ou non lubrifié |
| Pression de fonctionnement |
2 à 10 bar (29 à 145 psi) |
| Température de fonctionnement |
-10°C à +80°C (14°F à 176°F) |
| Opération |
à action simple, à retour de ressort, à piston magnétique |
| Couchage |
Amortissement des tampons |
| Matériau du baril |
d'acier inoxydable |
| Matériau de couverture de bout |
Alliage d'aluminium anodisé clair |
| Matériau de la tige de piston |
d'acier inoxydable |
| Matériau tampon |
Polyuréthane |
| Des joints |
Déchets d'aluminium |
| Conception du capuchon |
Des capsules à extrémité à haute résistance à double crampon |
| Accessoires de série |
Noix de montage du nez, noix de verrouillage de la tige du piston |
| Accessoires facultatifs |
Commutateur à tige avec câble intégré, supports de montage de commutateurs, raccords droits et de coude, matériel de montage |
| Poussée théorique @ 6 bar (N) |
Ø10: 40,7 ; Ø12: 57,7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Force de ressort de retour F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Poids et dimensions |
Voir le tableau complet des dimensions de la feuille de données |
| Variantes |
Port arrière central, couverture arrière plate, options de montage multiples |
| Trousses de service |
Pas disponible |
| Données de charge / déviation |
Consultez les graphiques de charge et de déviation de la fiche de données |
Applications:
Les processus d'assemblage et d'indexation automatisés bénéficient de manière significative de l'actionnement à courte durée, permettant des mouvements précis et efficaces dans une plage compacte.
Dans le domaine de la manutention de composants électroniques, les opérations de pick-and-place nécessitent souvent de courtes distances de déplacement pour maintenir la vitesse et la précision.Ces tâches reposent sur des techniques d'actionnement spécialisées qui permettent un positionnement rapide et fiable.
Les applications d'emballage et de manutention de machines nécessitent un mouvement compact et répétable.La capacité de fournir des performances constantes dans un espace limité est cruciale pour optimiser les flux de travail de production et assurer la qualité du produit.
En outre, les applications qui nécessitent une détection de position intégrée peuvent obtenir un contrôle et une rétroaction améliorés.Cette intégration permet d'améliorer la précision et la fiabilité dans divers processus automatisés.
Assistance et services:
Notre cylindre pneumatique à piston est conçu pour des performances élevées et une durabilité dans diverses applications industrielles.et les détails de la question prêts à nous aider à vous fournir une assistance précise.
Nous offrons des services complets, y compris des conseils d'installation, des conseils d'entretien, le dépannage et le soutien de réparation pour maximiser l'efficacité et la durée de vie de votre cylindre pneumatique.
Il est recommandé d'effectuer un entretien régulier pour prévenir l'usure et assurer un fonctionnement optimal.avec une teneur en dioxyde de dioxyde de carbone de 0,25% ou plus, mais pas plus de 0,25%.
Pour toute question technique ou demande de service, notre équipe de support est équipée pour vous aider avec des diagnostics, des pièces de rechange et des informations de garantie pour que vos systèmes pneumatiques fonctionnent sans heurts.
Emballage et expédition
Chaque cylindre pneumatique à piston est soigneusement emballé pour assurer une protection maximale pendant le transport.Il est ensuite placé dans une boîte en carton sur mesure avec des matériaux d'amortissement supplémentaires pour absorber les chocsL'emballage est scellé de manière sûre et étiqueté avec des instructions de manutention pour assurer une livraison sûre.
Pour l'expédition, nous utilisons des transporteurs fiables avec des options de suivi pour fournir des mises à jour en temps réel sur l'état de votre commande.fret aérien accéléréTous les envois sont inspectés avant expédition pour garantir que le produit vous parvienne en parfait état.
