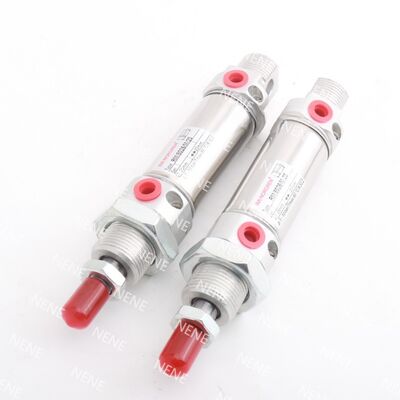

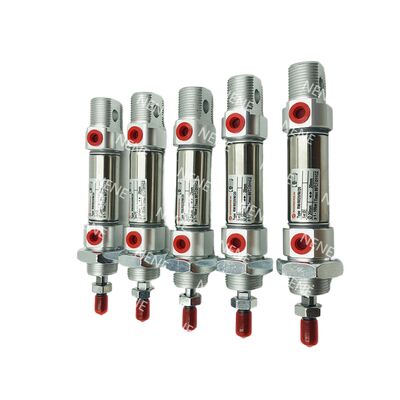

Description du produit:
La série RM/28000/M est constituée de cylindres Roundline compacts à action simple dotés d'un mécanisme de retour de ressort.assurer des performances fiables dans diverses applications.
Construits avec un tube en acier inoxydable et des bouchons d'aluminium anodisé transparents, ces cylindres offrent une excellente résistance à la corrosion et une durabilité.les rendant adaptés à des environnements industriels exigeants.
En outre, la gamme RM/28000/M est conforme à la norme ISO 6432, ce qui garantit la compatibilité avec d'autres composants pneumatiques compacts.Cela les rend particulièrement adaptés aux applications nécessitant un espace d'installation limité, un positionnement pneumatique précis et des tâches d'automatisation à courte durée.
Caractéristiques:
Le facteur de forme compact ISO 6432 permet une intégration transparente avec les raccords standard, ce qui rend l'installation simple et efficace.
Construit à partir de matériaux résistants à la corrosion, ce produit est conçu pour résister à des conditions environnementales difficiles et difficiles, assurant ainsi des performances durables.
La fonctionnalité de piston magnétique améliore la fonctionnalité en simplifiant la détection des limites et en fournissant un retour d'informations d'automatisation fiable.
Avec une conception mécanique robuste qui comprend des bouchons d'extrémité à double crampon, la construction assure une durabilité et un montage sécurisé pour des applications exigeantes.
Paramètres techniques:
| Nom de l'article |
Spécification |
| Le forage (mm) |
Je vous en prie, prenez soin de moi. |
| Traits standard (mm) |
10, 25, 50 |
| Traction maximale (mm) |
50 |
| Rameau de piston Ø (mm) |
Le nombre d'émissions de CO2 est déterminé en fonction de la fréquence d'émission de CO2. |
| Taille du port |
Le nombre d'heures de travail est calculé en fonction de la période de travail. |
| Moyenne |
Air comprimé filtré, lubrifié ou non lubrifié |
| Pression de fonctionnement |
2 à 10 bar (29 à 145 psi) |
| Température de fonctionnement |
-10°C à +80°C (14°F à 176°F) |
| Opération |
à action simple, à retour de ressort, à piston magnétique |
| Couchage |
Amortissement des tampons |
| Matériau du baril |
d'acier inoxydable |
| Matériau de couverture de bout |
Alliage d'aluminium anodisé clair |
| Matériau de la tige de piston |
d'acier inoxydable |
| Matériau tampon |
Polyuréthane |
| Des joints |
Déchets d'aluminium |
| Conception du capuchon |
Des capsules à extrémité à haute résistance à double crampon |
| Accessoires de série |
Noix de montage du nez, noix de verrouillage de la tige du piston |
| Accessoires facultatifs |
Commutateur à tige avec câble intégré, supports de montage de commutateurs, raccords droits et de coude, matériel de montage |
| Poussée théorique @ 6 bar (N) |
Ø10: 40,7 ; Ø12: 57,7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Force de ressort de retour F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Poids et dimensions |
Voir le tableau complet des dimensions de la feuille de données |
| Variantes |
Port arrière central, couverture arrière plate, options de montage multiples |
| Trousses de service |
Pas disponible |
| Données de charge / déviation |
Consultez les graphiques de charge et de déviation de la fiche de données |
Applications:
L'assemblage et l'indexation automatisés impliquent souvent des mouvements précis avec des longueurs de course limitées.
La manipulation de composants électroniques et l'exécution de tâches de ramassage et de dépôt nécessitent un soutien sur de courtes distances.Ces opérations bénéficient de mécanismes d'actionnement fiables et compacts qui peuvent déplacer les composants rapidement et avec précision.
Dans les applications d'emballage et de maintenance des machines, il est fortement nécessaire de disposer d'un mouvement compact et répétable.
De nombreuses applications nécessitent une détection de position intégrée pour surveiller et contrôler le mouvement avec précision.
Assistance et services:
Notre produit à cylindre pneumatique à piston est conçu pour une performance fiable et efficace dans diverses applications industrielles.Veuillez consulter le manuel du produit pour les instructions d'installationAssurez-vous que la bouteille fonctionne dans les plages de pression et de température spécifiées pour éviter les dommages et assurer une fonctionnalité optimale.
L'inspection régulière des joints, des tiges de piston et des tubes de cylindre est recommandée pour maintenir les performances et prolonger la durée de vie du produit.La lubrification doit être appliquée conformément aux instructions d'entretien pour réduire l'usure et prévenir la corrosion..
Si vous rencontrez des problèmes de fonctionnement, vérifiez que les connexions pneumatiques sont sécurisées et que l'air est propre et sec.Des tableaux détaillés de dépannage sont disponibles dans la documentation pour aider à identifier et à résoudre les défauts courants..
Nous offrons également des services de réparation professionnels et des pièces de rechange pour soutenir l'utilisation continue de votre cylindre pneumatique à piston.Notre équipe technique est dédiée à assurer le bon fonctionnement de votre équipement tout au long de sa durée de vie..
