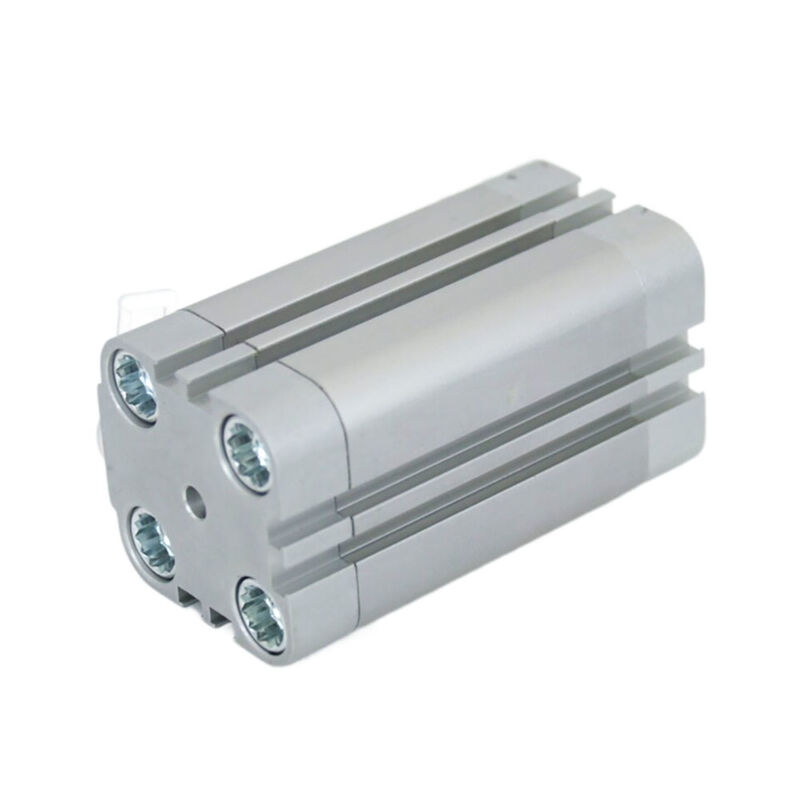

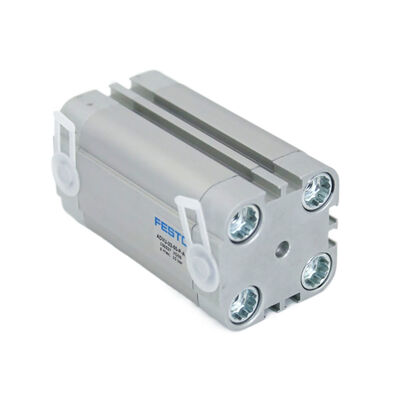

Vérin compact ADVU-50-15-P-A FESTO ADVU-50-5/10/15/20/25/30/40/50/90-P-A/-A-P-A

Description du produit:

Les cylindres compacts de la série ADVU de FESTO sont des actionneurs pneumatiques conçus avec un profil d'économie d'espace et des capacités multifonctionnelles.Ces bouteilles sont largement utilisées dans divers systèmes automatisés, équipements de fabrication et autres applications industrielles.

Ces bouteilles fonctionnent en mode double action et utilisent de l'air comprimé conforme à la norme ISO 8573-1:2010 [7:4La pression de fonctionnement typique varie de 0,08 MPa à 1 MPa (équivalent à 0,8 bar à 10 bar), tandis que la température de fonctionnement varie de -20°C à 80°C.d'une résistance à la corrosion de classe 2, ces bouteilles conviennent aux environnements soumis à des contraintes corrosives modérées.

Le diamètre du piston est disponible dans un large éventail de tailles, y compris 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm et 125 mm.Les longueurs de course standard varient de 5 mm à 80 mm, avec des traits optionnels allant de 1 mm à 400 mm, selon le diamètre du piston sélectionné.

Les matériaux de construction comprennent une tige de piston en acier inoxydable de haute alliage et des barils de cylindres en alliage d'aluminium forgé et des bouchons d'extrémité.Les joints dynamiques sont composés de caoutchouc nitrile (NBR) et de polyuréthane thermoplastique (TPE-U), également connu sous le nom de PU), assurant la durabilité et la fiabilité.

La conception de la série ADVU est caractérisée par un profil mince avec des surfaces lisses et des rainures sur trois côtés qui permettent de détecter la position.Les bouchons de l'avant et de l'arrière sont fixés directement au canon du cylindre à l'aide de vis de tête de prise hexagonale, offrant une construction robuste et compacte.

Divers modèles dérivés existent, tels que le type S1 qui comprend un roulement à barres de piston étendu, S2 avec une barre de piston à double extrémité,S6 équipé de joints résistants aux températures élevées pouvant résister jusqu'à 120 °C, et S20 avec une tige creuse à double extrémité, entre autres.

La flexibilité d'installation est assurée par plusieurs options de montage.Le cylindre peut être fixé à l'aide de vis de tête de prise hexagonale ou monté en utilisant les rainures à trois côtés en combinaison avec un large éventail d'accessoires de montage, qui répondent à des exigences d'application diverses.

Pour la détection de la position, les cylindres sont compatibles avec des capteurs de proximité qui s'intègrent dans les rainures de profil à la surface.Cette configuration simplifie le remplacement du capteur sans ajustement à la configuration de montage initiale.

Par rapport aux bouteilles standard conformes à la norme ISO 15552, la série ADVU réduit les besoins en espace de 50%, offrant une solution compacte qui optimise les surfaces d'installation.Fabriqués à partir de matériaux de qualité supérieure, ces cylindres offrent une structure solide avec une excellente résistance à la corrosion et des performances opérationnelles constamment stables et fiables.

Paramètres techniques:

Applications:

Le cylindre pneumatique à piston FESTO ADVU est un cylindre d'automatisation très polyvalent conçu pour un large éventail d'applications industrielles.Avec sa carrosserie en aluminium et son piston ovale pour une protection et un guidage de torsion améliorés, ce cylindre à piston à air est conçu pour fournir des performances fiables dans diverses conditions de travail.le modèle ADVU garantit le respect des réglementations internationales en matière de qualité et de sécurité, ce qui en fait un choix idéal pour les systèmes automatisés nécessitant une précision et une durabilité.

Ce cylindre pneumatique à double action fonctionne efficacement avec un piston de 12 mm de diamètre équivalent, offrant un mouvement en douceur et contrôlé adapté à de nombreuses tâches d'automatisation.La tige du piston est équipée d'un fil M3, ce qui permet de fixer facilement et en toute sécurité les effets de fin ou d'autres composants mécaniques.amélioration de son adaptabilité à différentes machines et lignes de montage.

Dans les environnements de fabrication, le cylindre à piston à air ADVU est couramment utilisé dans les bras robotiques, les systèmes de convoyeurs, les machines d'emballage et les équipements de manutention de matériaux.Sa carrosserie en aluminium offre une construction légère mais robuste, permettant des mouvements rapides et précis essentiels pour les processus de production à grande vitesse.réduire les temps d'arrêt et accroître l'efficacité opérationnelle globale.

L'emballage et la livraison de la bouteille pneumatique FESTO ADVU sont adaptés aux besoins du client, avec des options d'emballage telles que des cartons disponibles pour assurer un transit sûr.,avec jusqu'à 5000 pièces disponibles par mois, et un délai de livraison de seulement 1-7 jours ouvrables après le paiement.les prix sont négociables en fonction de la quantité et des spécifications de la commande.

Le cylindre d'automatisation ADVU est très adapté à des industries telles que la fabrication automobile, l'assemblage électronique, la transformation des aliments et des boissons et les solutions d'automatisation générales.Sa taille compacte et son fonctionnement fiable permettent une intégration transparente dans des systèmes complexes où un mouvement linéaire précis est essentielQue ce soit pour pousser, tirer, soulever ou positionner, ce cylindre à piston à air garantit des performances constantes et une longue durée de vie.

Dans l'ensemble, le cylindre pneumatique à piston FESTO ADVU se distingue comme un choix fiable pour les entreprises à la recherche d'actionneurs pneumatiques efficaces, personnalisables et certifiés CE.Sa combinaison d'une carrosserie en aluminium durable, la conception de piston ovale résistant à la torsion et les options de montage flexibles en font un composant clé des machines et équipements automatisés modernes.

Emballage et expédition

Notre cylindre pneumatique à piston est soigneusement emballé pour s'assurer qu'il arrive en parfait état.Chaque cylindre est enveloppé dans de la mousse de protection et placé dans une boîte de carton solide pour éviter tout dommage pendant le transport.L'emballage est conçu pour protéger le produit de l'humidité, de la poussière et des chocs.

Pour l'expédition, nous utilisons des transporteurs fiables qui offrent des options de suivi et d'assurance. Le produit est expédié avec une étiquette et une documentation claires pour faciliter la livraison en douceur.Selon la destination, les délais de livraison peuvent varier, mais nous nous efforçons d'expédier toutes les commandes rapidement pour répondre à vos exigences.
