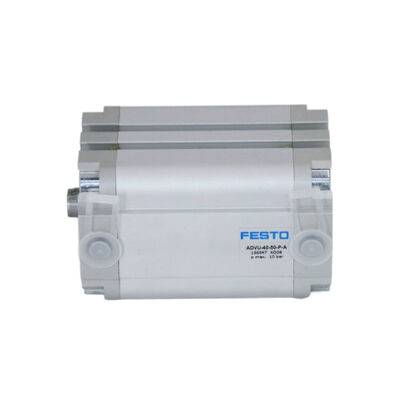

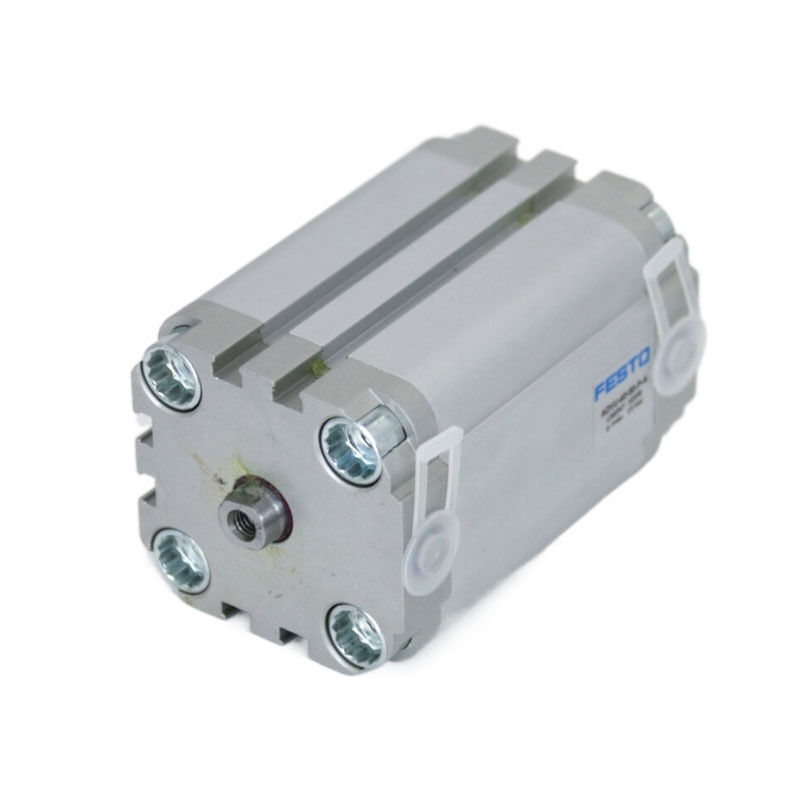

ADVU-63-30-A-P-A 156649 FESTO Vérin compact ADVU-63-5/10/15/20/25/30/35/40-A-P-A

Description du produit :

Les vérins compacts de la série ADVU de FESTO sont des actionneurs pneumatiques conçus avec un profil peu encombrant et des fonctionnalités polyvalentes. Ils sont largement utilisés dans les systèmes automatisés, les équipements de fabrication et diverses autres applications industrielles. Vous trouverez ci-dessous un aperçu détaillé de leurs attributs et des spécifications du produit.

Ces vérins fonctionnent en mode double effet et utilisent de l'air comprimé conforme à la norme ISO 8573-1:2010 [7:4:4]. La pression de service est généralement comprise entre 0,08 MPa et 1 MPa (0,8 bar à 10 bar). Ils sont capables de fonctionner dans une plage de températures de service allant de -20℃ à 80℃.

La résistance à la corrosion de ces vérins est classée comme Classe 2, ce qui les rend adaptés aux environnements soumis à une corrosion modérée. Ils sont disponibles dans une variété de diamètres de piston, notamment 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm et 125 mm.

En ce qui concerne la course, la course standard est comprise entre 5 mm et 80 mm, tandis que les courses optionnelles peuvent s'étendre de 1 mm à 400 mm. La plage de course disponible dépend du diamètre de piston spécifique choisi. La tige de piston elle-même est fabriquée en acier inoxydable à haute teneur en alliage, ce qui garantit durabilité et robustesse.

Le corps du vérin et les embouts sont fabriqués en alliage d'aluminium forgé, et les joints dynamiques sont composés de caoutchouc nitrile (NBR) ou de polyuréthane thermoplastique (TPE-U/PUs), offrant des performances d'étanchéité fiables.

La conception des vérins de la série ADVU se caractérise par un profil mince avec des surfaces lisses et des rainures sur trois côtés qui supportent la détection de position. Les embouts avant et arrière sont vissés directement sur le corps du vérin, tandis que l'assemblage est facilité par des vis à tête hexagonale.

Une large gamme de types dérivés est disponible pour répondre aux différents besoins d'application. Ceux-ci incluent la variante S1 avec un palier de tige de piston étendu, la tige de piston à double extrémité S2, le modèle S6 équipé de joints résistants aux hautes températures pouvant résister jusqu'à 120℃, et le S20 avec une tige de piston creuse à double extrémité, entre autres.

Les vérins ADVU prennent en charge plusieurs options de montage. L'installation peut être effectuée à l'aide de vis à tête hexagonale ou en tirant parti des rainures sur les trois côtés ainsi que d'une sélection complète de composants de montage, répondant ainsi à diverses exigences de montage.

La détection de position est facilitée grâce à la compatibilité avec les capteurs de proximité. Ces capteurs peuvent être intégrés directement dans les rainures du profil et montés à fleur de la surface, ce qui permet un remplacement facile sans avoir besoin de modifier la configuration de montage d'origine.

En termes de performances, ces vérins compacts offrent des avantages significatifs. Par rapport aux vérins standard similaires conformes à la norme ISO 15552, ils réduisent l'espace requis jusqu'à 50 %. La conception compacte assure une utilisation efficace de l'espace d'installation tout en maintenant des matériaux de haute qualité, une construction robuste, une excellente résistance à la corrosion et des performances opérationnelles constantes et fiables.

Paramètres techniques :

Applications :

Le vérin pneumatique à piston FESTO ADVU est un vérin d'automatisation très polyvalent et fiable, conçu pour répondre aux besoins exigeants des applications industrielles modernes. Certifié selon les normes CE, ce vérin compact garantit la conformité aux normes de sécurité et de qualité, ce qui en fait un choix idéal pour divers systèmes automatisés. Son mode de fonctionnement à double effet permet un contrôle précis du mouvement du piston, offrant des performances efficaces et constantes dans un large éventail de scénarios.

Avec une course de 10 mm et un filetage de tige de piston M3, le modèle ADVU est parfaitement adapté aux applications nécessitant des dimensions compactes sans compromettre la puissance et la durabilité. La conception du piston ovale offre une excellente protection contre la torsion et guide le piston en douceur, assurant la stabilité et réduisant l'usure au fil du temps. Cette caractéristique fait du FESTO ADVU une excellente option pour le montage dans n'importe quelle position, offrant une flexibilité d'installation et d'intégration dans les configurations d'automatisation.

Le vérin compact est largement utilisé dans les lignes de fabrication où les contraintes d'espace exigent des composants plus petits mais efficaces. Sa capacité à fonctionner de manière fiable dans des espaces restreints le rend idéal pour les machines d'emballage, l'automatisation de l'assemblage et les systèmes robotiques. Le vérin pneumatique à piston est également couramment utilisé dans les équipements de manutention de précision, où un mouvement linéaire précis et reproductible est essentiel au processus de production.

Grâce à la capacité d'approvisionnement robuste de FESTO de 5000 pièces par mois et à une quantité minimale de commande d'une seule unité, les entreprises peuvent facilement se procurer ce vérin d'automatisation en fonction de leur échelle de production. Les prix sont négociables et le produit est expédié dans des cartons ou un emballage personnalisé selon les exigences du client, assurant une livraison en toute sécurité dans les 1 à 7 jours ouvrables après le paiement. Les conditions de paiement sont flexibles, acceptant T/T, Western Union et PayPal pour s'adapter aux diverses préférences des clients.

Dans l'ensemble, le vérin pneumatique à piston FESTO ADVU se distingue comme une solution de vérin compact qui combine hautes performances, flexibilité et fiabilité. Ses applications s'étendent à divers secteurs industriels, notamment l'assemblage automobile, la fabrication électronique, l'emballage des aliments et des boissons, et tout scénario nécessitant un contrôle précis du mouvement linéaire dans des espaces compacts. Cela en fait un composant indispensable pour les ingénieurs en automatisation et les intégrateurs de systèmes qui recherchent l'efficacité et la qualité dans leurs systèmes pneumatiques.

Emballage et expédition :

Emballage et expédition du produit pour le vérin pneumatique à piston

Chaque vérin pneumatique à piston est soigneusement emballé pour garantir qu'il arrive en parfait état. Le vérin est d'abord enveloppé dans de la mousse protectrice ou du papier bulle pour éviter tout dommage pendant le transport. Il est ensuite placé à l'intérieur d'une boîte en carton robuste, qui est renforcée avec des matériaux de rembourrage supplémentaires tels que des coussins d'air ou des cacahuètes d'emballage pour minimiser les mouvements.

Pour les commandes en gros, plusieurs unités sont emballées en toute sécurité dans des cartons plus grands avec des séparateurs pour éviter les chocs entre les vérins individuels. Tous les colis sont clairement étiquetés avec les informations sur le produit, les instructions de manipulation et les détails d'expédition.

Les méthodes d'expédition comprennent le fret terrestre standard, le fret aérien ou les services de messagerie express, selon la préférence du client et l'urgence de la livraison. Nous travaillons avec des partenaires logistiques fiables pour assurer une livraison rapide et sûre à l'endroit spécifié.

Avant l'expédition, chaque vérin subit une inspection et des tests de qualité approfondis pour garantir des performances optimales. Les informations de suivi sont fournies une fois la commande expédiée, ce qui permet aux clients de suivre leur envoi jusqu'à ce qu'il arrive à leur porte.
