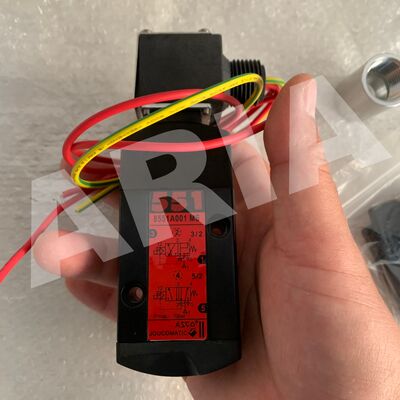

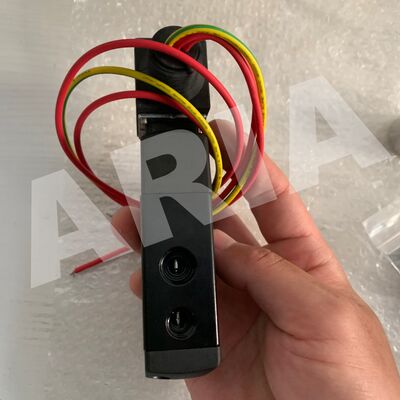

Vanne électromagnétique ASCO EF8551A001MS DC24/DCD Emerson NPT 1/4

Description du produit :

Les séries ASCO 551, 553 et 531 représentent des vannes électromagnétiques compactes à tiroir conçues pour différentes applications industrielles. Bien qu'elles partagent une conception de base commune, elles diffèrent par des paramètres spécifiques tels que les tailles de ports et les capacités de débit, ce qui les adapte à des scénarios d'utilisation distincts. Ces vannes sont largement déployées pour le contrôle des gaz dans des secteurs tels que le génie chimique, la transformation des aliments et la fabrication de boissons.

Vous trouverez ci-dessous un aperçu détaillé de chaque série et de ses attributs uniques :

Communément connue sous le nom de série 8551, cette vanne est une vanne à tiroir 3 voies et 4 voies de 1/4 de pouce optimisée pour le contrôle de l'air et des gaz inertes dans des environnements difficiles. Elle est conçue pour résister aux conditions dangereuses et corrosives fréquemment rencontrées dans les milieux industriels.

• Paramètres clés : La pression de service varie de la dépression jusqu'à 150 psi, tandis que la température du fluide s'étend de -60 °C à 80 °C. Son débit varie de 0,5 à 1,0 Cv (0,43 à 0,86 Kv). La vanne prend en charge plusieurs options de tension, notamment des tensions continues comme 6 VCC, 12 VCC, 24 VCC et des tensions alternatives telles que 24 VCA, 110 VCA et 220 VCA, s'adaptant ainsi à divers environnements d'alimentation électrique.
• Structure et matériaux : Le corps de la vanne est disponible en aluminium anodisé, en laiton et en acier inoxydable en option. Les types de ports incluent G ISO228/1 - G BSPP et NPTF, avec des raccords via des filetages NPT ou BSP de 1/4 de pouce. La série propose plusieurs modes de fonctionnement tels que 3/2 normalement fermé (NF), 4/2, 4/3 centre fermé (CF) et 4/3 normalement ouvert (NO). Les configurations à simple et double bobine sont prises en charge, et l'installation peut être effectuée dans n'importe quelle orientation.
• Principaux avantages et applications : Dotées d'une conception d'étanchéité hybride combinant des joints durs en T avec des joints toriques flexibles, ces vannes garantissent une excellente étanchéité et une résistance à la contamination particulaire, permettant un fonctionnement stable sur des millions de cycles. Les certifications telles que ATEX, UL et CSA attestent de leur qualité antidéflagrante. Elles sont particulièrement adaptées au traitement chimique, au raffinage du pétrole, aux industries agroalimentaires et aux applications des sciences de la vie.

Également connu sous le nom de série 8553, ce modèle présente une taille de port plus grande de 1/2 pouce et une capacité de débit plus élevée par rapport à la série 551. Comme son homologue, il est principalement utilisé pour le contrôle de l'air et des gaz inertes.

• Paramètres clés : Il fonctionne de la dépression jusqu'à 150 psi, avec une plage de débit améliorée de 2,0 à 6,0 Cv (1,73 à 5,19 Kv), offrant des performances de débit supérieures. Les configurations de tension sont alignées sur la série 551, garantissant la compatibilité dans différents scénarios d'alimentation. La vanne répond à un indice de protection IP65 et prend en charge les boucles de sécurité fonctionnelle jusqu'à SIL3, garantissant des normes de sécurité élevées.
• Structure et matériaux : Le corps de la vanne peut être construit en aluminium, en laiton ou en acier inoxydable 316L. Les types de ports incluent G ISO228/1 - G BSPP et NPTF, avec des raccords utilisant des filetages NPT ou BSP de 1/2 pouce. Les options d'installation comprennent le montage sur des actionneurs avec des interfaces NAMUR conformes à la norme VDI/VDE3845 ou le montage direct sur tuyau via des raccords filetés.
• Principaux avantages et applications : Le port d'échappement est raccordable et les ports NAMUR sont positionnés du même côté, améliorant la protection contre la poussière et l'entrée d'eau. La vanne combine des caractéristiques d'étanchéité et d'antidéflagration avec une conception à faible consommation d'énergie, idéale pour les environnements d'alimentation à distance. Elle est couramment utilisée dans des scénarios industriels exigeants nécessitant des débits élevés, tels que le génie chimique et les opérations de raffinage.

La série 531 est axée sur la sécurité et la fiabilité, offrant des variantes antidéflagrantes et non antidéflagrantes. Son rôle principal est le contrôle pilote des actionneurs dans les industries chimiques et hybrides, avec des modèles notables, notamment SCG531C001MS.

• Paramètres clés : La pression de service varie de -0,95 bar à +10 bar, avec une tolérance de température ambiante de -10 °C à +60 °C. À 6 bar, la vanne fournit un débit de 1 150 L/min (ANR). La taille de l'interface est G1/4 avec un diamètre de port de 6 mm et un coefficient de débit de 0,95 m³/h. Les tensions courantes sont 220 VCA et 24 VCC. La consommation électrique de la bobine présente une puissance d'appel de 6 VA et une puissance de maintien de 3,5 VA.
• Structure et matériaux : Elle est dotée d'un corps en aluminium anodisé noir, de joints en T antiadhésifs à faible frottement pour une étanchéité optimale, ainsi que de couvercles supérieurs et d'embouts en polyamide. Les pièces internes sont fabriquées en acétal et en aluminium. Les connexions électriques sont disponibles en types DIN ou métal M12, avec une installation via les normes NAMUR. Le port d'échappement utilise une interface filetée pour réduire l'entrée d'impuretés.
• Principaux avantages et applications : Une conception de circulation d'air interne permet d'empêcher l'entrée d'humidité dans l'actionneur et le corps de la vanne, minimisant ainsi le risque de corrosion. Cette série est conforme aux normes de sécurité EN60730 et détient des certifications antidéflagrantes telles que ATEX et IECEx. Sa propreté et sa fiabilité la rendent bien adaptée aux industries ayant des exigences de propreté environnementale strictes, telles que les secteurs pharmaceutique et agroalimentaire, en plus de son utilisation dans le contrôle pilote des actionneurs au sein de l'industrie chimique.

Paramètres techniques :

Applications :

La vanne électromagnétique ASCO est un composant très polyvalent et fiable, largement utilisé dans diverses applications industrielles et commerciales. En tant que vanne à tiroir électromagnétique à 2 voies avec un corps en aluminium robuste, elle est conçue pour fonctionner efficacement sous une pression nominale allant jusqu'à 400 bar et dans une plage de température de -60 °C à 80 °C. Cela la rend idéale pour contrôler le débit de liquides et de gaz dans des environnements exigeants.

L'une des principales occasions d'application de la vanne électromagnétique ASCO est dans les systèmes de contrôle de fluides automatisés où une régulation précise est essentielle. Des industries telles que le traitement chimique, le traitement de l'eau et les systèmes CVC utilisent fréquemment cette vanne électromagnétique en raison de son temps de réponse rapide et de ses performances fiables. Sa méthode de connexion de type plaque permet une installation et une intégration faciles dans les systèmes existants, améliorant ainsi l'efficacité opérationnelle.

Dans les usines de fabrication, la vanne à tiroir électromagnétique ASCO est souvent utilisée pour gérer les circuits pneumatiques et hydrauliques, assurant ainsi le bon fonctionnement des machines et des mécanismes de sécurité. Sa certification CE garantit la conformité aux normes internationales de sécurité et de qualité, ce qui en fait un choix de confiance pour les ingénieurs et les concepteurs de systèmes. De plus, l'adaptabilité de la vanne à différentes exigences d'emballage, y compris l'emballage en carton ou les solutions personnalisées selon la demande du client, facilite une gestion transparente de la chaîne d'approvisionnement.

La vanne électromagnétique ASCO est également populaire dans les secteurs automobile et aérospatial où la précision et la durabilité sont primordiales. Sa capacité à fonctionner de manière fiable sous des températures extrêmes et des pressions élevées la rend adaptée au contrôle des systèmes de carburant, des circuits de refroidissement et d'autres voies de fluides critiques. De plus, avec une capacité d'approvisionnement de 5 000 pièces par mois et une quantité minimale de commande d'une seule unité, les clients peuvent facilement se procurer cette vanne pour les projets à grande échelle et les besoins de maintenance plus petits.

Les clients bénéficient de conditions de paiement flexibles, notamment T/T, Western Union et Paypal, et peuvent s'attendre à une livraison rapide dans les 1 à 7 jours ouvrables suivant la confirmation du paiement. Les prix sont négociables, ce qui permet des solutions sur mesure qui respectent les contraintes budgétaires sans compromettre la qualité. Dans l'ensemble, la vanne électromagnétique ASCO représente une solution fiable, efficace et adaptable pour un large éventail de scénarios d'application nécessitant un contrôle précis des fluides.

Emballage et expédition :

Chaque vanne électromagnétique ASCO est soigneusement emballée pour assurer une protection pendant le transport. La vanne est d'abord placée dans un sac en plastique protecteur pour éviter la contamination par l'humidité et la poussière. Elle est ensuite solidement positionnée à l'intérieur d'un insert en mousse sur mesure à l'intérieur d'une boîte en carton robuste pour minimiser les mouvements et les dommages potentiels.

L'emballage comprend toute la documentation nécessaire, telle que les instructions d'installation, les informations de garantie et une carte de certification du produit. Pour les expéditions en vrac, les vannes sont emballées dans des cartons plus grands avec un rembourrage adéquat entre les boîtes individuelles pour offrir une protection supplémentaire.

L'expédition est assurée par des transporteurs fiables avec des options de livraison accélérée ou standard pour répondre aux exigences des clients. Chaque envoi est étiqueté avec des instructions de manipulation et des informations de suivi pour assurer une livraison sûre et rapide des vannes électromagnétiques ASCO à l'emplacement du client.
