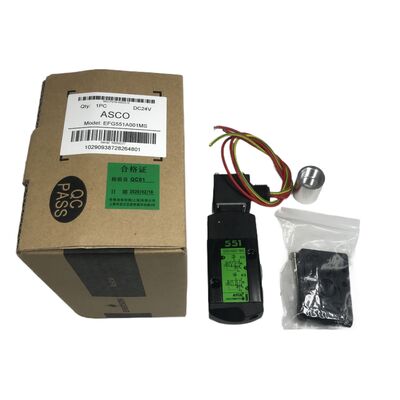

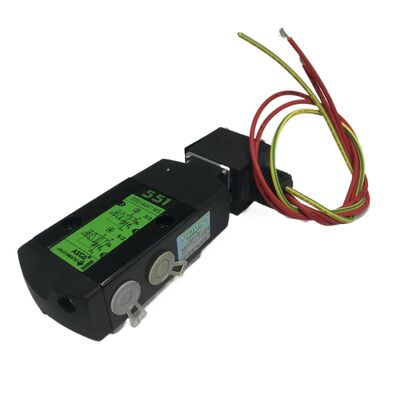

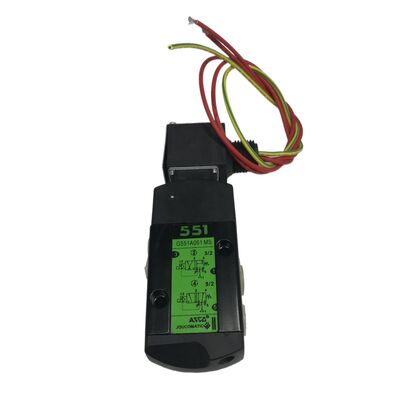

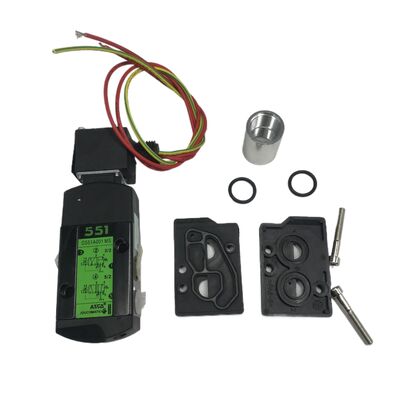

La série G531B017 EFG531B017MS ASCO de la série ASCO531Série 1/4 à l'épreuve de l'explosion

Description du produit:

Les séries ASCO 551, 553 et 531 représentent un groupe de soupapes électromagnétiques compactes de type bobine, chacune se distinguant par des paramètres spécifiques tels que la taille du port et la capacité de débit,ciblant différents scénarios d'applicationCes vannes sont largement utilisées pour la régulation des gaz dans des industries telles que la transformation chimique et le secteur des aliments et des boissons.Vous trouverez ci-dessous une vue d'ensemble complète des caractéristiques de chaque série:

1. série 551

Également connu sous le nom de série 8551, ce modèle est une soupape à bobine magnétique compacte de 1/4 de pouce à 3 voies et 4 voies.Il est conçu spécifiquement pour contrôler l'air et les gaz inertes dans des environnements exigeants et corrosifs, ce qui le rend adapté à diverses applications dangereuses.

• Paramètres clés:La pression de fonctionnement varie de conditions de vide jusqu'à 150 psi, avec une tolérance de température moyenne entre -60°C et 80°C. Les débits varient de 0,5 à 1,0 Cv (0,43 à 0,86 Kv).Il prend en charge plusieurs configurations de tension, y compris les options CC (6VDC, 12VDC, 24VDC, etc.) et les options CA (24VAC, 110VAC, 220VAC, etc.), s'adaptant efficacement à diverses sources d'alimentation.
• Structure et matériaux:Le corps de la vanne peut être fabriqué en aluminium anodisé, laiton ou acier inoxydable (facultatif).Il prend en charge divers modes de fonctionnement tels que 3/2 NC (Normalement Fermé)Des configurations à bobine simple et à double bobine sont disponibles, avec une installation possible dans n'importe quelle orientation.
• Principaux avantages et applications:Doté d'une conception hybride de joints en T rigides combinés à des joints en O flexibles, il offre des capacités d'étanchéité robustes et une excellente résistance à la contamination,assurant des performances stables sur des millions de cyclesLa soupape est certifiée à plusieurs reprises pour sa résistance aux explosions, notamment ATEX, UL et CSA.et les industries des sciences de la vie.

2. série 553

Connue également sous le nom de série 8553, cette soupape est livrée avec une taille de port de 1/2 pouce plus grande et une capacité de débit accrue par rapport à la série 551..

• Paramètres clés:Il fonctionne dans un vide jusqu'à 150 psi. La capacité de débit varie de 2,0 à 6,0 Cv (1,73 à 5,19 Kv), offrant une performance de débit supérieure.Options de tension alignées sur celles fournies dans la série 551Il est classé IP65 pour la protection et prend en charge les boucles de sécurité fonctionnelles selon SIL3, garantissant des normes de sécurité élevées.
• Structure et matériaux:Les types de port suivent les normes G ISO228/1 - G BSPP et NPTF, tandis que les connexions utilisent des fils NPT et BSP de 1/2 pouce.La vanne prend en charge deux méthodes d'installation: montage d'un actionneur avec des interfaces NAMUR selon la norme VDI/VDE3845 ou montage direct sur les tuyaux par des connexions filetées.
• Principaux avantages et applications:Le port d'échappement est tubulaire et les ports NAMUR sont confortablement placés du même côté, ce qui garantit une excellente résistance à la poussière et à l'eau.Il possède des caractéristiques imperméables à l'eau et à l'explosion et intègre une conception à faible consommation adaptée aux applications d'alimentation à distanceSa conception robuste le rend idéal pour les environnements industriels difficiles nécessitant un débit élevé, tels que le traitement chimique et le raffinage du pétrole.

3. série 531

La série 531 est conçue pour donner la priorité à la sécurité et à la fiabilité, offrant des options pour les configurations à l'épreuve des explosions et non à l'épreuve des explosions.Il est principalement appliqué pour le contrôle pilote de l'actionneur dans les milieux industriels chimiques et hybrides, avec des modèles phares tels que le SCG531C001MS.

• Paramètres clés:Cette série fonctionne de -0,95 bar à +10 bar et tolère une plage de température ambiante de -10°C à +60°C. À une pression de 6 bar, le débit atteint 1150 L/min (ANR).Il dispose d'une taille d'interface G1/4Les options de tension typiques comprennent 220VAC et 24VDC, avec des spécifications de bobine présentant une puissance d'entrée de 6 VA et une puissance de maintien de 3,5 VA.
• Structure et matériaux:Le corps de la vanne est en aluminium anodisé noir, scellé avec des joints en T à faible frottement et non collants.tandis que les composants internes combinent acétal et aluminiumLes connexions électriques peuvent être de type DIN ou M12 métallique. L'installation suit la norme NAMUR et le port d'échappement est fileté pour minimiser l'entrée d'impuretés.
• Principaux avantages et applications:Il est équipé d'une circulation d'air interne, ce qui empêche efficacement la pénétration de l'humidité dans l'actionneur et le corps de la vanne pour éviter la corrosion.La soupape est conforme aux normes de sécurité EN60730 et porte des certifications anti-explosion telles que ATEX et IECExEn raison de sa propreté et de sa stabilité exceptionnelles, il est particulièrement adapté aux industries exigeant une pureté environnementale élevée, y compris la production pharmaceutique et alimentaire.ainsi que le contrôle pilote de l'actionneur dans le secteur chimique.

Paramètres techniques:

Cette soupape électromagnétique ASCO est une soupape électromagnétique fiable conçue avec une méthode de connexion de type plaque.il supporte une pression nominale de 400 bar et fonctionne dans une plage de température de -60°C à 80°C, ce qui le rend adapté à diverses applications industrielles.

Applications:

La soupape solénoïde ASCO, une soupape électromagnétique de haute qualité, est largement utilisée dans diverses industries en raison de ses performances fiables et de sa conception robuste.Fabriqué sous la renommée marque ASCO et certifié selon les normes CE, cette soupape à bobine solénoïde bidirectionnelle offre un contrôle exceptionnel du débit de fluide et de gaz dans des systèmes complexes.ce qui en fait un choix idéal pour les processus d'automatisation, les systèmes de climatisation et de climatisation et les machines industrielles.

Grâce à sa méthode de connexion de type plaque, la soupape solénoïde ASCO assure une installation facile et une compatibilité avec divers systèmes de tuyauterie.La soupape fonctionne efficacement dans une plage de température de -60°C à 80°C, ce qui lui permet de fonctionner de manière optimale dans des environnements extrêmement froids et modérément chauds.et équipements extérieurs exposés à des conditions climatiques variables.

Dans les chaînes de fabrication et de production, la soupape électromagnétique ASCO joue un rôle crucial dans le contrôle des circuits pneumatiques et hydrauliques, améliorant l'efficacité opérationnelle et la sécurité.Son temps de réponse rapide et sa durabilité permettent un fonctionnement continu dans des scénarios exigeants tels que les machines d'emballage, les chaînes d'assemblage automobile et la transformation des aliments et des boissons.

La conception compacte et la capacité d'étanchéité fiable des vannes sont également privilégiées dans les dispositifs médicaux et les équipements de laboratoire où un contrôle précis du fluide est essentiel.La capacité d'approvisionnement de 5000 PC par mois garantit que les clients peuvent répondre à leurs demandes de production sans délai.Avec une quantité minimale de commande d'une seule unité et un prix flexible grâce à la négociation, la soupape solénoïde ASCO est accessible pour les petits projets et les grands déploiements industriels.

L'emballage est géré avec soin, avec des options comprenant des cartons ou des emballages personnalisés selon les exigences du client, assurant que le produit arrive en toute sécurité et intact.se produisent dans les 1 à 7 jours ouvrables suivant le paiement, avec plusieurs options de paiement disponibles telles que T/T, Western Union et Paypal, facilitant une expérience d'achat sans tracas.

Dans l'ensemble, la soupape à bobine solénoïde ASCO est une soupape électromagnétique polyvalente et fiable, adaptée à un large éventail d'occasions et de scénarios d'application.des systèmes d'automatisation industrielle et de climatisation aux dispositifs médicaux et au traitement chimiqueSes performances, sa certification et ses conditions d'approvisionnement flexibles en font le choix privilégié des ingénieurs et des spécialistes des achats du monde entier.

Emballage et expédition

La soupape solénoïde ASCO est soigneusement emballée pour assurer une livraison sûre et une protection optimale pendant l'expédition.Chaque vanne est placée en toute sécurité dans une boîte personnalisée avec rembourrage protecteur pour éviter tout dommage par impact ou vibration.

Tous les matériaux d'emballage sont sélectionnés pour maintenir l'intégrité du produit et résister à l'humidité, à la poussière et à d'autres facteurs environnementaux.instructions de manutention, ainsi que des informations sur l'expédition pour faciliter la logistique.

Pour les expéditions internationales et en vrac, les soupapes sont palettées et enveloppées pour assurer une stabilité et une protection supplémentaires.assurer une livraison rapide et fiable dans le monde entier.

Dès réception, il est conseillé aux clients d'inspecter l'emballage à la recherche de tout signe de dommage et de signaler immédiatement tout problème au service à la clientèle d'ASCO pour une résolution rapide.
