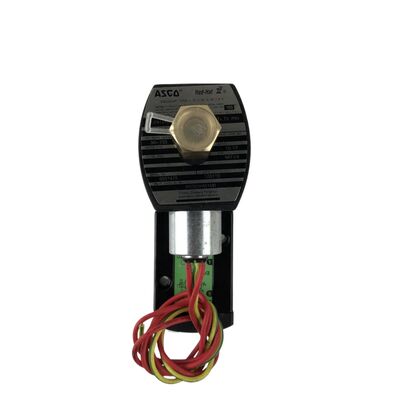

Électrovanne antidéflagrante ASCO EFG551H401M, commande électrique antidéflagrante, inverseur G551B401MO VCEFCMG551H401MO

Description du produit :

Les séries ASCO 551, 553 et 531 sont des électrovannes compactes à tiroir conçues pour répondre à différents besoins opérationnels grâce à des variations de taille de raccordement et de capacité de débit. Principalement utilisées pour le contrôle des gaz dans des secteurs tels que le génie chimique et la transformation des aliments et des boissons, chaque série offre des caractéristiques spécialisées adaptées à des applications spécifiques. Vous trouverez ci-dessous un aperçu complet des caractéristiques et des utilisations de chaque série.

Également connue sous le nom de série 8551, la série 551 comprend des électrovannes compactes à tiroir 3 voies et 4 voies de 1/4 de pouce, conçues spécifiquement pour le contrôle de l'air et des gaz inertes dans des environnements exigeants et corrosifs. Leur conception durable garantit des performances fiables dans des conditions de fonctionnement difficiles.

• Paramètres clés : Elles fonctionnent dans une plage de pression allant du vide jusqu'à 150 psi, avec une plage de température moyenne allant de -60 °C à 80 °C. La capacité de débit varie de 0,5 à 1,0 Cv (0,43 à 0,86 Kv). Plusieurs options de tension sont disponibles, notamment des tensions continues telles que 6 VCC, 12 VCC et 24 VCC, ainsi que des tensions alternatives comme 24 VCA, 110 VCA et 220 VCA, ce qui les rend adaptables à divers environnements d'alimentation électrique.
• Structure et matériaux : Les corps de vanne sont fabriqués en aluminium anodisé, en laiton ou, en option, en acier inoxydable. Les normes de raccordement incluent G ISO228/1, G BSPP et NPTF, avec des raccords filetés NPT et BSP de 1/4 de pouce. Ces vannes prennent en charge plusieurs modes de fonctionnement, notamment 3/2 NF (Normalement Fermée), 4/2, 4/3 CC (Centre Fermé) et 4/3 NO (Normalement Ouverte). Les configurations à simple et double bobine sont prises en charge, avec une installation possible dans n'importe quelle orientation.
• Principaux avantages et applications : Intégrant une configuration d'étanchéité hybride qui combine des joints en T rigides avec des joints toriques flexibles, ces vannes offrent une excellente étanchéité et une résistance à la contamination, permettant un fonctionnement stable pendant des millions de cycles. Elles détiennent des certifications telles que ATEX, UL et CSA pour des performances antidéflagrantes, ce qui les rend idéales pour des industries telles que la transformation chimique, le raffinage du pétrole, la production de denrées alimentaires et de boissons, et les sciences de la vie.

Connue sous le nom de série 8553, la série 553 comprend des électrovannes à tiroir 3 voies et 4 voies de 1/2 pouce. Par rapport à la série 551, ces vannes offrent une plus grande capacité de débit, ce qui les rend adaptées aux applications nécessitant un débit plus élevé, tout en se concentrant toujours sur la gestion de l'air et des gaz inertes.

• Paramètres clés : Les pressions de fonctionnement varient du vide jusqu'à 150 psi. La plage de débit est considérablement augmentée, de 2,0 à 6,0 Cv (1,73 à 5,19 Kv). Les options de tension correspondent à celles de la série 551, prenant en charge diverses exigences d'alimentation. Les vannes sont conformes à un indice de protection IP65 et respectent les normes de boucle de sécurité fonctionnelle inférieures à SIL3, garantissant des capacités de sécurité robustes.
• Structure et matériaux : Construits en aluminium, en laiton ou en acier inoxydable 316L, les corps de vanne utilisent les normes de raccordement G ISO228/1, G BSPP et NPTF. Les raccords sont réalisés via des filetages NPT ou BSP de 1/2 pouce. Ces vannes peuvent être montées soit sur des actionneurs à l'aide d'interfaces NAMUR conformément aux normes VDI/VDE3845, soit directement sur la tuyauterie via des raccords filetés.
• Principaux avantages et applications : Elles sont dotées d'orifices d'échappement qui peuvent être raccordés à l'extérieur, avec des orifices NAMUR disposés de manière pratique sur un côté, améliorant ainsi la résistance à la poussière et à l'humidité. Leur conception étanche et antidéflagrante, combinée à une faible consommation d'énergie, convient aux installations d'alimentation électrique à distance. Les applications typiques incluent les environnements industriels exigeants tels que les usines chimiques et les raffineries où des débits élevés sont nécessaires.

La série 531 est une électrovanne à tiroir conçue en mettant l'accent sur la sécurité et la fiabilité. Offrant des variantes antidéflagrantes et non antidéflagrantes, ces vannes sont principalement utilisées pour le contrôle pilote des actionneurs dans les industries chimiques et hybrides. Un modèle populaire de cette série est le SCG531C001MS.

• Paramètres clés : La plage de pression de fonctionnement s'étend de -0,95 bar à +10 bar, avec une tolérance de température ambiante comprise entre -10 °C et +60 °C. À une pression de 6 bar, le débit atteint 1 150 L/min (ANR). La vanne est dotée d'une taille d'interface G1/4 et d'un diamètre d'orifice de 6 mm, avec un coefficient de débit de 0,95 m³/h. Les tensions nominales courantes incluent 220 VCA et 24 VCC. La puissance de la bobine consomme 6 VA au démarrage et se maintient à 3,5 VA.
• Structure et matériaux : Le corps de la vanne est en aluminium anodisé noir, utilisant des joints en T à faible frottement et antiadhésifs pour une étanchéité optimale. Le couvercle supérieur et les embouts sont fabriqués en polyamide, avec des composants internes fabriqués en acétal et en aluminium. Les connexions électriques sont disponibles via des connecteurs DIN ou métalliques M12, et l'installation suit les normes NAMUR. Les orifices d'échappement utilisent des interfaces filetées pour minimiser l'entrée d'impuretés dans la vanne.
• Principaux avantages et applications : La conception intègre une circulation d'air interne pour empêcher l'entrée d'humidité dans l'actionneur et le corps de la vanne, réduisant ainsi les risques de corrosion. La conformité aux normes de sécurité EN60730 et aux certifications antidéflagrantes telles que ATEX et IECEx garantit un fonctionnement sûr. Ces vannes présentent une excellente propreté et stabilité, ce qui les rend particulièrement bénéfiques pour les environnements soumis à des exigences d'hygiène strictes, notamment les industries pharmaceutiques et alimentaires, ainsi que pour le contrôle pilote des actionneurs dans la transformation chimique.

Paramètres techniques :

Cette électrovanne à tiroir ASCO est une vanne électromagnétique conçue pour un fonctionnement fiable. L'électrovanne est dotée d'une méthode de connexion de type plaque, prend en charge une pression nominale de 400 bars et a un calibre de 1/4. Son corps en aluminium assure la durabilité, ce qui la rend adaptée à diverses applications industrielles.

Applications :

L'électrovanne ASCO, qui fait partie de la célèbre série 551 du fabricant, est une vanne électromagnétique fiable et efficace conçue pour diverses applications industrielles et commerciales. En tant que vanne à 2 voies avec un calibre de 1/4 et un corps en aluminium, elle offre une durabilité et d'excellentes performances pour contrôler le débit de liquides et de gaz. Cette électrovanne est certifiée CE, ce qui garantit qu'elle répond aux normes internationales de sécurité et de qualité, ce qui en fait un choix fiable pour de nombreuses occasions et scénarios d'application.

Dans l'automatisation industrielle, l'électrovanne ASCO est largement utilisée pour réguler les systèmes pneumatiques et hydrauliques, offrant un contrôle précis du débit des fluides. Sa conception compacte et sa construction robuste en aluminium la rendent adaptée à l'intégration dans des machines où l'espace et la fiabilité sont essentiels. Le temps de réponse rapide et le fonctionnement stable de la vanne améliorent l'efficacité des processus de fabrication, notamment l'emballage, la manutention des matériaux et les chaînes de montage.

L'électrovanne ASCO trouve également une large application dans les systèmes CVC, où elle contrôle le débit des réfrigérants et de l'air. Sa capacité à gérer diverses pressions et températures la rend idéale pour les scénarios de chauffage, de ventilation et de climatisation, garantissant des conditions environnementales optimales dans les bâtiments résidentiels, commerciaux et industriels.

Les stations d'épuration et les systèmes d'irrigation bénéficient des capacités de contrôle précis du débit de l'électrovanne ASCO. Elle facilite la distribution automatisée de l'eau, contribuant ainsi à la conservation des ressources et à l'amélioration de la réactivité du système. De plus, son corps en aluminium résiste à la corrosion, ce qui est avantageux dans les environnements extérieurs et humides.

Dans les industries automobile et aérospatiale, l'électrovanne de la série 551 ASCO est utilisée pour le contrôle du carburant, les systèmes d'émission et d'autres tâches de gestion des fluides qui nécessitent une grande fiabilité et une actuation rapide. Sa certification CE et sa qualité constante la rendent adaptée aux applications critiques où la sécurité et les performances sont primordiales.

Les clients peuvent commander l'électrovanne ASCO avec une quantité minimale de commande d'une seule unité, ce qui la rend accessible aux projets à petite échelle et aux grandes productions. Les prix sont négociables, offrant une flexibilité pour répondre à diverses exigences budgétaires. L'emballage est effectué dans des cartons ou selon les exigences du client, garantissant une livraison en toute sécurité. Avec une capacité d'approvisionnement de 5 000 pièces par mois et un délai de livraison de 1 à 7 jours ouvrables après le paiement, ASCO garantit l'exécution rapide des commandes.

Les conditions de paiement incluent T/T, Western Union et PayPal, offrant des options pratiques pour les acheteurs internationaux et nationaux. Dans l'ensemble, la série d'électrovannes ASCO 551 est une solution polyvalente et de haute qualité pour le contrôle du débit des fluides dans un large éventail d'industries et d'applications.

Emballage et expédition :

L'électrovanne ASCO est soigneusement emballée pour assurer une protection maximale pendant le transport. Chaque vanne est solidement placée dans un insert en mousse sur mesure à l'intérieur d'une boîte en carton robuste pour éviter tout mouvement ou dommage.

Tous les produits sont scellés avec un emballage antistatique et comprennent des bouchons de protection sur tous les orifices pour maintenir la vanne propre et exempte de contaminants.

L'expédition est gérée par des transporteurs fiables avec des options de suivi disponibles pour assurer une livraison rapide et sûre. Selon la destination, nous proposons diverses méthodes d'expédition, notamment l'expédition standard, accélérée et du jour au lendemain.

Pour les commandes en gros, les vannes sont emballées dans des cartons renforcés avec des matériaux de rembourrage supplémentaires pour résister aux contraintes de manutention et de transport.

Nous fournissons également une documentation d'expédition détaillée, notamment des listes de colisage, des certificats de conformité et des manuels d'utilisation avec chaque envoi pour faciliter une réception et une installation en douceur.
