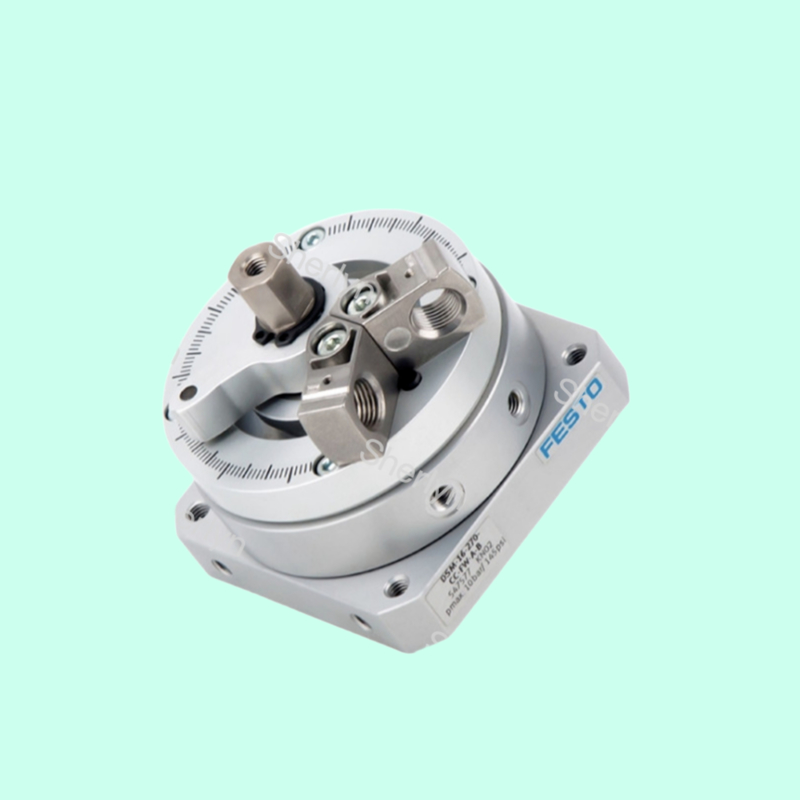

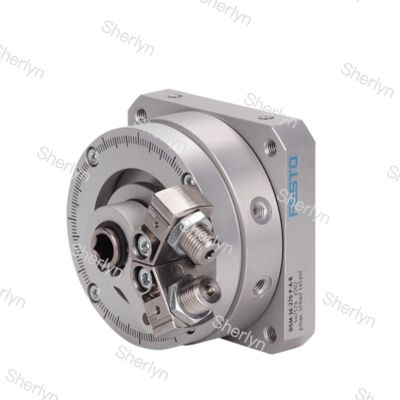

DSM-12-270-CC-A-B 547572 Cylindre rotatif à double action Festo

Description du produit:

Les principaux avantages des bouteilles de la série DSM se reflètent dans les aspects suivants:

Angle de balancement flexible et haute précision:La série DSM offre un angle de balancement réglable en continu jusqu'à 270°.assurer la précision des mouvements répétés.

Structure compacte et couple élevé:En adoptant une structure de lame tournante, l'énergie de l'air comprimé est directement convertie en mouvement oscillant, avec une structure compacte et légère.Certains modèles (tels que le DSM-T) adoptent une conception de lame à double force, qui peut doubler le couple et atteindre 80 Nm.

Différentes options de tamponnage et de détection:La série DSM propose des tampons élastiques et un tampon réglable, avec des modèles de base équipés d'anneaux/plaques élastiques.Les utilisateurs peuvent choisir un tampon hydraulique plus puissant pour absorber efficacement l'impact généré par un moment d'inertie élevéEn même temps, il prend en charge la détection de la position par détection de proximité des commutateurs, et certains modèles ont des anneaux magnétiques intégrés pour faciliter l'installation des capteurs.

Modèles dérivés riches et roulements hautes performances:La série DSM propose plusieurs modèles dérivés. Par exemple, le modèle DSM-HD est équipé de roulements lourds qui peuvent résister à des forces axiales et radiales plus élevées.Le modèle DSM-I intègre également un potentiomètre rotatif, qui peut être utilisé pour construire un système de positionnement pneumatique servo complet.

Large adaptabilité aux conditions de travail:La série DSM a une large gamme de pressions de travail, telles que 2-10 bar ou 0,35-0,8 MPa (selon le modèle), permettant un fonctionnement stable à diverses pressions.comme l'utilisation de nouveaux joints de chambre et de lames rotatives, atteignant une excellente synchronicité à des pressions allant de 1,5 à 10 bar.

Applications:

Avec les caractéristiques décrites ci-dessus, la série DSM excelle dans divers domaines et dispositifs:

• Automatisation générale des usines:La série DSM est largement utilisée dans l'automatisation des usines dans divers secteurs..
• Manipulation et montage des matériaux:Les cylindres DSM sont précieux dans la technologie de saisie et d'assemblage pour des tâches telles que la rotation, le retournement, le positionnement et le transfert de pièces.
• Machines minières et environnements spéciaux:La série DSM est également utilisée dans les machines minières et les outils pneumatiques.la conception de certains modèles n'utilisant pas principalement du cuivre, du zinc, du nickel, des combinaisons métalliques, des industries ayant des besoins spécifiques en matière de matériaux, comme les installations de production de batteries au lithium.
• Système de positionnement de haute précision:En intégrant la série DSM-I avec un potentiomètre, un contrôleur d'axe CPX-CMAX et une soupape de commande directionnelle proportionnelle VPWP,un système de positionnement pneumatique servo très précis peut être créé pour des tâches de contrôle de mouvement complexes.

Données techniques

• Taille12
• Angle de rembourrage15 degrés
• Plage de réglage de l'angle de pivotement0 degrés... 246 degrés
• Angle de rotation0 degrés... 246 degrés
• Radius d'arrêt autorisé≥ 15 mm
• CouchageAmortisseur pneumatique aux deux extrémités
• Position de montageN'importe
• Réglage de précision-3 degrés
• Mode de fonctionnementÀ double action

Assistance et services:

Notre produit à cylindre pneumatique à piston est livré avec un support technique complet et des services pour assurer des performances optimales et la satisfaction du client.Notre équipe d'experts est disponible pour vous aider à l'installationEn outre, nous offrons des services de personnalisation pour adapter le produit à des exigences et des applications spécifiques.

Emballage et expédition

Nom du produit: Cylindre pneumatique à piston

Description: Bouteille pneumatique à piston de haute qualité adaptée à diverses applications industrielles.

Comprend: cylindre pneumatique à piston, matériel de montage, manuel d'utilisation

Les dimensions de l'emballage: 12 x 6 x 4 pouces

Poids de l' emballage: 2 livres

Méthode d'expédition: expédition standard

Temps de livraison: 3 à 5 jours ouvrables
