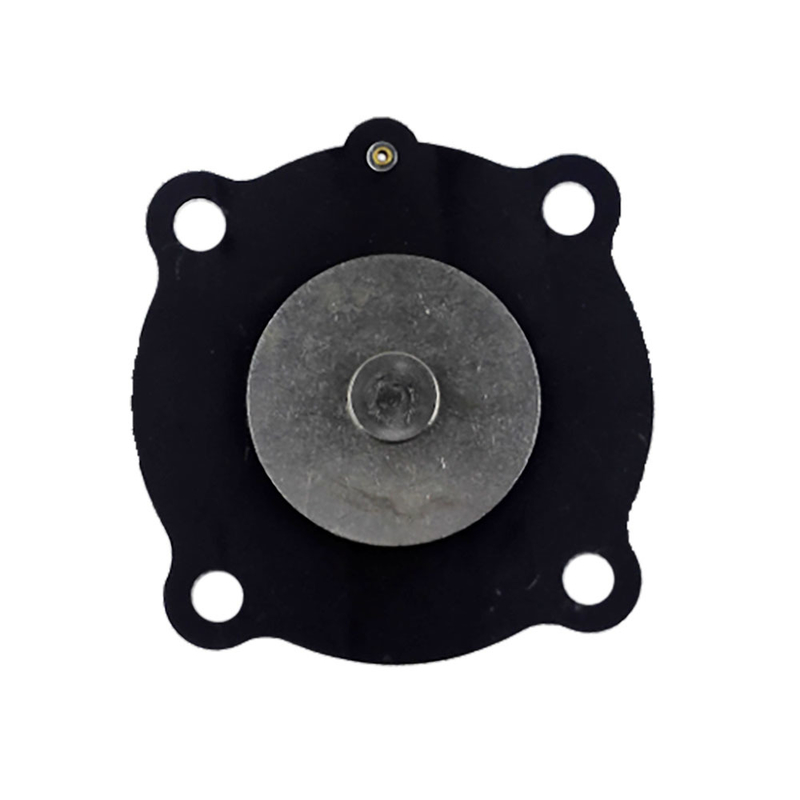

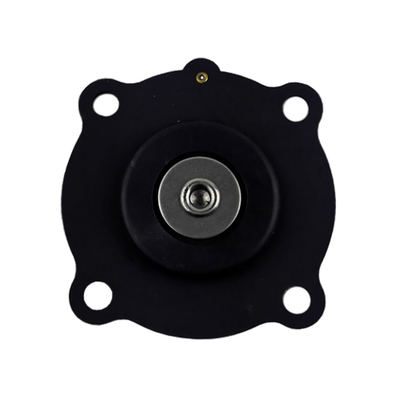

JOIL accessoires de réparation de diaphragme pour une plage de température élevée -20°C à 200°C

Description du produit :

Traduction des propriétés des diaphragmes de vannes à impulsions JOIL
En tant que composant principal d'étanchéité et de contrôle des vannes à impulsions JOIL, le diaphragme possède les principales propriétés suivantes :

Caractéristiques des matériaux :
Les matériaux courants comprennent le caoutchouc nitrile butadiène (NBR) et le caoutchouc fluoré (FKM). Les diaphragmes en NBR présentent une bonne résistance à l'huile et à l'usure, ce qui les rend adaptés aux conditions de travail classiques avec de l'air comprimé contenant de l'huile ; les diaphragmes en FKM présentent une excellente résistance aux températures élevées (-20 °C à 200 °C) et à la corrosion, s'adaptant aux environnements difficiles tels que les températures élevées, les acides forts et les alcalis.

Certains diaphragmes adoptent une structure renforcée (par exemple, une couche de renforcement en tissu interne) pour améliorer la résistance à la déchirure et la durée de vie.

Plage d'adaptation à la température :
Les diaphragmes en NBR conviennent généralement aux environnements de travail allant de -30 °C à 120 °C.
Les diaphragmes en FKM peuvent résister à des températures élevées de -20 °C à 200 °C, et certains modèles spéciaux peuvent fonctionner brièvement à des températures encore plus élevées.

Propriétés physiques :
Épaisseur uniforme, généralement comprise entre 1,5 mm et 3 mm, conçue en fonction de la taille de l'orifice de la vanne pour assurer un ajustement précis avec la surface d'étanchéité du corps de la vanne.

Taux de récupération élastique élevé : après l'ouverture et la fermeture de la vanne à impulsions à haute fréquence (plusieurs fois par seconde), elle peut rebondir rapidement pour maintenir les performances d'étanchéité, avec un taux de récupération élastique de ≥ 85 % généralement.

Résistance à la traction ≥ 15 MPa et résistance à la déchirure ≥ 30 kN/m, offrant une bonne résistance mécanique pour résister à l'impact de la pression d'impulsion.

Durée de vie :
Dans des conditions de travail standard (pression de 0,4 à 0,6 MPa, air propre à température normale), la durée de vie du diaphragme peut atteindre plus de 1 million de cycles ; les diaphragmes en FKM de haute qualité peuvent prolonger la durée de vie à plus de 2 millions de cycles.

Conception structurelle :
Adopte une structure d'étanchéité à lèvres avec une hauteur de lèvre de 0,5 à 1 mm, assurant un ajustement serré avec le corps de la vanne sous pression, avec un taux de fuite ≤ 0,1 L/min (sous une pression d'essai de 0,8 MPa).

La partie centrale est équipée d'une structure de positionnement correspondant au noyau de la vanne pour assurer la synchronisation du mouvement et éviter les défaillances d'étanchéité causées par un écart.

Compatibilité :
Des diaphragmes spécialisés sont conçus pour différents modèles de vannes à impulsions JOIL (par exemple, de type à angle droit, de type immergé). Ils présentent une grande précision dimensionnelle avec une plage de tolérance de ≤ ± 0,1 mm, assurant la compatibilité de l'installation.

Ces propriétés garantissent collectivement que les vannes à impulsions JOIL atteignent un contrôle de soufflage efficace et stable dans les systèmes de dépoussiérage, réduisant ainsi les temps d'arrêt des équipements causés par une défaillance du diaphragme.

Note sur la terminologie technique clé
Couche de renforcement en tissu : Une couche de tissu de fibres à haute résistance (par exemple, nylon, fibre de verre) intégrée dans le matériau du diaphragme. Elle améliore la résistance du diaphragme à l'étirement et à la déchirure sans compromettre son élasticité, ce qui est crucial pour prolonger la durée de vie en fonctionnement à haute fréquence.
Structure d'étanchéité à lèvres : Une conception d'étanchéité courante pour les diaphragmes. La « lèvre » surélevée (bord fin) sur le diaphragme se déforme légèrement sous pression, s'adaptant étroitement à la surface d'étanchéité du corps de la vanne pour bloquer les fuites d'air ; cette structure est plus fiable que l'étanchéité plate pour les vannes à impulsions avec des cycles marche-arrêt fréquents.
Impact de la pression d'impulsion : La variation de pression instantanée lorsque la vanne à impulsions libère de l'air comprimé (généralement 0,4 à 0,8 MPa). Le diaphragme doit résister à cet impact répété sans déformation permanente, ce qui dépend de sa résistance à la traction et de ses performances de récupération élastique.

Paramètres techniques :

Applications :

Systèmes de dépoussiérage industriels

En tant que composant clé du système de soufflage à impulsions dans les dépoussiéreurs à manches filtrantes, les diaphragmes de vannes à impulsions JOIL sont largement utilisés dans les équipements de dépoussiérage dans des secteurs tels que la sidérurgie, le ciment et l'énergie électrique. Ils peuvent s'ouvrir et se fermer rapidement pour contrôler le soufflage par impulsions d'air comprimé, permettant ainsi le nettoyage de la poussière des sacs filtrants. Cela garantit non seulement l'efficacité du dépoussiérage, mais prolonge également la durée de vie des sacs filtrants.

Industrie chimique

Certains diaphragmes de vannes à impulsions JOIL sont fabriqués à partir de matériaux résistants à la corrosion tels que le caoutchouc fluoré (FKM), qui présentent une excellente résistance à la corrosion. Ainsi, ils peuvent être utilisés dans les processus de production chimique pour contrôler le débit et la pression de divers gaz ou liquides corrosifs, par exemple, dans des scénarios tels que le transport de solutions acide-base et le contrôle des gaz pour les cuves de réaction chimique.

Industrie alimentaire

L'industrie de la transformation des aliments a des exigences d'hygiène strictes. Si les diaphragmes de vannes à impulsions JOIL sont fabriqués à partir de matériaux conformes aux normes alimentaires, ils peuvent être utilisés pour le contrôle pneumatique dans l'emballage des aliments, le transport des matériaux et d'autres maillons, assurant ainsi la sécurité et l'hygiène du processus de production alimentaire.

Fabrication automobile

Au cours de processus tels que la peinture et le soudage dans la fabrication automobile, de la poussière et des fumées sont générées, ce qui nécessite une purification par des équipements de dépoussiérage. Les diaphragmes de vannes à impulsions JOIL peuvent être appliqués dans les systèmes de dépoussiérage des ateliers de fabrication automobile pour maintenir l'air de l'atelier propre. Cela offre un bon environnement de travail aux travailleurs et contribue également à améliorer la qualité des produits.

Industries à environnement à haute température

Les industries telles que la métallurgie et la céramique impliquent la purification des gaz de combustion à haute température. Les modèles de diaphragmes de vannes à impulsions JOIL résistants aux hautes températures peuvent fonctionner de manière stable dans des conditions de travail à haute température. Avec des matériaux résistants aux hautes températures et des conceptions structurelles spéciales, ils peuvent résister aux impacts de la pression d'impulsion dans les environnements à haute température et réaliser un nettoyage efficace de la poussière.

Notes complémentaires sur les termes spécifiques à l'industrie

Dépoussiéreur à manches filtrantes : Un élément essentiel de l'équipement de dépoussiérage qui utilise des sacs filtrants (fabriqués à partir de tissu ou de matériaux non tissés) pour piéger les particules de poussière des gaz. L'action marche-arrêt rapide du diaphragme de la vanne à impulsions entraîne de l'air comprimé pour souffler la poussière adhérant aux sacs filtrants, maintenant ainsi l'efficacité de filtration des sacs.

Matériaux conformes aux normes alimentaires : Matériaux conformes aux normes internationales de sécurité alimentaire (par exemple, certification FDA aux États-Unis, réglementations UE 10/2011). Ces matériaux sont non toxiques, inodores et ne libèrent pas de substances nocives, ce qui les rend adaptés au contact direct ou indirect avec les aliments.

Gaz de combustion à haute température : Gaz de combustion dont la température dépasse généralement 150 °C, généré lors de processus tels que la fusion des métaux (métallurgie) et le frittage de la céramique. Les diaphragmes résistants aux hautes températures (par exemple, à base de FKM) sont essentiels pour éviter la déformation ou la défaillance des matériaux dans de tels environnements.

Emballage et expédition :

Nom du produit : Diaphragme de vanne à impulsions

Description : Diaphragme de haute qualité pour vannes à impulsions, adapté à diverses applications industrielles.

Le forfait comprend : 1 diaphragme de vanne à impulsions

Dimensions du colis : 4 x 4 x 1 pouces

Méthode d'expédition : Expédition standard

Frais d'expédition : 5,00 $
