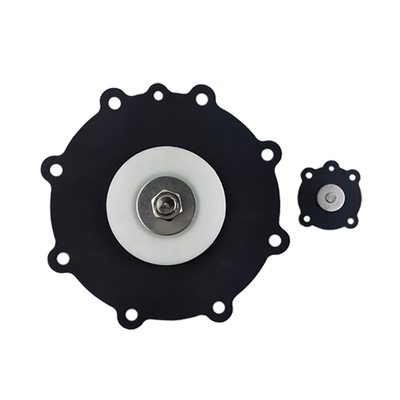

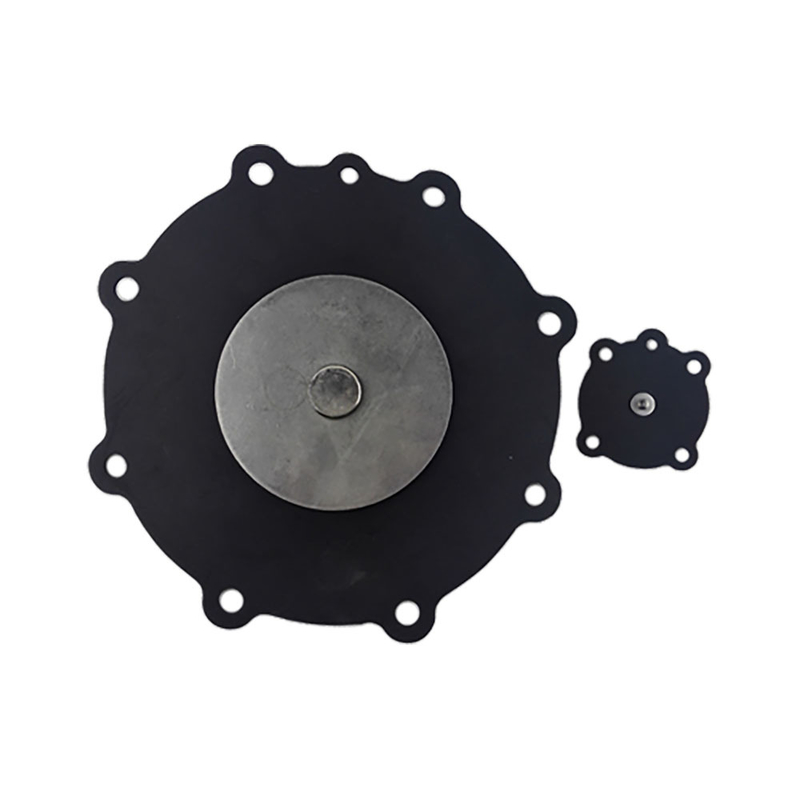

JOIL Durée de vie de la membrane de vanne à impulsions de 000 cycles Plage de température -20°C - 200°C pour applications robustes

Description du produit:

Traduction des propriétés de diaphragme de soupape d'impulsion Joil
En tant que composant de scellage et de commande de noyau des vannes d'impulsion Joil, le diaphragme a les principales propriétés suivantes:

Caractéristiques matérielles:
Les matériaux communs comprennent le caoutchouc nitrile butadiène (NBR) et le fluororubber (FKM). Les diaphragmes NBR ont une bonne résistance à l'huile et une résistance à l'usure, ce qui les rend adaptés aux conditions de travail conventionnelles avec de l'air comprimé contenant de l'huile; Les diaphragmes FKM présentent une excellente résistance à haute température (-20 ° C à 200 ° C) et une résistance à la corrosion, s'adaptant à des environnements difficiles tels que des températures élevées, des acides forts et des alcalis.
Certains diaphragmes adoptent une structure renforcée (par exemple, une couche de renforcement de tissu interne) pour améliorer la résistance aux déchirures et la durée de vie.

Plage d'adaptation à la température:
Les diaphragmes NBR conviennent généralement aux environnements de travail allant de -30 ° C à 120 ° C.
Les diaphragmes FKM peuvent résister à des températures élevées de -20 ° C à 200 ° C, et certains modèles spéciaux peuvent fonctionner brièvement à des températures encore plus élevées.

Propriétés physiques:
Épaisseur uniforme, allant généralement de 1,5 mm à 3 mm, conçue en fonction de la taille du port de soupape pour assurer un ajustement précis avec la surface d'étanchéité du corps de soupape.
Taux de récupération élastique élevée: une fois la soupape d'impulsion s'ouvrir et se ferme à haute fréquence (plusieurs fois par seconde), il peut rebondir rapidement pour maintenir les performances d'étanchéité, avec un taux de récupération élastique ≥ 85% généralement.
Résistance à la traction ≥ 15 MPa et résistance à la déchirure ≥30 kN / m, offrant une bonne résistance mécanique pour résister à l'impact de la pression d'impulsion.

Life de service:
Dans des conditions de travail standard (0,4 à 0,6 MPa, pression propre à température normale), la durée de vie du diaphragme peut atteindre plus d'un million de cycles; Les diaphragmes FKM de haute qualité peuvent prolonger la durée de vie à plus de 2 millions de cycles.

Conception structurelle:
Adopte une structure de scellement des lèvres avec une hauteur de lèvres de 0,5 à 1 mm, garantissant un ajustement serré avec le corps de soupape sous pression, avec un taux de fuite ≤ 0,1 L / min (sous une pression d'essai de 0,8 MPa).
La partie centrale est équipée d'une structure de positionnement correspondant au noyau de la valve pour assurer la synchronisation du mouvement et éviter la défaillance d'étanchéité causée par la déviation.

Compatibilité:
Les diaphragmes spécialisés sont conçus pour différents modèles de vannes d'impulsion Jobil (par exemple, type d'angle droit, type submergé). Ils présentent une précision dimensionnelle élevée avec une plage de tolérance de ≤ ± 0,1 mm, garantissant la compatibilité de l'installation.

Ces propriétés garantissent collectivement que les vannes d'impulsion Jobil atteignent un contrôle de soufflage efficace et stable dans les systèmes d'élimination des poussières, ce qui réduit les temps d'arrêt de l'équipement causés par la défaillance du diaphragme.

Note de terminologie technique clé
Couche d'armature du tissu: une couche de tissu à fibre haute résistance (par exemple, en nylon, fibre de verre) intégrée dans le matériau de diaphragme. Il améliore la résistance du diaphragme à l'étirement et à la déchirure sans compromettre son élasticité, ce qui est crucial pour prolonger la durée de vie en fonctionnement à haute fréquence.
Structure de scellement des lèvres: une conception d'étanchéité commune pour les diaphragmes. La "lèvre" surélevée (bord mince) sur le diaphragme se déforme légèrement sous pression, en montrant étroitement la surface d'étanchéité du corps de soupape pour bloquer la fuite d'air - cette structure est plus fiable que le scellage plat pour les soupapes d'impulsion avec des cycles de marche fréquents.
Impact de la pression d'impulsion: le changement de pression instantané lorsque la soupape d'impulsion libère de l'air comprimé (généralement 0,4 à 0,8 MPa). Le diaphragme doit résister à cet impact répété sans déformation permanente, qui dépend de sa résistance à la traction et de ses performances de récupération élastique.

Paramètres techniques:

Applications:

Systèmes d'élimination des poussières industrielles

En tant que composant clé du système de soufflage d'impulsions dans les collecteurs de poussière de la manche, les diaphragmes de soupapes d'impulsion JOIL sont largement utilisés dans l'équipement d'élimination de la poussière dans tous les secteurs tels que le fer et l'acier, le ciment et l'énergie électrique. Ils peuvent s'ouvrir et se fermer rapidement pour contrôler le soufflage d'impulsion de l'air comprimé, permettant le nettoyage de la poussière des sacs de filtre. Cela garantit non seulement l'efficacité d'élimination des poussières, mais prolonge également la durée de vie des sacs de filtre.

Industrie chimique

Certains diaphragmes de soupape d'impulsion Joil sont faits de matériaux résistants à la corrosion tels que Fluororubber (FKM), qui présentent une excellente résistance à la corrosion. Ainsi, ils peuvent être utilisés dans les processus de production chimique pour contrôler l'écoulement et la pression de divers gaz ou liquides corrosifs - par exemple, dans des scénarios comme le transport de solutions acides-alcalines et le contrôle du gaz pour les bouilloires de réaction chimique.

Industrie alimentaire

L'industrie de la transformation des aliments a des exigences d'hygiène strictes. Si les diaphragmes de soupapes d'impulsion JOIL sont faits de matériaux conformes à la qualité des aliments, ils peuvent être utilisés pour le contrôle pneumatique dans l'emballage alimentaire, le transport des matériaux et d'autres liens, assurant la sécurité et l'hygiène du processus de production alimentaire.

Fabrication automobile

Au cours des processus tels que la peinture et le soudage dans la fabrication automobile, la poussière et les fumées sont générées, qui nécessitent une purification par l'équipement d'élimination de la poussière. Des diaphragmes de soupapes d'impulsion JOIL peuvent être appliqués dans les systèmes d'élimination de la poussière des ateliers de fabrication automobile pour garder l'air de l'atelier propre. Cela offre un bon environnement de travail aux travailleurs et aide également à améliorer la qualité des produits.

Industries de l'environnement à haute température

Les industries telles que la métallurgie et la céramique impliquent la purification des gaz de combustion à haute température. Les modèles à haute température de diaphragmes de soupape d'impulsion Jobil peuvent fonctionner de manière stable dans des conditions de travail à haute température. Avec des matériaux à haute température et des conceptions structurelles spéciales, ils peuvent résister aux impacts de la pression d'impulsion dans des environnements à haute température et réaliser un nettoyage efficace de la poussière.

Notes supplémentaires sur les termes spécifiques à l'industrie

Bagousser-poussière:Une pièce de base d'équipement d'élimination des poussières qui utilise des sacs de filtre (en tissu ou des matériaux non tissés) pour piéger les particules de poussière à partir de gaz. L'action rapide du diaphragme de la soupape d'impulsion entraîne un air comprimé de l'air comprimé pour faire exploser la poussière adhérant aux sacs de filtre, en maintenant l'efficacité de filtration des sacs.

Matériaux conformes à la qualité des aliments:Matériaux qui répondent aux normes internationales de sécurité alimentaire (par exemple, certification de la FDA aux États-Unis, UE 10/2011 Règlements). Ces matériaux sont non toxiques, sans odor et ne libèrent pas de substances nocives, ce qui les rend adaptées à un contact direct ou indirect avec la nourriture.

Gas de combustion à haute température:Les gaz de combustion avec une température dépassant généralement 150 ° C, générés pendant des processus tels que la fusion métallique (métallurgie) et le frittage en céramique. Les diaphragmes à haute température (par exemple, à base de FKM) sont essentiels pour éviter la déformation ou la défaillance des matériaux dans de tels environnements.

Emballage et expédition:

Nom du produit: diaphragme de soupape d'impulsion

Description: Diaphragme de haute qualité pour les vannes d'impulsion, en matériau durable et durable.

Contenu du package: - 1 diaphragme de soupape d'impulsion - Manuel d'utilisation

Informations sur l'expédition: - Méthode d'expédition: Expédition standard - Délai de livraison estimé: 5-7 jours ouvrables - Coût d'expédition: 5,99 $
