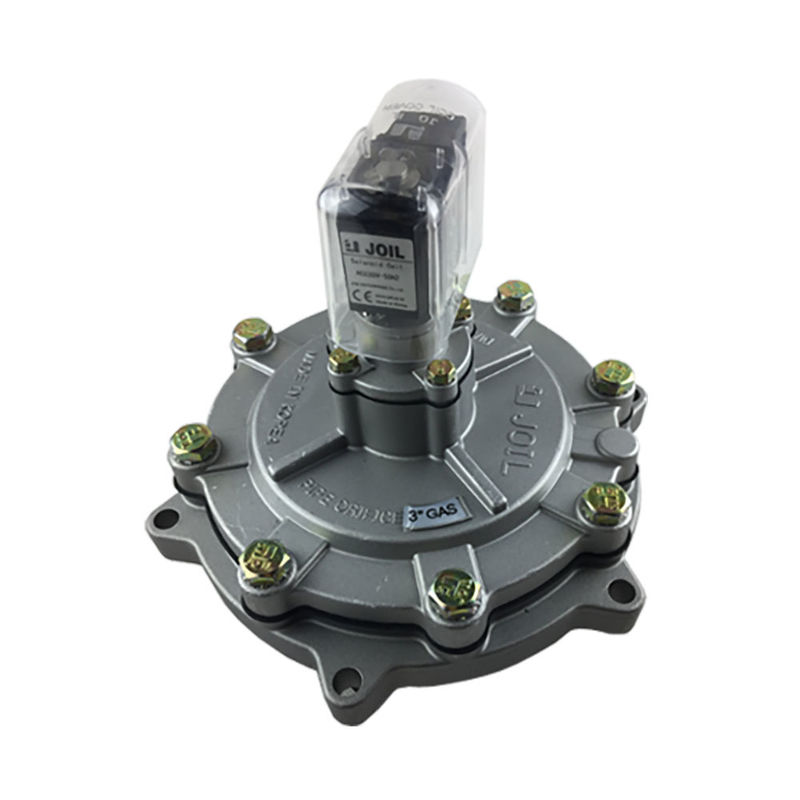

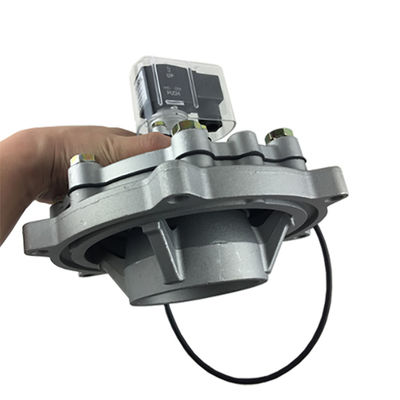

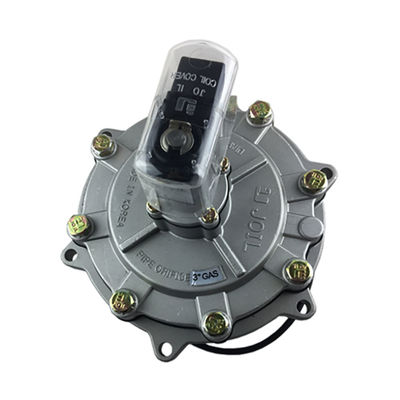

KOREA JOIL JIHI80 Vannes à jet pulsé de collecteur immergé 3" JIHI80 Collecteur de montage Membrane en élastomère 220VAC 24VDC

Description du produit :

Conception structurelle : Comporte une conception unique de noyau de soupape et de manchon de soupape, permettant à la soupape de s'ouvrir rapidement avec les avantages d'un débit élevé et d'une faible perte de pression. De plus, le diaphragme adopte une structure sandwich spéciale, ce qui améliore la durabilité du diaphragme.

Matériau et durée de vie : Le corps de la soupape est fabriqué en alliage d'aluminium moulé sous pression de précision, sa surface étant traitée par anodisation et grenaillage pour s'adapter aux environnements industriels difficiles. Le diaphragme est de haute qualité et résistant à l'usure, avec une durée de vie dépassant généralement les 3 millions de cycles.

Tension de fonctionnement : Les tensions de fonctionnement standard sont DC24V et AC220V/50Hz. La puissance de la bobine pour DC24V est de 26W ; d'autres tensions spéciales peuvent être confirmées en contactant le service commercial.

Plage de température de fonctionnement : Possède une résistance à la chaleur, aux acides et aux alcalis, avec une plage de température de fonctionnement typique de -100 °C à 200 °C.

Coefficient de débit :

• Pour les électrovannes à impulsions à angle droit : Le coefficient de débit (valeur Cv) du modèle JISI-20 est de 14,3, JISI-25 est de 24,4, JISI-32 atteint 47 et JISI-50 est de 97,6.
• Pour les électrovannes à impulsions immergées : Par exemple, la valeur Cv du modèle JISI-20-M est de 28, JISI-25-M est de 42 et JISI-50-M est de 108.

Champ d'application : Offre une gamme complète de spécifications de produits et est largement utilisé dans les industries à forte pollution telles que la métallurgie, le ciment, l'énergie électrique, la pétrochimie et la fabrication d'aluminium.

Performance de protection : Équipé d'un écran de pluie ; des produits d'électrovannes à impulsions antidéflagrantes sont également entièrement disponibles. Des silencieux peuvent être installés sur demande et sa classe de protection est conforme à la norme IP64.

Explication de la terminologie technique clé

Coefficient de débit (valeur Cv) : Un paramètre représentant la capacité de débit d'une soupape. Il fait référence au volume (en gallons américains par minute) d'eau à 60 °F (15,6 °C) qui peut traverser la soupape lorsque la différence de pression entre l'entrée et la sortie est de 1 psi (0,0069 MPa). Une valeur Cv plus élevée indique une capacité de passage des fluides plus forte de la soupape.

Anodisation et grenaillage :

• Anodisation : Un processus électrochimique qui forme un film d'oxyde dense sur la surface de l'alliage d'aluminium, améliorant la résistance à la corrosion et à l'usure.
• Grenaillage : Un processus de renforcement de surface qui bombarde la surface du matériau avec de petites billes métalliques à grande vitesse, améliorant la dureté de surface et la résistance à la fatigue du corps de la soupape.

Classe de protection IP64 : Définie par la CEI (Commission électrotechnique internationale). Le premier chiffre « 6 » signifie une protection complète contre la pénétration de la poussière ; le deuxième chiffre « 4 » indique une protection contre les projections d'eau de toutes les directions (sans impact nocif sur l'équipement).

Électrovanne à impulsions antidéflagrante : Une électrovanne à impulsions spécialisée conçue pour les environnements explosifs (par exemple, les usines pétrochimiques avec des gaz/poussières inflammables). Elle empêche les étincelles générées par les composants internes d'enflammer des substances inflammables externes, conformément aux normes antidéflagrantes pertinentes (par exemple, Ex d IIB T4 Ga).

Paramètres techniques :

Applications :

Les électrovannes à jet de pulsations Jiol sont des produits polyvalents et fiables adaptés à une variété d'applications dans différentes industries. Avec la certification CE et une quantité minimale de commande d'une seule unité, ces vannes offrent flexibilité et hautes performances.

Les occasions et les scénarios d'application des électrovannes à jet de pulsations Jiol sont divers :

1. Systèmes de dépoussiérage industriels : La conception d'électrovanne à impulsions à angle droit des électrovannes à jet de pulsations Jiol les rend idéales pour les dépoussiéreurs à jet de pulsations utilisés dans divers contextes industriels. La fonction d'électrovanne à impulsions de dépoussiérage assure un nettoyage efficace et complet des particules de poussière.

2. Systèmes de transport pneumatique : Ces vannes sont parfaites pour contrôler le débit d'air dans les systèmes de transport pneumatique, assurant un fonctionnement fluide et fiable.

3. Systèmes de filtration à manches filtrantes : Les électrovannes à jet de pulsations Jiol peuvent être utilisées dans les systèmes de filtration à manches filtrantes pour maintenir des environnements propres et sans poussière.

4. Systèmes CVC : Les performances fiables de ces vannes les rendent adaptées à une utilisation dans les systèmes CVC pour réguler le débit d'air et maintenir une qualité de l'air intérieur optimale.

Avec une plage de température de -25 à +80 °C et une compatibilité avec l'air comme support, les électrovannes à jet de pulsations Jiol sont polyvalentes et peuvent résister à des conditions environnementales variables. Les options de matériaux de diaphragme NBR et FKM offrent durabilité et longévité.

Ces vannes fonctionnent sur une alimentation pneumatique et ont une taille de port de 3 pouces, ce qui les rend adaptées à un large éventail d'applications industrielles. La capacité d'approvisionnement de 5 000 pièces par mois garantit que la demande peut être facilement satisfaite.

Qu'il s'agisse de la collecte de poussière, du contrôle du débit d'air ou de la filtration, les électrovannes à jet de pulsations Jiol offrent des performances élevées, une fiabilité et une facilité d'utilisation. Avec des conditions de paiement flexibles, notamment T/T, Western Union et Paypal, et des délais de livraison rapides de 1 à 7 jours ouvrables après le paiement, ces vannes sont un choix pratique et efficace pour divers besoins industriels.

Emballées dans des cartons ou selon les exigences des clients, les électrovannes à jet de pulsations Jiol sont prêtes à être déployées dans divers contextes industriels, offrant des solutions efficaces et efficientes pour le contrôle du débit d'air et l'élimination de la poussière.

Emballage et expédition :

Emballage du produit :

Les électrovannes à jet de pulsations sont soigneusement emballées dans des boîtes en carton robustes pour assurer un transport en toute sécurité. Chaque vanne est solidement amortie avec des inserts en mousse pour éviter tout dommage pendant l'expédition.

Informations d'expédition :

Les commandes sont généralement traitées dans un délai de 1 à 2 jours ouvrables. Nous proposons diverses options d'expédition pour répondre à vos besoins, notamment l'expédition terrestre standard et l'expédition accélérée pour les commandes urgentes. Une fois votre commande expédiée, vous recevrez un numéro de suivi pour surveiller l'état de la livraison de vos électrovannes à jet de pulsations.
