Description du produit:

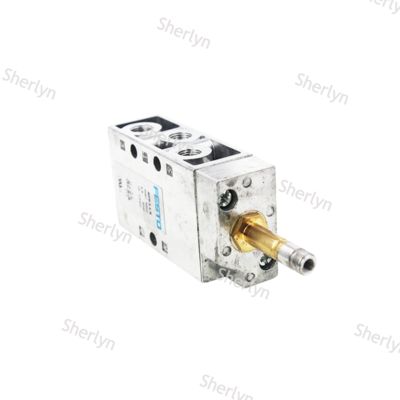

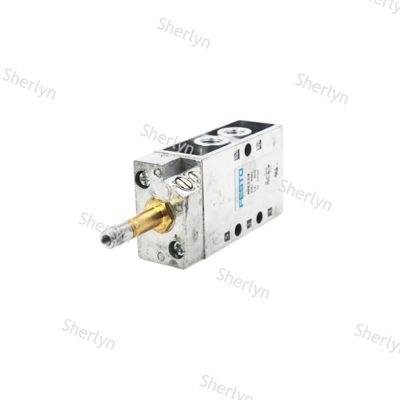

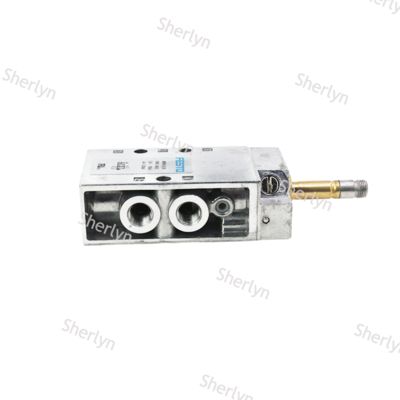

Les principales caractéristiques de la série FESTO Tiger Valve MFH sont les suivantes:
Fonction de la soupape:Il y a principalement 3/2-way (normalement fermé, normalement ouvert, parfois commutable) et 5/2-way (commande électrique simple avec réinitialisation mécanique du ressort, double commande électrique).

Paramètres principaux:
Interface et débit:Les résultats de l'analyse sont les suivants: G1/8 (500 l/min), G1/4 (800 l/min ou 1300-1600 l/min16), G1/2 (3700 l/min), G3/4 (7500 l/min).
Pression de travail:La fréquence de l'appareil est généralement de 0 à 8 bar ou de 2 à 10 bar, certains modèles (tels que le MFH-3- * - S) supportent -0,95 à 10 bar.
Mode pilote:pilote interne ou pilote externe (modèle avec le suffixe "- S", nécessite une conduite pilote indépendante, gamme de pression généralement de 0 à 8 bar).
Structure de conception:Le siège de soupape de levage est robuste (valve de siège), le matériau d'étanchéité est généralement NBR et le corps de la vanne est en aluminium coulé sous pression.
Niveau de protection:Une protection IP65.
Temps de réponse:Rapide, généralement en millisecondes (par exemple, temps de commutation < 40 ms).
Plage de température:La température moyenne est généralement comprise entre -10 °C et +60 °C, et la température ambiante est généralement comprise entre -5 °C et +40 °C.

Applications:

L'industrie de la fabrication automobile utilise un dispositif de contrôle pneumatique pour divers processus tels que les lignes de production de soudage et d'assemblage final.

Dans le secteur des machines d'emballage, le contrôle pneumatique est essentiel pour les actions telles que la saisie, le positionnement et le remplissage du matériau.

La manutention des matériaux et les lignes d'assemblage automatisées reposent sur un contrôle pneumatique pour faire fonctionner des actionneurs tels que des cylindres et des aspirateurs sous vide.

Le contrôle pneumatique est également crucial dans d'autres domaines industriels qui exigent des performances de haute qualité.

Données techniques

• Fonction de la vanne5/2, monostable
• Type d'actionnementÉlectricité
• Largeur26 mm
• Débit nominal standard500 l/min
• Port de fonctionnement pneumatiqueG1/8
• Voltage de fonctionnementPar bobine magnétique, à commander séparément
• Pression de fonctionnement00,18 MPa... 0,8 MPa
• Pression de fonctionnement1.8 bar... 8 bar
• Conception structurelleSiège en plaque
• Méthode de réinitialisationD'une épaisseur n'excédant pas 50 cm
• Certificationc UL us - reconnu (OL)
• Niveau de protectionPour la protection contre la corrosion
• Largeur nominale5 mm
• Dimension de largeur27 mm
• Fonction de l'air d'échappementAvec option de régulation du débit

Assistance et services:

L'assistance technique et les services fournis pour les produits de soupapes solénoïdes Festo comprennent:

- Assistance d'experts pour la sélection, l'installation et le dépannage des produits

- Documentation complète du produit et manuels pour une référence facile

- Ressources en ligne telles que FAQ, guides de dépannage et tutoriels vidéo

- Garantie et services de réparation pour tout défaut de produit

- programmes de formation et ateliers visant à améliorer les connaissances et les compétences en matière d'utilisation des soupapes solénoïdes Festo

Emballage et expédition

Emballage du produit:

La soupape solénoïde Festo est soigneusement emballée dans une boîte en carton solide pour assurer son transport en toute sécurité.La soupape est placée en toute sécurité dans la boîte avec un rembourrage adéquat pour éviter tout dommage pendant l'expédition.

Pour la navigation:

Une fois votre commande confirmée, la soupape solénoïde Festo sera expédiée rapidement par un service de messagerie fiable.La soupape est emballée et scellée correctement pour la protéger de tout facteur externe pendant le transport.
