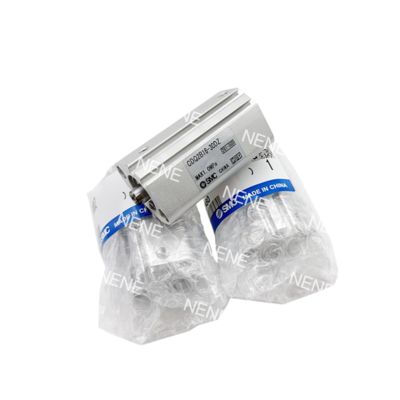

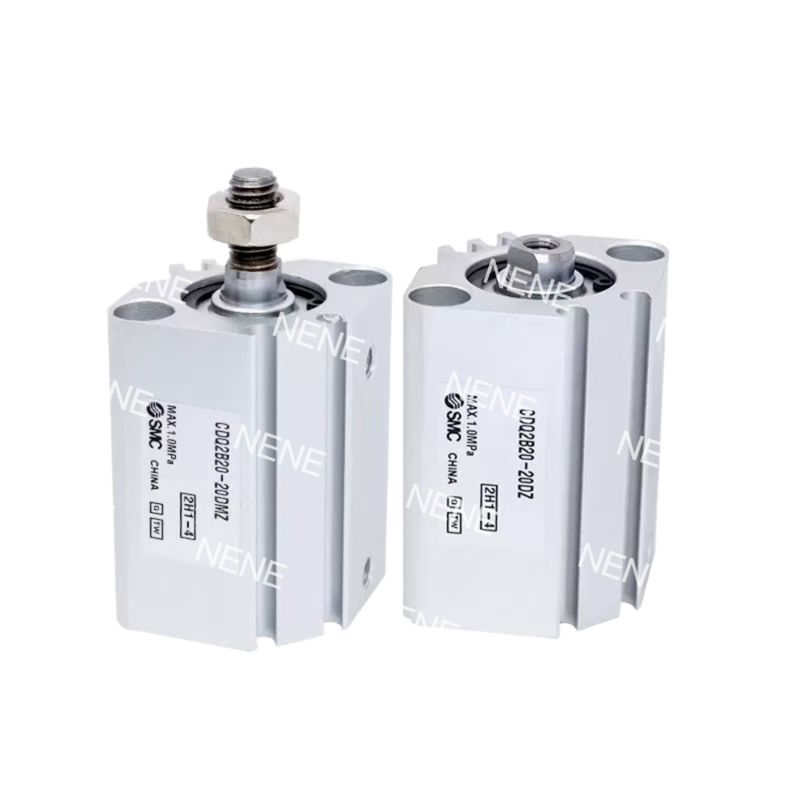

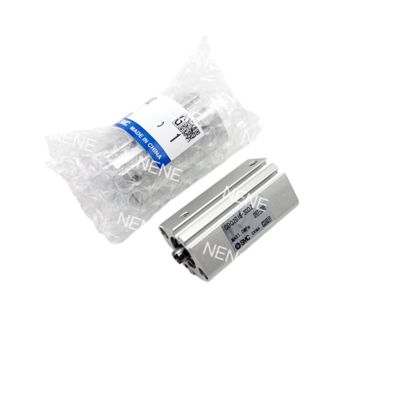

Cylindre pneumatique à piston à action double CQ2A12-20D SMC

Description du produit :

Les vérins ultra-compacts de la série SMC CQ2A offrent un mouvement linéaire précis pour les applications avec un espace limité. Ces vérins ont un alésage de 12 mm et sont proposés avec des options de course allant de 5 mm à 50 mm. Malgré leur petite taille, ils offrent des performances robustes, étant 30 % plus courts que les vérins standard. Fabriqués en aluminium de qualité aérospatiale avec anodisation dure, ils peuvent fonctionner à 0,05-1,0 MPa (7-145 psi) pour fournir une poussée maximale de 90 N.

Avec des joints pré-lubrifiés, ces vérins ne nécessitent aucun entretien pour un fonctionnement en douceur. Ils sont équipés de champs magnétiques intégrés pour prendre en charge le montage des capteurs et sont compatibles avec le système d'accessoires modulaires de SMC, qui comprend des guides, des vannes et des supports de montage.

Caractéristiques :

Ultra-compact : Le produit ne mesure que 24 mm de large, soit 40 % de moins que les vérins ISO (par exemple, 82 mm pour une course de 50 mm).

Léger : Doté d'un corps en aluminium à topologie optimisée, il ne pèse que 0,15 kg pour une course de 50 mm.

Intégration modulaire : Il permet un montage direct avec les guides MXS/vannes VQ.

Poussée équilibrée : Le produit offre une force bidirectionnelle de 90 N±3 % à 1,0 MPa.

Haute vitesse : Il peut fonctionner à 500 mm/s avec un temps de réponse de 0,15 s pour une course de 50 mm.

Amortissement réglable : Un amortisseur hydraulique en option est disponible pour une absorption de 0,043 J.

Option de température étendue : Équipé de joints -XB6, il peut fonctionner à des températures allant de -40 °C à 150 °C (-40 °F à 302 °F).

Résistance à la corrosion : Le produit est doté d'un kit en acier inoxydable -XC6 avec une tige SUS304.

Protection IP65 : Il comprend des essuie-glaces doubles -XC4 pour une utilisation dans des environnements poussiéreux/sales.

Fentes pour capteurs à 4 faces : Compatible avec les capteurs D-M9N, qui s'adaptent aux fentes de Φ3,5 mm.

8 styles de montage : Livré avec des vis préchargées pour les configurations de type A/L/D.

Réglage de la course : Permet une modification de course de ±5 mm avec le module -XC8.

Alésage anodisé dur : Bénéficiant d'un revêtement de 25 μm pour une résistance à l'usure 3 fois supérieure.

Tige chromée dure : Dotée d'une épaisseur de 0,02 mm et d'un coefficient de frottement de μ≤0,15.

Joints sans fuite : Il utilise des joints en composé X271 FKM, avec <0,1 mL/min de fuite à 0,5 MPa.

Applications :

Manipulation de micro-composants : Les modèles à course courte allant de 5 à 15 mm facilitent les opérations de placement et de prélèvement précises pour les composants SMD 0201 lors de l'assemblage des circuits imprimés. Ces modèles atteignent une répétabilité de ±0,05 mm.

Systèmes de marquage laser : Les têtes de marquage, avec des courses comprises entre 20 et 30 mm, sont alimentées par des capteurs D-M9N fournissant une rétroaction de position, garantissant une précision d'alignement avec un écart de 0,1 mm.

Transfert d'échantillons de diagnostic : Les kits en acier inoxydable compatibles avec les variantes de course de 35 à 50 mm, telles que la série -XC6, sont conçus pour manipuler des échantillons biologiques dans les analyseurs, empêchant la contamination dans les environnements conformes à la FDA.

Distribution de réactifs : Les unités de course de 10 mm fonctionnant à basse pression (0,05 MPa) offrent une précision de dosage des fluides de 0,1 mL dans les instruments de DIV, permettant une distribution précise des réactifs.

Inspection optique : Les vérins avec des courses de 40 mm positionnent les caméras AOI à des vitesses comprises entre 50 et 200 mm/s, réduisant les vibrations pour les applications d'imagerie à fort grossissement.

Effecteurs finaux robotiques : Intégrés aux robots collaboratifs, ces effecteurs finaux sont dotés de courses de 25 mm et de filetages de tige M3, permettant une insertion de pièces rapide et légère avec des temps de cycle inférieurs à 0,5 s.

Découpe à grande vitesse : Avec des courses de 50 mm, ces modèles activent les lames dans les systèmes de scellage de films, effectuant des coupes en seulement 0,2 s à une pression de 1,0 MPa, avec un amortissement hydraulique pour la réduction des chocs.

Alignement des étiquettes : Les modèles avec des courses de 15 mm et des oreilles de montage -DZ garantissent un positionnement précis des étiquettes avec des écarts ≤0,3 mm dans les lignes d'emballage sous blister pharmaceutiques.

Un fabricant de dispositifs médicaux a pu réduire l'épaisseur de la machine de 42 % en mettant en œuvre le modèle CQ2A12-30DMZ, équipé de capteurs à 4 faces. Cela a entraîné une réduction significative de 70 % des temps d'arrêt pour leurs systèmes de chargement de cartouches.
