Description du produit :

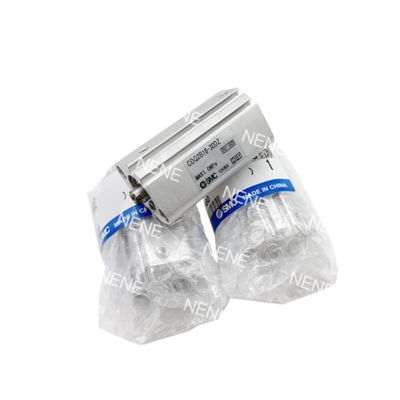

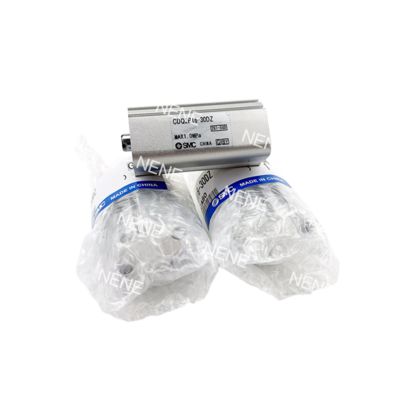

Les vérins ultra-compacts de la série SMC CQ2A offrent un mouvement linéaire de haute précision dans les applications où l'espace est limité. Dotés d'un alésage de 12 mm avec des options de course de 5/10/15/20/25/30/35/40/45/50 mm, ces vérins à simple tige à double effet combinent une longueur 30 % plus courte que les vérins standard avec des performances robustes.

Construits en aluminium de qualité aérospatiale avec anodisation dure, ils fonctionnent à 0,05-1,0 MPa (7-145 psi) pour générer une poussée maximale de 90 N. Les joints pré-lubrifiés permettent un fonctionnement sans entretien tandis que les champs magnétiques intégrés prennent en charge le montage des capteurs.

Compatibles avec le système d'accessoires modulaires de SMC, y compris les guides, les vannes et les supports de montage.

Caractéristiques :

Ultra-compact : Largeur de 24 mm, 40 % plus court que les vérins ISO (par exemple, 82 mm pour une course de 50 mm)

Léger : Corps en aluminium à topologie optimisée (0,15 kg pour une course de 50 mm)

Intégration modulaire : Montage direct avec les guides MXS/vannes VQ

Poussée équilibrée : Force bidirectionnelle de 90 N±3 % à 1,0 MPa

Haute vitesse : Fonctionnement à 500 mm/s, temps de réponse de 0,15 s pour une course de 50 mm

Amortissement réglable : Amortisseur hydraulique en option (absorption de 0,043 J)

Option de température étendue : Joints -XB6 pour un fonctionnement de -40~150°C (-40~302°F)

Résistance à la corrosion : Kit en acier inoxydable -XC6 (tige SUS304)

Protection IP65 : Doubles essuie-glaces -XC4 pour les environnements poussiéreux/sales

Emplacements pour capteurs à 4 côtés : Compatible avec les capteurs D-M9N (fente de Φ3,5 mm)

8 styles de montage : Vis préchargées pour les configurations de type A/L/D

Réglage de la course : Modification de la course de ±5 mm avec le module -XC8

Alésage anodisé dur : Revêtement de 25μm, résistance à l'usure 3×

Tige chromée dure : Épaisseur de 0,02 mm, coefficient de frottement μ≤0,15

Joints sans fuite : Composé X271 FKM, Fuite <0,1 mL/min à 0,5 MPa

Applications :

Fabrication électronique

Pour la manipulation de micro-composants dans l'assemblage de circuits imprimés, nos modèles à course courte de 5 à 15 mm offrent des capacités de placement et de prélèvement de précision pour les composants CMS 0201, atteignant une répétabilité de ±0,05 mm.

En ce qui concerne les systèmes de marquage laser, nos options de course de 20 à 30 mm actionnent les têtes de marquage avec une rétroaction de position via les capteurs D-M9N, garantissant une précision d'alignement avec un écart inférieur à 0,1 mm.

Équipement médical et de laboratoire

Nos solutions de transfert d'échantillons de diagnostic offrent des variantes de course de 35 à 50 mm équipées de kits en acier inoxydable -XC6 pour la manipulation d'échantillons biologiques dans les analyseurs, assurant la prévention de la contamination dans les environnements conformes à la FDA.

Pour une distribution précise des réactifs dans les instruments de diagnostic in vitro, nos unités avec une capacité de course de 10 mm fonctionnent à basse pression (0,05 MPa) pour atteindre une précision de dosage de fluide de 0,1 mL.

Cellules d'automatisation compactes

Nos systèmes d'inspection optique utilisent des vérins à course de 40 mm pour positionner les caméras AOI à des vitesses réglables de 50 à 200 mm/s, minimisant les vibrations pour les tâches d'imagerie à fort grossissement.

Intégrés aux robots collaboratifs, nos effecteurs finaux robotiques avec une course de 25 mm et des filetages de tige M3 permettent l'insertion de pièces légères avec des temps de cycle inférieurs à 0,5 s.

Machines d'emballage

En ce qui concerne les exigences de coupe à grande vitesse dans les machines d'emballage, nos modèles à course de 50 mm actionnent les lames dans les systèmes de scellage de films, effectuant des coupes en seulement 0,2 s à une pression de 1,0 MPa avec un amortissement hydraulique pour la réduction des chocs.

Nos solutions d'alignement d'étiquettes, dotées de variantes de course de 15 mm avec des oreilles de montage -DZ, sont conçues pour corriger les écarts de position des étiquettes jusqu'à ≤0,3 mm dans les lignes d'emballage sous blister pharmaceutiques.

Étude de cas : Un fabricant de dispositifs médicaux a constaté une réduction de 42 % de l'épaisseur de la machine en mettant en œuvre des vérins CQ2A12-30DMZ avec des capteurs à 4 côtés, ce qui a entraîné une diminution de 70 % des temps d'arrêt pour les systèmes de chargement de cartouches.
