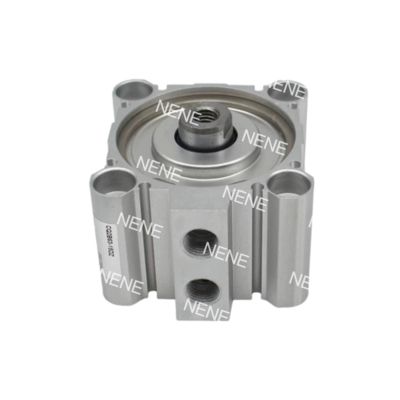

CQ2A12-45D SMC Bouteille pneumatique à piston pour l'air dans les applications lourdes

Description du produit :

Les vérins ultra-compacts de la série SMC CQ2A offrent un mouvement linéaire précis dans les applications où l'espace est limité. Ces vérins à simple tige et à double effet sont dotés d'un alésage de 12 mm et sont proposés avec des options de course allant de 5 mm à 50 mm. Bien qu'ils soient 30 % plus courts que les vérins standard, ils offrent des performances fiables. Fabriqués en aluminium de qualité aérospatiale avec anodisation dure, ces vérins peuvent fonctionner à 0,05-1,0 MPa (7-145 psi) pour produire une poussée maximale de 90 N.

Les vérins sont équipés de joints pré-lubrifiés, assurant un fonctionnement sans entretien, et sont dotés de champs magnétiques intégrés pour le montage des capteurs. Ils sont compatibles avec le système d'accessoires modulaires de SMC, ce qui permet une intégration facile avec les guides, les vannes et les supports de montage.

Caractéristiques :

Conception optimisée pour l'espace
Ultra-compact : Largeur de 24 mm, 40 % plus court que les vérins ISO (par exemple, 82 mm pour une course de 50 mm)
Léger : Corps en aluminium à optimisation topologique (0,15 kg pour une course de 50 mm)
Intégration modulaire : Montage direct avec les guides MXS/vannes VQ

Performances de précision
Poussée équilibrée : 90N±3% de force bidirectionnelle à 1,0 MPa
Haute vitesse : Fonctionnement à 500 mm/s, temps de réponse de 0,15 s pour une course de 50 mm
Amortissement réglable : Amortisseur hydraulique en option (absorption de 0,043 J)

Durabilité améliorée
Option de température étendue : Joints -XB6 pour un fonctionnement de -40~150°C (-40~302°F)
Résistance à la corrosion : Kit en acier inoxydable -XC6 (tige en SUS304)
Protection IP65 : Doubles essuie-glaces -XC4 pour les environnements poussiéreux/sales

Montage intelligent
Emplacements pour capteurs à 4 côtés : Compatible avec les capteurs D-M9N (fente de Φ3,5 mm)
8 styles de montage : Vis préchargées pour les configurations de type A/L/D
Réglage de la course : Modification de la course de ±5 mm avec le module -XC8

Ingénierie avancée
Alésage anodisé dur : Revêtement de 25μm, résistance à l'usure 3×
Tige chromée dure : Épaisseur de 0,02 mm, coefficient de frottement μ≤0,15
Joints sans fuite : Composé X271 FKM, Fuite <0,1 mL/min à 0,5 MPa

Applications :

Manipulation de micro-composants : Nos modèles à course courte de 5 à 15 mm sont conçus pour permettre le placement précis des composants CMS 0201 dans l'assemblage des circuits imprimés. Ils atteignent une répétabilité impressionnante de ±0,05 mm pour garantir la précision.

Systèmes de marquage laser : Avec des courses de 20 à 30 mm, nos systèmes entraînent des têtes de marquage soutenues par une rétroaction de position via des capteurs D-M9N. Cette configuration garantit une précision d'alignement avec un écart inférieur à 0,1 mm.

Transfert d'échantillons de diagnostic : Nos variantes de course de 35 à 50 mm, équipées de kits en acier inoxydable -XC6, excellent dans la manipulation d'échantillons biologiques dans les analyseurs. Ils sont essentiels pour prévenir la contamination dans les environnements conformes à la FDA.

Distribution de réactifs : Fonctionnant à basse pression (0,05 MPa), nos systèmes offrent une précision de dosage de fluide de 0,1 mL dans les instruments de diagnostic in vitro (DIV) en utilisant des unités de course de 10 mm.

Inspection optique : Les vérins avec des courses de 40 mm positionnent avec précision les caméras AOI à des vitesses réglables de 50 à 200 mm/s, assurant un minimum de vibrations lors de l'imagerie à fort grossissement.

Effecteurs finaux robotiques : Intégrés aux robots collaboratifs, nos systèmes excellent dans l'insertion de pièces légères avec une course de 25 mm et des filetages de tige M3, atteignant des temps de cycle inférieurs à 0,5 s.

Découpe à grande vitesse : En utilisant des modèles de course de 50 mm, nos machines fournissent un actionnement efficace des lames dans les systèmes de scellage de films, effectuant des coupes en seulement 0,2 s à 1,0 MPa. De plus, un amortissement hydraulique est utilisé pour la réduction des chocs.

Alignement des étiquettes : Nos versions de course de 15 mm, avec des oreilles de montage -DZ, corrigent efficacement les écarts de position des étiquettes de ≤0,3 mm dans les lignes d'emballage sous blister pharmaceutiques.

Un fabricant de dispositifs médicaux a obtenu des résultats impressionnants en réduisant l'épaisseur de la machine de 42 % en utilisant le CQ2A12-30DMZ avec des capteurs à 4 côtés. Cela a conduit à une réduction significative de 70 % des temps d'arrêt dans les systèmes de chargement de cartouches.

Support et services :

Notre équipe de support technique produit pour le vérin pneumatique à piston est dédiée à fournir une assistance pour tout problème technique, le dépannage et les informations sur le produit. Nous nous efforçons de garantir que nos clients ont une expérience positive et que leurs besoins sont satisfaits rapidement et efficacement.

En plus du support technique, nous proposons également une gamme de services liés au vérin pneumatique à piston, notamment des services de maintenance et de réparation, une formation sur les produits et des options de personnalisation pour répondre à des exigences spécifiques. Notre objectif est d'aider nos clients à maximiser les performances et la longévité de leurs équipements.

Emballage et expédition :

Nom du produit : Vérin pneumatique à piston

Description : Notre vérin pneumatique à piston de haute qualité est conçu pour offrir des performances efficaces et fiables dans diverses applications industrielles.

Le forfait comprend : 1 x vérin pneumatique à piston

Expédition : Ce produit sera soigneusement emballé pour assurer une livraison en toute sécurité. Les options d'expédition incluent l'expédition standard et l'expédition accélérée.
