Description détaillée du produit
| Nom du produit: |
Membrane de soupape à impulsions |
Matériau de membrane: |
TPE |
| Port de soupape de pulsation équipé: |
1' |
Modèle de soupape à impulsions: |
L'équipement doit être équipé d'un système de contrôle de l'équipement. |
| Les points forts: |
M/D25 Kit de réparation du diaphragme,Kit de réparation du diaphragme TPE,Auetl Diaphragme TPE
|
Description du produit:

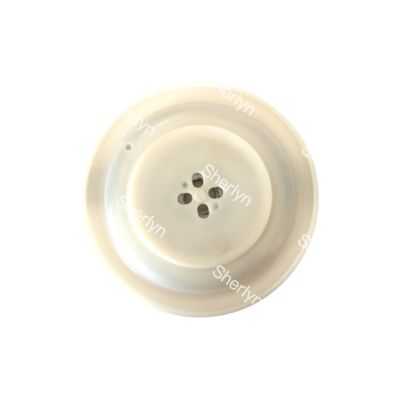

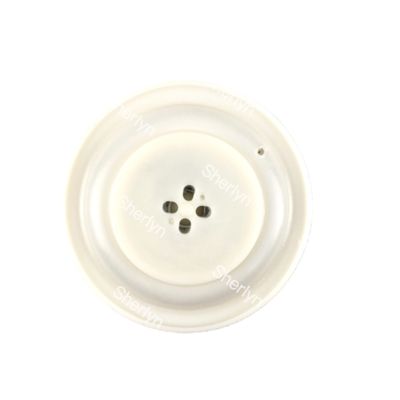

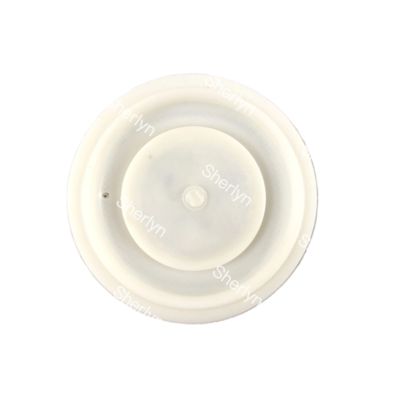

La membrane de la série M/D (comme le type M/D25) est fabriquée en élastomère thermoplastique (TPE), qui présente une excellente résistance à la fatigue et une grande adaptabilité à haute température (-40 °C~100 °C),spécialement conçus pour les exigences de soufflage et de nettoyage à haute fréquence des soupapes d'impulsion Autel.La structure composite à trois couches (couche d'étanchéité + squelette en fibres de polyester + couche élastique) garantit une réponse rapide (≤ 30 ms) et une longue durée de vie (standard 1 million d'actions) dans des environnements à haute pression.
Applications:
Système de pulsation de jet de collecteur de poussière Baghouse
Les diaphragmes de la série M/D (tels que le modèle M/D25) servent de composants d'étanchéité et d'actionnement du noyau des soupapes d'impulsion dans les capteurs de poussière.Ils contrôlent la libération instantanée d'air comprimé pour conduire des impulsions de jet à haute fréquence (plusieurs fois par seconde) pour éliminer la poussière de la surface des sacs filtrants.
Opération:
- Electrical signal triggers the pulse valve → Diaphragm opens instantaneously → Compressed air is injected into the filter bag through the jet tube → Filter bag expands and shakes off dust → Diaphragm resets and closes promptly.
Modèles de vannes compatibles:
- Autel AE1825B, AE2825B, AE1825R, etc., une soupape à impulsions de 1 pouce;
- Les soupapes à impulsions de la série MD (telles que MD120, MD125, MD140S, etc.) sont particulièrement adaptées aux tailles de soupape allant de 20 mm à 76 mm 36.
Transfert de poudre et rupture de l'arche du silo
Utilisé pour éliminer les blocages dans les conduites de transport pneumatiques ou pour briser les ponts de matériaux dans les silos, le flux d'air par impulsion empêche l'obstruction et convient aux scénarios impliquant la poussière de charbon, les grains,granulés de plastique, et plus 36.
Industrie. Application. Modèles de diaphragme compatibles. Principales exigences
| Le secteur industriel |
Application du projet |
Modèles de diaphragme compatibles |
Exigences essentielles |
| Fabrication de béton |
Collecteur de poussière arrière du four, dépoussiérage des matières premières |
M/D25, MD140S |
Résistant à la poussière à température normale (< 80°C) |
| Fusion de l'acier |
Élimination des poussières de la tête de la machine à friture, purification des gaz du haut four |
Le code de dépôt est le code de dépôt. |
Requiert un refroidisseur (température ≤ 60°C) |
| Traitement du bois |
Système de collecte des sciures |
MD125 |
Conception à l'épreuve des explosions |
| Produits alimentaires/industrie chimique |
Dégagement de blocage pneumatique de transport de poudre |
M/D25 (matériau TPE) |
Air sec sans huile (compatibilité avec la FDA) |
| Incinération des déchets |
Système de traitement des gaz de combustion |
Requiert des diaphragmes EPDM/FKM |
Résistant à la corrosion (gaz acides) |
M/D25 Kit de réparation du diaphragme TPE pour 1' AE1825B AE2825B AE1825R AE2825R
Le diaphragme est la partie la plus importante de la valve de pulsation.l'air piégé au-dessus du diaphragme de la valve d'impulsion est rapidement épuisé provoquant une ouverture rapide de la valve principale du diaphragmeLorsque la soupape de pulsation est désactivée, l'air s'échappe par le trou de saignement de la soupape de pulsation principale pour équilibrer la pression du diaphragme et ferme instantanément la soupape de pulsation.
Options de personnalisation:
1Matériau du diaphragme: TPE, NBR, EPDM, FKM
2Matériau du siège: Nylon, caoutchouc, PTFE
3Couleur du diaphragme: Noir, blanc, rouge, vert, etc.
4Nous pouvons le faire exactement comme votre dessin.
5Emballage: Nous pouvons vous fournir des sacs en plastique personnalisés avec un MOQ faible
| Le diaphragme |
Le diaphragme |
Valve à impulsion |
Valve à impulsion |
Le diaphragme |
| Code de commande |
Numéro de référence |
Numéro de modèle |
Taille du port |
Matériel |
| AE18 |
M/D20 |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
3/4 de pouce, 1 pouce. |
TPE (norme) |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
Le produit doit être soumis à un contrôle de qualité supérieur. |
| AE25 |
M/D25 |
Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce. |
1' |
|
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
|
| AE40 |
M/D40 |
Le nombre d'heures d'attente est le suivant: |
1-1/2" |
|
| Le nombre d'unités d'équipement doit être déterminé en fonction de l'échantillon. |
|
| AE50 |
M/D50 |
Le nombre d'unités d'équipement est déterminé par le système de mesure de l'équipement. |
2'2, 2'2 et demi |
|
| M/D60 |
Le nombre d'émissions de dioxyde de carbone est déterminé en fonction de la fréquence de l'émission. |
|
| AE75 |
M/D75 |
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. |
3 pouces |
|
Assistance et services:
Notre équipe de support technique de produit pour le diaphragme de soupape à impulsion est dédiée à fournir une assistance et des conseils concernant l'installation, le fonctionnement et le dépannage du produit.Nous offrons des services complets pour assurer des performances optimales et la fonctionnalité du diaphragme dans votre systèmeNos experts techniques sont disponibles pour répondre à toutes vos questions ou préoccupations et s'engagent à fournir des solutions rapides et efficaces.
Emballage et expédition
Emballage du produit:
Le diaphragme est soigneusement emballé pour assurer sa livraison en toute sécurité. Chaque diaphragme est enveloppé individuellement dans un matériau de protection pour éviter tout dommage pendant le transport.Les diaphragmes emballés sont ensuite placés dans une boîte solide avec un amortisseur suffisant pour assurer une protection supplémentaire..
Pour la navigation:
Les commandes pour le diaphragme sont traitées rapidement et efficacement. Nous utilisons des transporteurs réputés pour livrer votre commande en temps opportun.Vous recevrez un numéro de suivi une fois votre commande expédiée., vous permettant de surveiller l'état de livraison de vos diaphragmes.
