Description détaillée du produit
| Nom du produit: |
Kit de réparation du diaphragme M50 |
Valves appropriées: |
Le nombre total d'équipements utilisés par les autorités compétentes pour la surveillance de l'exploitation est fixé par le règlement (CE) no 765/2008. |
| Matériau du diaphragme: |
NBR (Buna) |
Taille du trou de montage: |
φ11 mm |
| Diamètre extérieur de la membrane: |
φ146 mm |
Distance du trou au centre: |
φ150 mm |
| Il y a un trou de sang. |
1 |
Le printemps: |
2 |
| Numéro de diaphragme: |
2 (M50+M25) |
Emballage: |
Sac en plastique scellé individuellement |
| Les points forts: |
Kit de réparation du diaphragme M50,2 " Kit de réparation du diaphragme,M50 équipement turbo
|

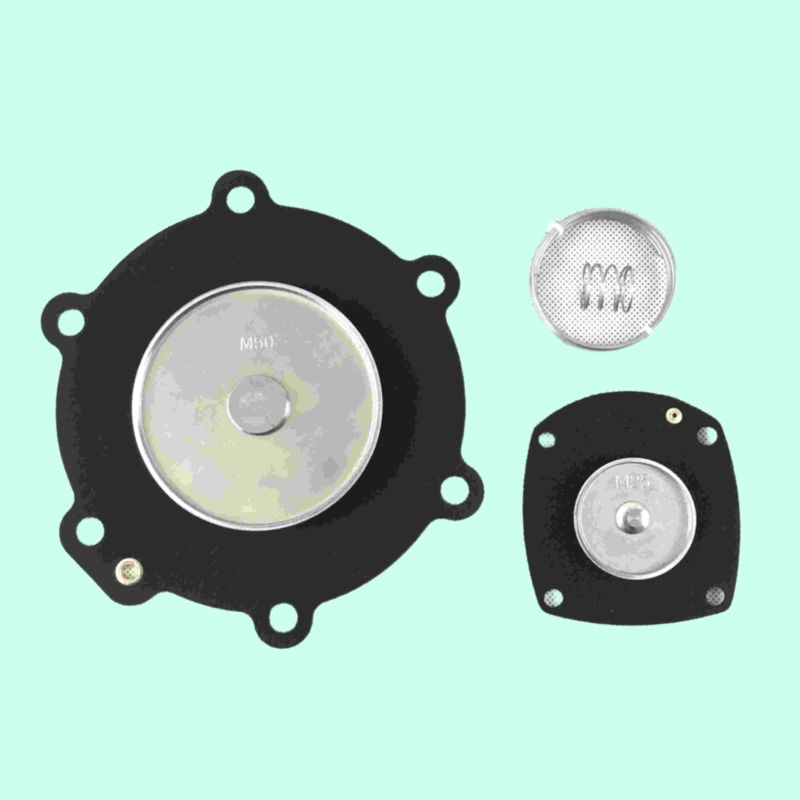

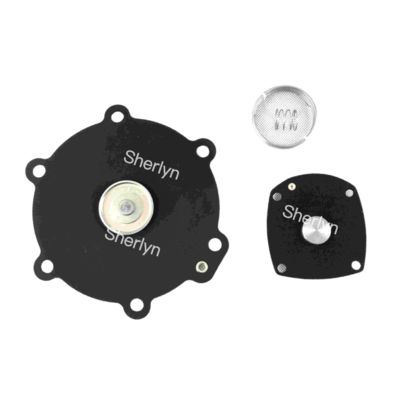

M50 Kit de réparation du diaphragme Turbo 2" DN50 FP55 FM55 SQP50 SQM60
Description du produit:
Le kit M50 est le kit de nitrile, pour une utilisation à température standard
Le kit M50V est le kit Viton, destiné aux applications à haute température
1Fluides: air filtré non lubrifié.
2Température de fonctionnement: diaphragme au nitrile (-20°C; +80°C), diaphragme Viton (-20°C; +200°C)
3Pression de fonctionnement: entre 0,5 et 7,5 bar
Nous pouvons fournir des soupapes de remplacement pour toutes les applications. Nous fournissons également les kits de réparation de diaphragme pour ces soupapes.Les kits de réparation du diaphragme peuvent ramener votre valve au niveau de performance maximale.Nous stockons et fournissons une large gamme de remplacements de vannes de diaphragme de marque tels que: Goyen, Mecair, ASCO, SBFEC, Joil, Norgren, Turbo, etc.
Les vannes à diaphragme sont disponibles dans une gamme de configurations pour s'adapter à tous les types de conceptions de nettoyage de collecteurs de poussière à jet d'impulsion.Les vannes à diaphragme utilisent un diaphragme moulé flexible pour réguler le débit d'air à travers les filtres pour un nettoyage optimalLa valve du diaphragme crée une impulsion d'air qui passe à travers le sac, secouant toute saleté à l'extérieur du sac et nettoyant le filtre.
Applications:
Système de pulsation de jet de collecteur de poussière Baghouse
Les diaphragmes de la série M/D (tels que le modèle M/D25) servent de joints et d'éléments d'actionnement des soupapes d'impulsion, contrôlant la libération instantanée d'air comprimé dans le dépoussiéreur.Par pulsation de jet à haute fréquence (plusieurs fois par seconde), ils nettoient la surface des sacs filtrants de l'accumulation de poussière.
Processus de fonctionnement: Electrical signal triggers pulse valve → Diaphragm opens instantaneously → Compressed air is injected into the filter bag through the jetting tube → Filter bag expands and shakes off dust → Diaphragm resets and closes.
Modèles de vannes compatibles:
- Autel AE1825B, AE2825B, AE1825R et autres soupapes à impulsions de 1 pouce;
- Les soupapes à impulsions de la série MD (telles que MD120, MD125, MD140S) sont particulièrement adaptées aux soupapes dont le diamètre nominal varie de 20 mm à 76 mm.
Transfert de poudre et rupture de l'arche du silo
Utilisé pour éliminer les blocages dans les conduites de transport pneumatiques ou pour briser les arcs de matériaux à l'intérieur des silos, empêchant ainsi le colmatage par des impulsions de flux d'air.Il convient aux scénarios impliquant de la poudre de charbon, grains, granulés de plastique, et plus encore.
Application dans l'industrie Modèles de diaphragme compatibles Exigences clés
- Collecteur de poussières de four de fabrication de ciment, collecte de poussières de broyage de matières premières M/D25, MD140S Résistance à la température à la poussière normale (< 80°C)
- Élimination des poussières dans les usines de frittage de la production sidérurgique, purification des gaz du haut four MD150S, MD162S Requiert un refroidissement (température ≤ 60°C)
- Système de collecte des saletés de transformation du bois MD125 Conception résistante aux explosions
- Défrichage de blocage alimentaire/chimique en poudre Transporteur pneumatique M/D25 (fabriqué en TPE) Air sec exempt d'huile avec compatibilité FDA
- Incinération des déchets Système de traitement des gaz de combustion Requiert des diaphragmes EPDM/FKM Résistance à la corrosion (gaz acides)
Modèles disponibles de trousses de réparation de vannes de diaphragme pour vannes à impulsion turbo:
| Code de commande |
Code de la soupape montée |
Taille du port de la vanne |
Matériel |
| M25 |
Le nombre total d'émissions de CO2 est calculé en fonction du niveau de CO2 dans l'air et de l'eau. |
1' |
Nitrile/Buna |
| M40 et M25 |
Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. |
1-1/2" |
Nitrile/Buna |
| M50 et M25 |
SQP50, SQM50, SQP55, SQM55, SQP60, SQM60, SQP65, SQM65 |
2' |
Nitrile/Buna |
| M75 et M25 |
Le nombre d'émissions de CO2 est déterminé par la fréquence d'émission de CO2 et par la fréquence d'émission de CO2. |
3 pouces |
Nitrile/Buna |
| Conseils: EPDM, Viton, tout est disponible. |
Assistance et services:
Le support technique du produit et les services pour le produit de diaphragme de soupape à impulsion comprennent:
- Assistance au dépannage pour les problèmes d'installation et de fonctionnement
- Orientation sur l'entretien et le remplacement des composants du diaphragme
- Formation et ressources éducatives pour les utilisateurs
- Détails de la garantie et de la couverture
- Accès à la documentation du produit et aux manuels de référence
Emballage et expédition
Nom du produit: Diaphragme de soupape à impulsion
Description du produit: Diaphragme de haute qualité conçu pour les soupapes à impulsions, en matériaux durables pour des performances durables.
Contenu de l' emballage: 1 diaphragme de soupape à impulsion
Dimensions du colis: 3 pouces x 3 pouces x 1 pouce
Poids de l'emballage:
Méthode d'expédition: expédition standard
Coût d'expédition: calculé à la caisse
