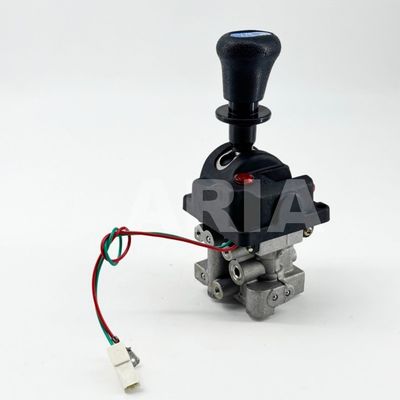

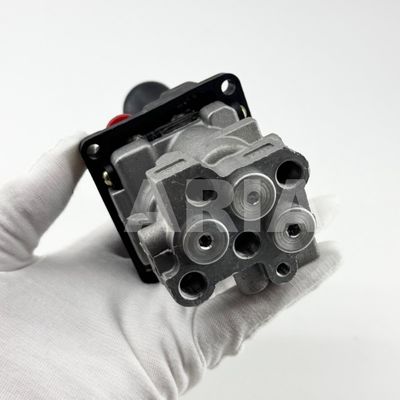

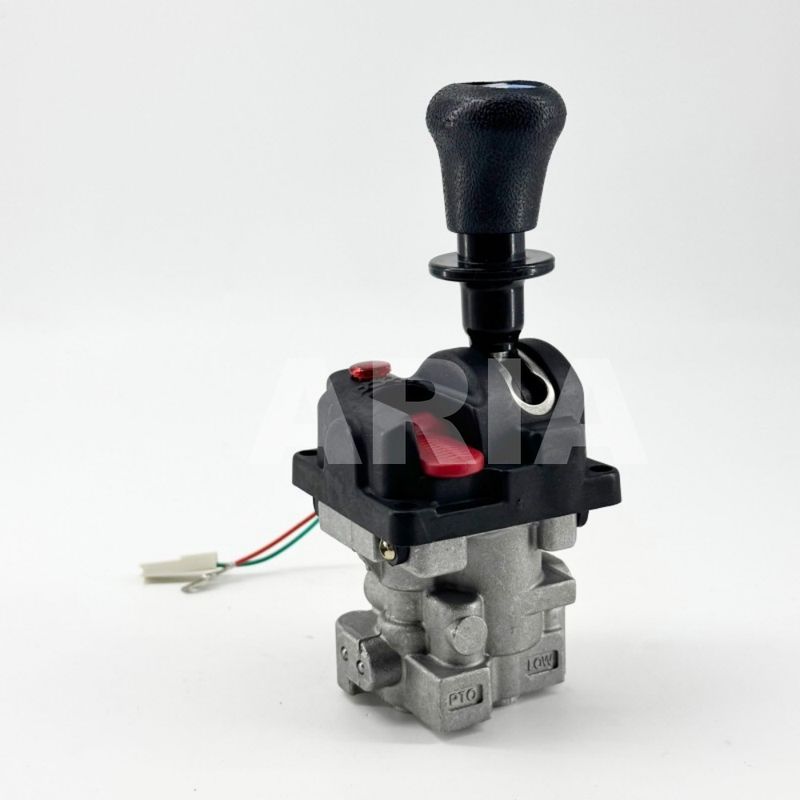

71094-C Soupape de basculement de benne basculante avec fonction prise de force et voyant lumineux Valve de commande pneumatique HYVA à 4 trous
Description
1. Lorsqu'elle est utilisée avec une soupape de basculement compatible avec une descente proportionnelle, la vitesse de descente de la carrosserie peut être régulée par le mouvement proportionnel du levier de commande pneumatique.

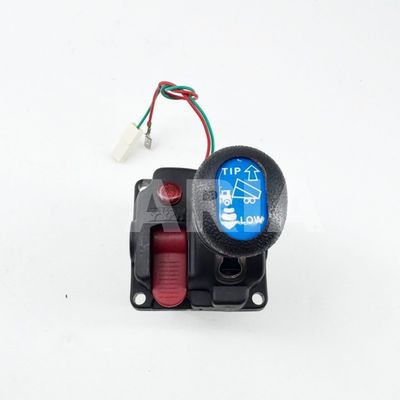

2. Les fonctions des commandes pneumatiques Hyva sont clairement indiquées sur la plaque signalétique.
Plage de commande pneumatique à 1 section :
réf. pièce description
021 19 002 commande pneumatique - 1 - TS/LF
021 19 012 commande pneumatique - 1 - TS/LS
021 19 022 commande pneumatique - 1 - TF/LF
Explication des codes :
1 = la commande a 1 section
TF = le levier est fixé en position de basculement finale
TS = le levier a un rappel par ressort en position de basculement
LF = le levier est fixé en position finale d'abaissement
Dimension
spécifications
| Pression max. |
12 bar |
| Pression min. |
5 bar |
| Température max. |
60℃ |
| Température min. |
- 40℃ |
| Raccords |
Tuyau de 6 mm |
| Trous de montage |
M6 |
Attention
Utiliser toujours des œillets en caoutchouc pour protéger les tubes pneumatiques et empêcher la poussière et l'eau de pénétrer dans la cabine.
Pour une durée de vie sans problème de l'ensemble du système pneumatique, le système pneumatique doit être exempt d'eau.
La commande pneumatique doit être montée de manière à ce que :
1 elle soit facile d'accès pour l'opérateur.
2 elle ne constitue pas un obstacle lors de l'entrée ou de la sortie de la cabine.
3 elle soit dégagée de toute pièce mobile telle que le siège du conducteur et la porte fermée.
Le raccord d'échappement d'air doit être amené à l'extérieur de la cabine pour empêcher l'air de pénétrer dans la cabine, ce qui présente les inconvénients suivants :
1 bruit
2 sable et poussière soulevés
3 lorsque de l'alcool est utilisé pour protéger le système pneumatique contre le gel, la vapeur d'alcool pénétrera dans la cabine
Assurez-vous que les tubes pneumatiques :
1 ne sont pas trop près d'objets tranchants.
2 sont dégagés des pièces mobiles.
3 sont dégagés des lignes d'échappement et du compresseur.
4 ne peuvent pas se plier.
5 ne sont pas trop longs.
Présentation du produit
Normes de qualité :
La société pour les produits sont des produits originaux neufs, pas de produits d'occasion et remis à neuf, ou laisser une compensation de dix et retourner le montant total, mais l'acheteur en raison de notre achat d'erreur de modèle n'est pas responsable des retours, un autre des ventes de produits de la société bénéficient d'une garantie de qualité d'un an à compter de la date d'expédition, selon les normes de qualité d'origine, pendant la garantie avec des problèmes de produit, besoin d'une confirmation des tests par le fabricant, le fournisseur à résoudre, la partie demande en raison du stockage, de l'utilisation, d'un mauvais entretien causé par un produit de qualité inférieure, et ne pas soulever d'objections
