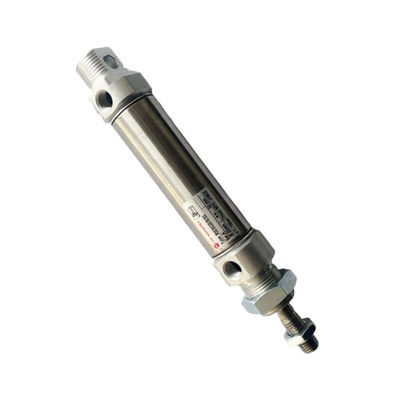

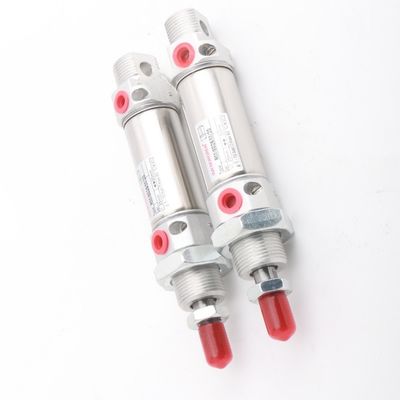

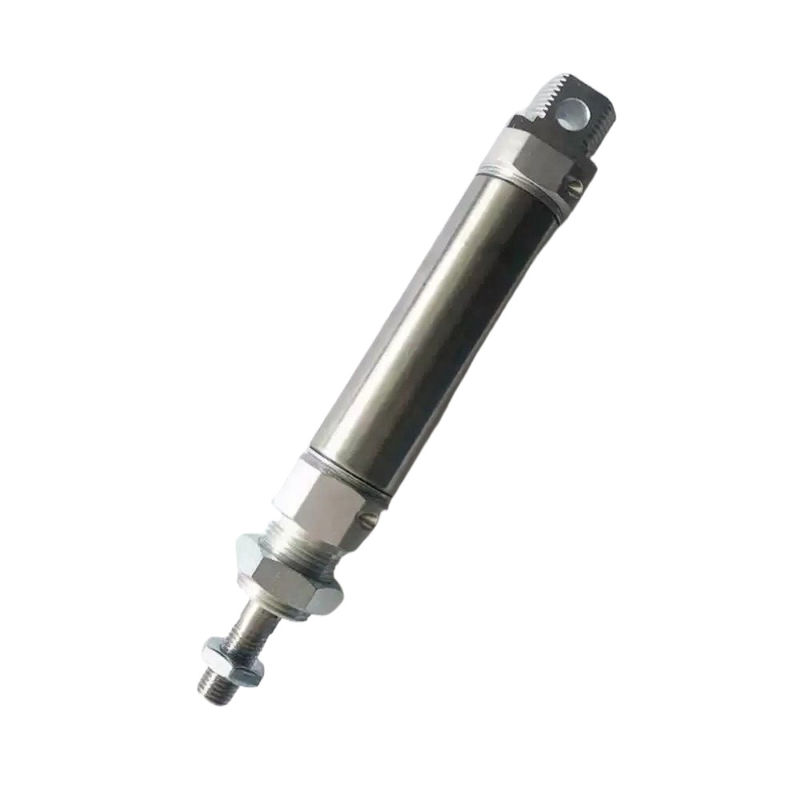

Le cylindre circulaire de NORGREN RM/8010/8012M/8016/M/JM/10/15/20/25/30/50

Diamètre du forage:Les diamètres de forage des différentes séries de mini-bouteilles varient. Par exemple, les diamètres de forage des séries RM/28000 et RM/8000 sont de 10-25 mm;les diamètres de forage de la série RA/192000/M sont de 20 à 125 mm; et la série ec comprend des diamètres de trous tels que 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm et 100 mm.

Conception de l'apparence:Il adopte généralement une conception compacte avec une petite structure, qui peut s'adapter à des environnements d'installation avec un espace limité et est pratique pour l'intégration dans divers appareils.

Matériau du corps principal:Il existe différents choix tels que l'alliage d'aluminium, l'acier inoxydable et le plastique.la série ac/cf peut être fabriquée en aluminium ou en plastique pour répondre aux exigences de résistance à la corrosion, résistance et poids dans différents scénarios d'application.

Mode d'action:Il existe deux types: à action simple et à double action. Le cylindre à action simple s'appuie sur un retour de ressort ou une force externe pour le réinitialiser,tandis que le cylindre à double action atteint l'extension et la rétraction de la tige de piston en alimentant alternativement l'air aux deux extrémitésPar exemple, les séries RM/28000 et RM/8000 peuvent être à action simple ou à double action, tandis que les séries telles que les séries RA/192000/M et 32 sont des cylindres à double action.

Plage de pression:En général, la pression de travail est d'environ 1 à 10 bar.et la plage de pression spécifique de différentes séries peut varier pour répondre aux pressions requises pour différentes applications.

Plage de vitesse:La vitesse de déplacement du piston est généralement comprise entre 10 mm/s et 1000 mm/s. Par exemple, la vitesse du cylindre de la série 32 est de 10 mm/s à 1000 mm/s,et il peut être ajusté par des méthodes telles que la régulation de la vanne de régulation de débit en fonction des besoins réels.

Durée de course:Par exemple, la course du cylindre de la série 32 est de 5 mm à 500 mm et la longueur de course spécifique peut être sélectionnée en fonction des exigences réelles de l'application.

Force de sortie:La force de sortie est liée à des facteurs tels que le diamètre du trou et la pression de travail.pour la bouteille du modèle m/50132/25, lorsque le diamètre du trou est de 32 mm et que la pression est de 2 bar-10 bar, la force de sortie est de 445 N.

Système de guidage:Certaines séries sont équipées de différents systèmes de guidage. Par exemple, la série RA/192000/M comporte trois systèmes de guidage différents: RA/192000/N2,.../N4,.../N6,qui peut assurer la précision de guidage du mouvement de la tige du piston et supporter une certaine charge latérale.

Piston magnétique:Beaucoup de modèles de mini-cylindres utilisent des pistons magnétiques, tels que la série RM/28000, la série RM/8000, la série RA/192000/M, la série 32, etc.La correspondance avec les interrupteurs magnétiques peut réaliser la détection et la rétroaction de la position du cylindre, ce qui est pratique pour le contrôle automatisé.

Fonction de tamponnage:Certaines bouteilles sont équipées d'un tampon à la fin de la course, tel qu'un tampon en caoutchouc synthétique, qui peut réduire l'impact du piston à la fin de la course,améliorer la durée de vie et la stabilité de fonctionnement du cylindrePar exemple, le cylindre de la série 7 a un tampon en caoutchouc synthétique à l'extrémité de la course.

Méthode d'installation:Il existe différentes méthodes d'installation, y compris le montage au pied, le montage au trépied, le montage à l'avant avec montage d'une écrousse, etc.,fournir des options d'installation flexibles et faciliter la connexion avec différents appareils.

Position du port aérien:Certaines séries disposent de positions de port d'avion en option pour faciliter l'installation compacte et répondre aux exigences de différentes dispositions spatiales et de connexions de pipelines.

Taille de l'interface:Les tailles d'interface courantes comprennent G1/8, M5 etc. Par exemple, la taille d'interface du cylindre de modèle m/6025/25 est G1/8, qui peut être facilement connectée aux tuyaux et joints d'air correspondants.
