Description du produit:
Lorsqu'il s'agit de choisir le cylindre sans tige approprié, une spécification importante à prendre en considération est le diamètre du cylindre.Le cylindre sans tige CY1B offre une gamme de diamètres de cylindre au choix, y compris 6 mm, 10 mm, 15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm et 63 mm.
Un autre aspect essentiel à prendre en considération est la distance de déplacement. La distance de déplacement standard pour le cylindre sans tige CY1B est comprise entre 50 et 1000 mm, mais pour les cylindres de plus gros diamètres de 50 mm et 63 mm,le déplacement peut atteindre jusqu'à 6 ml.
La plage de température de fonctionnement, qui est la plage de température dans laquelle la bouteille fonctionne efficacement, est comprise entre 5 et 60 °C pour la bouteille sans tige CY1B.
En outre, la vitesse du piston du cylindre est un autre facteur à prendre en compte lors de la sélection.
Enfin, la plage de pression d'utilisation, qui est la plage de pression dans laquelle le cylindre peut fonctionner en toute sécurité, est comprise entre 0,18 et 0,7 MPa pour le modèle CY1B.
Caractéristiques:

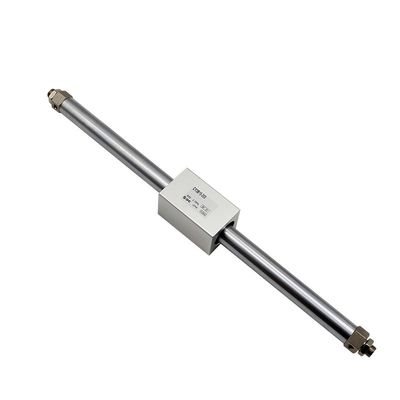

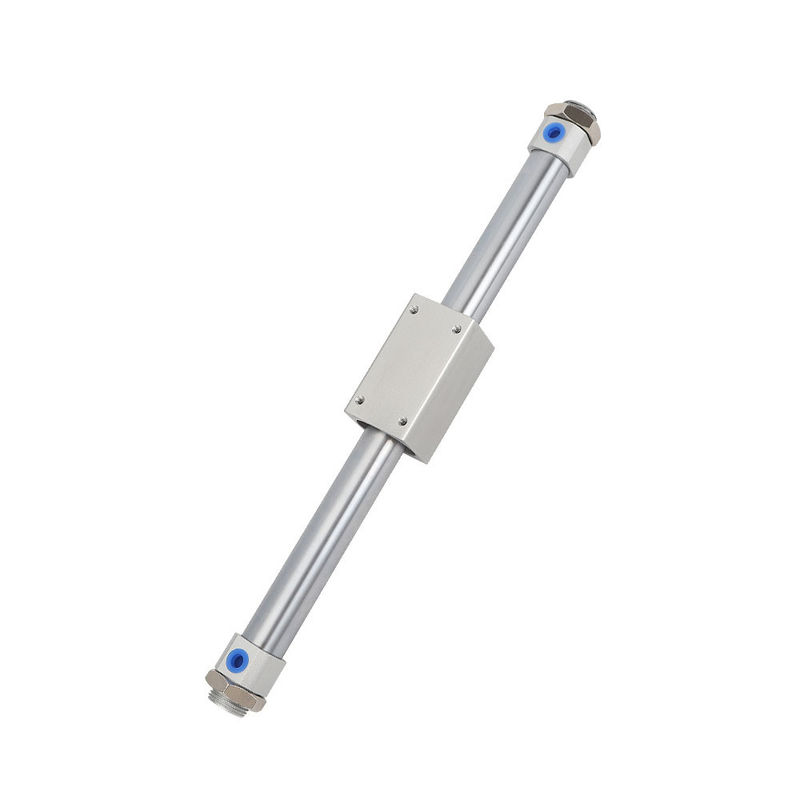

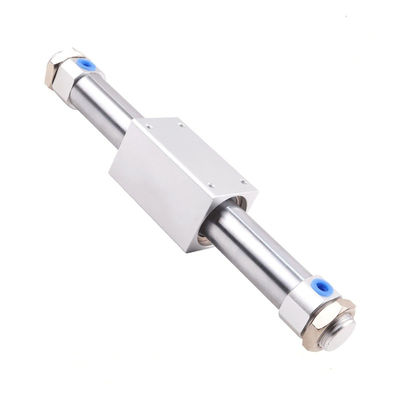

Principe de fonctionnement du cylindre sans tige CY1B
Le cylindre sans tige CY1B fonctionne en utilisant une méthode unique pour assurer une performance constante et fiable.Ces anneaux magnétiques sont conçus pour créer un champ magnétique stable et à long terme.
Les lignes de champ magnétique créées par les anneaux passent ensuite à travers le cylindre à paroi mince.Les deux ensembles d'anneaux magnétiques interagissent entre eux en raison des propriétés magnétiques opposées des anneauxCette interaction entraîne une forte force d'aspiration qui maintient les deux ensembles d'anneaux magnétiques ensemble.
Lorsque la pression de l'air à l'intérieur du cylindre pousse le piston vers l'avant, la force magnétique pousse le manchon d'anneau magnétique situé à l'extérieur du cylindre à se déplacer en synchronisation avec le piston.Ce mouvement fluide et dynamique est responsable de la poussée du piston du cylindre.
Il est essentiel de s'assurer que la force d'aspiration de l'anneau magnétique correspond à la poussée du piston du cylindre.
Paramètres techniques:
| Attribut du produit |
Valeur |
| Type de bouteille |
Type de couple magnétique pneumatique à cylindre sans tige CY1B |
| Lubrification |
Ne contenant pas de lubrifiant |
| Pression de preuve |
10,05 MPa |
| Fluide |
L'air |
| Vitesse du piston |
50 à 400 mm/s |
| Pression de fonctionnement |
0.18 à 0,7 MPa |
| Température ambiante et fluide |
-10 à 60°C |
| Modèle de cylindre |
MY1B Bornes standard jointes mécaniquement |
Applications:
Si vous recherchez un cylindre sans tige qui prend très peu de place et nécessite un minimum d'efforts d'installation, la série CY1B pourrait être la solution à vos problèmes.Le petit volume de ces bouteilles facilite leur installation., et les charges peuvent être placées directement sur eux, ce qui est incroyablement pratique.
Les cylindres CY1B sont sans tige de piston, ce qui signifie que la course mobile est plus longue, ce qui les rend idéales pour ces applications.
Si vous avez besoin d'un cylindre avec une force de retenue élevée, ne cherchez pas plus loin que la série CY1B.
Pour assurer un bon effet de tamponnage, les deux extrémités des cylindres CY1B ont du caoutchouc ajouté pour soulager le tamponnage, ce qui crée un réglage en douceur et rationalisé.
Emballage et expédition
Emballage du produit:
Le cylindre pneumatique à piston sera emballé dans une boîte en carton solide pour assurer un transport sûr.La bouteille sera fixée à l'intérieur de la boîte avec un rembourrage en mousse pour éviter tout dommage pendant l'expédition.
Pour la navigation:
Le cylindre pneumatique à piston sera expédié par notre transporteur préféré, les délais peuvent varier selon la destination.mais les clients peuvent s'attendre à ce que leur commande arrive dans les 3-7 jours ouvrables.
