Description du produit:
Caractéristiques de conception:
Le joint flottant de la série JAF résout le problème de l'absorption insuffisante de l'excentricité et de la précision du parallélisme entre le cylindre et le corps passif.Il peut absorber l'excentricité et le parallélisme insuffisant sans avoir besoin de l'alignement de l'axe, ce qui réduit la demande d'usinage de haute précision.

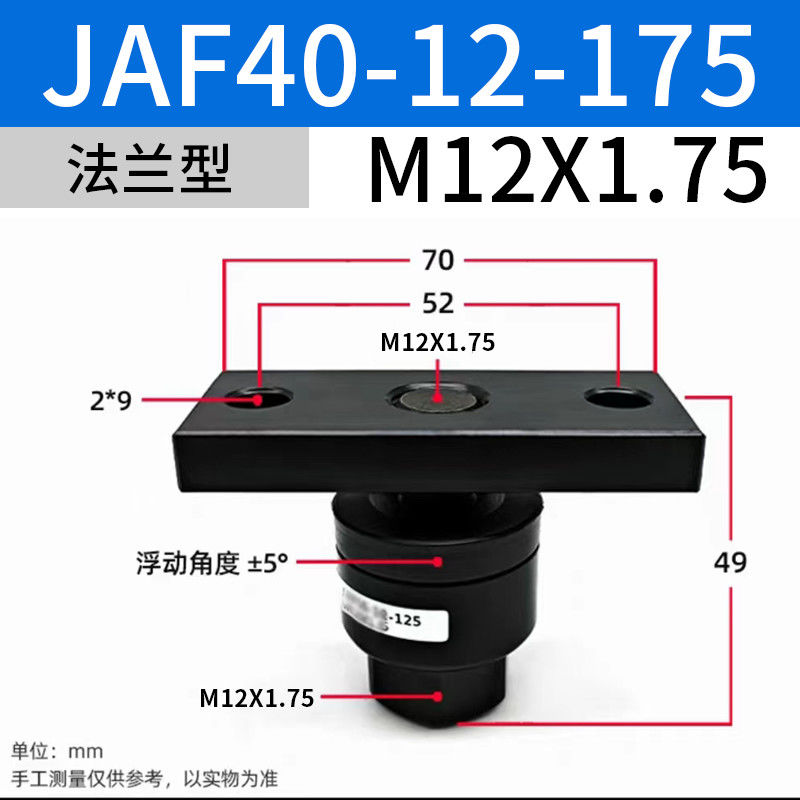

Il a une forme d'installation de type bride qui convient aux cylindres de diamètres différents et offre une connexion stable et une installation pratique
Ce joint flottant présente une haute résistance à la pression, ce qui le rend adapté aux cylindres et aux cylindres hydrauliques avec une pression maximale de cylindre de 1 MPa et 3,5 MPa respectivement.
Le matériau principal de ce produit est la résine, qui possède d'excellentes propriétés chimiques et de résistance à la chaleur, assurant ainsi sa durabilité et sa longévité.
Avec un grand angle d'oscillation et la capacité de gérer une certaine quantité d'excentricité et d'angle d'oscillation, offrant une plus grande flexibilité et adaptabilité.
Spécifications techniques:
- Diamètre de connexion: Rc1/4 ou M27X1.5, etc., adaptés à diverses exigences en matière de diamètre des tuyaux.
- Utilisation de fluides: air comprimé et eau pour répondre aux divers besoins de contrôle des fluides.
- Plage de pression: 0,05-1 MPa, adaptée à diverses pressions de travail.
- Plage de température ambiante et de température des fluides: -5 à 60 °C, adaptée à divers environnements de travail.
- Résistance à la traction maximale: par exemple, la résistance à la traction maximale de JAF100-27-150 est de 28000 N 2.
- Excentricité et angle d'oscillation admissibles: généralement ± 5 °, avec une certaine erreur d'installation de 12.
- Matériau de couverture contre la poussière: caoutchouc synthétique, offrant une bonne étanchéité et des performances antipoussière.
Paramètres techniques:
| Série |
L'armée japonaise |
| Type 1 |
Joints flottants |
| Type de produit |
C' est simple. |
| Cylindre utilisé |
Bouteille d'air |
| Les spécifications |
M12x1.75Taille nominale |
| Marque |
SMC® |
Applications:
Scénarios d'application:
Ce produit est conçu pour connecter des cylindres et des cylindres hydrauliques. Il est particulièrement utile dans les situations où l'excentricité et le parallélisme ne peuvent être absorbés.Il offre une connexion fiable qui peut résister à des conditions de fonctionnement difficiles.
Ce produit est couramment utilisé dans les domaines des machines automatisées, des connexions de bras robotiques, des systèmes de manutention de matériaux, des équipements de positionnement de précision et de l'automatisation de la chaîne de montage.Sa haute précision et sa durabilité en font un composant essentiel dans ces applications exigeantes.
Applications appropriées:
La connectivité fiable offerte par ce produit le rend approprié pour une utilisation dans diverses applications hydrauliques et pneumatiques.Il est particulièrement utile pour connecter des cylindres et des cylindres hydrauliques où l'excentricité et le parallélisme pourraient poser un problème.
Large gamme d'utilisations:
Ce produit est largement utilisé dans les domaines suivants:
- Machines et appareils de fabrication
- Connexions de bras robotisés
- Systèmes de manutention des matériaux
- Équipement de positionnement de précision
- Automatisation de la chaîne de montage
En raison de sa haute précision, de sa durabilité et de sa fiabilité, ce produit est un composant essentiel dans ces industries qui exigent des connexions durables et performantes.
Emballage et expédition
Emballage du produit:
- Les soupapes magnétiques SMC sont emballées en toute sécurité dans une boîte en carton.
- Les vannes sont protégées par un rembourrage en mousse pour éviter tout dommage pendant le transport.
- L'emballage du produit comprend un manuel d'utilisation et un guide d'installation.
Pour la navigation:
- Notre méthode d'expédition standard est par des services de messagerie de confiance.
- Nous veillons à ce que les produits soient expédiés dans les 24 à 48 heures suivant la confirmation de la commande.
- Les frais d'expédition seront calculés en fonction du lieu de livraison et du poids du colis.
- Les clients recevront un numéro de suivi pour suivre l'avancement de leur expédition.
