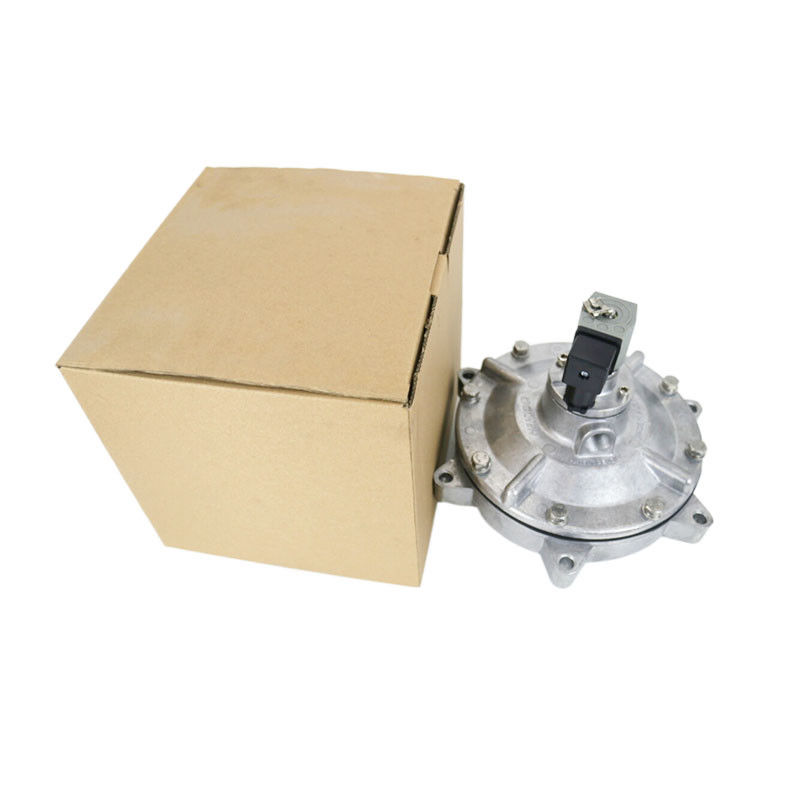

Ventilateur d'impulsion pneumatique électromagnétique immergé GOYEN CA76MM

Ventilateur de pulsation solénoïde sous-marin à monture multiple CA76MM

Les soupapes à impulsions de type Goyen jouent un rôle important dans le système de collecte des poussières. Les soupapes à impulsions sont utilisées pour nettoyer les filtres de type sac ou de type cartouche dans un système de collecte des poussières.Dans le processus de productionL'air poussiéreux est également un danger pour la santé des travailleurs.Les soupapes à impulsions sont utilisées pour nettoyer les filtres de type sac ou de type cartouche dans un système de collecte des poussièresCes vannes envoient une impulsion d'air à haute énergie à travers le tube de soufflage créant une onde de choc dans les filtres pour éliminer la poussière.Une accélération de l'air plus élevée et un temps de réponse de la vanne plus rapide aident à mieux nettoyer les sacs filtrants et à consommer moins d'air comprimé, réduisant ainsi le coût de fonctionnement du système.

Les spécifications:

Dimension globale:

Détails ABout CA76MM soupape à impulsion électromagnétique:

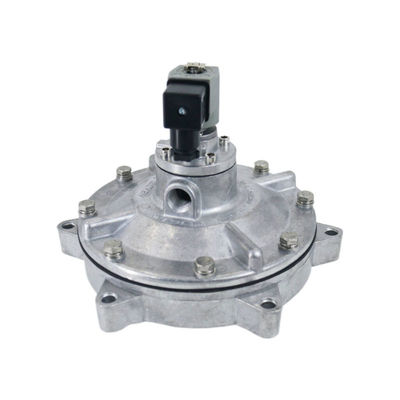

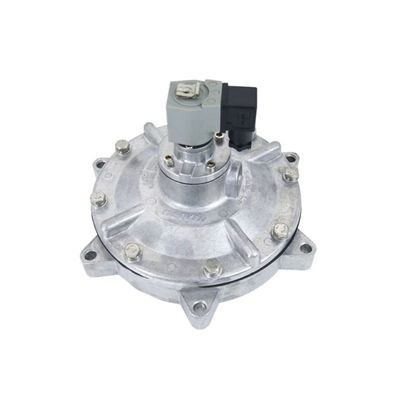

Le type Goyen en aluminium CA76MM

Couleur grise soupape d'impulsion électromagnétique solénoïde de type Goyen conçue pour les équipements industriels,composant professionnel pour le collecteur de poussière.

une soupape à impulsion électromagnétique submergée est une soupape à impulsion submergée.faible résistance, une bonne liquidité, une quantité d'injection élevée, une augmentation de la charge à entraîner, un élargissement du champ d'application de la pression d'air,la pression de l'air de la soupape d'impulsion submergée est plus adaptée à des applications plus larges.
L'"interrupteur" d'air comprimé du système d'élimination de poussière de sac pulsé avec soupape d'impulsion électromagnétique submergée est commandé par le signal de sortie de l'instrument de commande du jet pulsé. The dust remover is sprayed on the filter bag row by row (chamber) to keep the pressure of the bag dust remover within the set range to ensure the processing capacity and dust removal efficiency of the dust remover.

Connexion:
A: connexion filetée

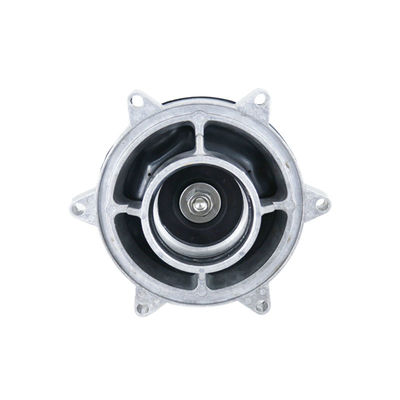

B: la valve d'impulsion immergée dans le tube d'intubation est le diaphragme qui divise la valve d'impulsion en chambres avant et arrière.l'air comprimé entre dans la chambre arrière par le trou d'airÀ ce moment, la pression dans la chambre d'air arrière appuie le diaphragme contre la sortie d'air de la vanne, et la vanne à impulsions est dans l'état fermé.

Installation du moteur
1Vérifiez si les composants sont endommagés pendant le transport avant utilisation.
2. Avant l'installation, nettoyez les pièces de la conduite d'alimentation en air par ventilation.
3Toutes les bagues O doivent être lubrifiées avec un lubrifiant approprié pendant l'installation.
4Il y a trois broches dans la bobine de soupape d'impulsion électromagnétique, et elle est équipée d'une prise spéciale.et l'utilisateur peut décider de la mise à la terre ou non selon les besoins. (en général, il n'est pas mis à la terre lorsque la tension est inférieure à 36 V, et il devrait être mis à la terre lorsque la tension est supérieure à 36 V.) Les deux autres sont des broches d'alimentation en bobine,qui sont respectivement reliés aux bornes correspondant à la séquence du contrôleur d'injection d'impulsions et aux bornes avec la ligne commune de la vanneNotez si la tension répond aux exigences.
La capacité du séparateur d'air doit satisfaire aux exigences d'une source d'air stable pour la soupape à impulsions électromagnétiques.La paroi intérieure du séparateur d'air doit être propre et exempte de rouille et d'autres éléments diversLe séparateur d'air doit être exempt de fuites et satisfaire à toutes les prescriptions de sécurité.
6. La vanne est reliée au sac à gaz et au joint du tube de soufflage, température adaptée à - 10 °C ~ 70 °C. Pour les jointures à haute température, veuillez préciser lors de la commande.
