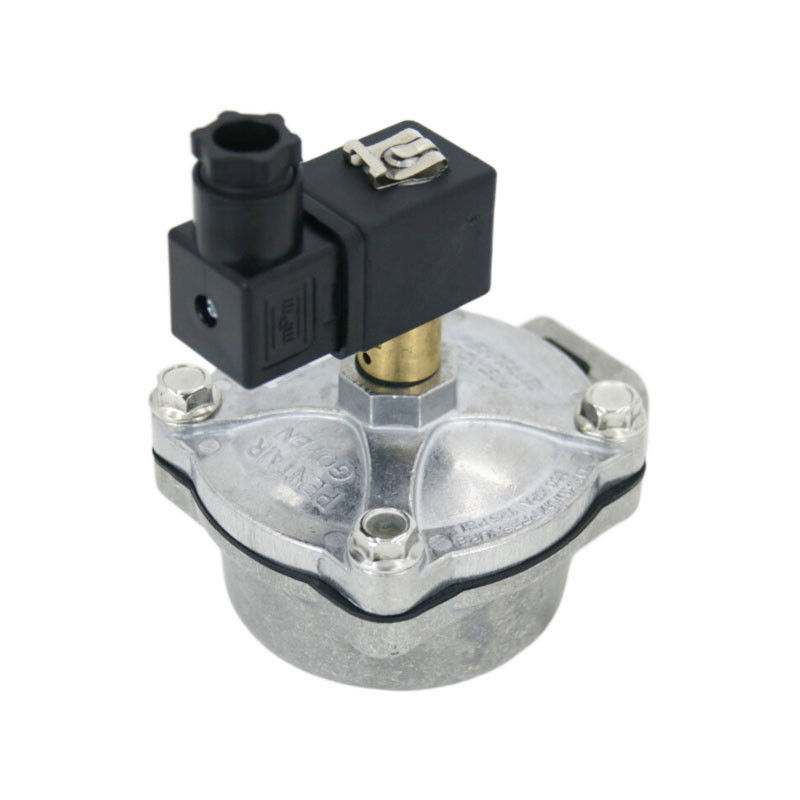

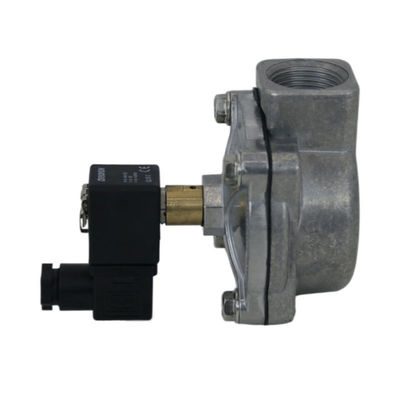

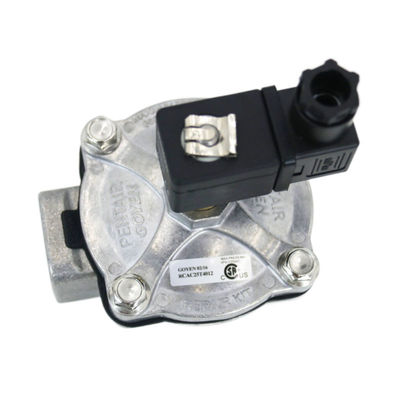

1' CA25T Goyen Ventilateurs à impulsion de remplacement 0,3 MPa à 0,8 MPa

Ventilateurs à impulsion de remplacement de type CA25T

Le système de détection des poussières des soupapes à impulsion de remplacement Goyen CA25T:
1. Connectez l'air propre à la pression nominale à l'entrée d'air de la valve d'impulsion électromagnétique.Valve électroniquepour voir si la valve d'impulsion électromagnétique est ouverte. .

2. connecter l'air propre à une pression de 0,1 MPa à l'entrée de la vanne à impulsions électromagnétiques, entrer le signal électrique de la vanne fermée,et vérifier si la vanne à impulsion électromagnétique est fermée de manière sûre.

3Connectez l'air pur de la source d'air à 0.8 MPa à l'entrée d'air de la soupape à impulsions électromagnétiques pendant 60 minutes pour vérifier la fuite des parties scellées de la soupape à impulsions électromagnétiques.

Dimension principale du collecteur de poussière CA25T de 1'Valve à impulsion:

Détails de pièces détachées de CA25T 1 pouceValve solénoïde de collecteur de poussière:

Paramètres techniques des soupapes de diaphragme de la série Goyen de type T:

Principe de fonctionnement des soupapes à impulsion sous angle droit:

La soupape à jet à impulsion à angle droit est caractérisée par un angle droit de 90 degrés entre les tuyaux d'entrée et de sortie de la soupape.Le diaphragme dans la vanne divise la vanne à impulsions en deux chambres d'air avant et arrière, et le gaz haute pression est connecté de l'entrée d'air à la chambre d'air inférieure.le gaz passe par les conduites à pression constante des boîtiers supérieur et inférieur et l'orifice pénètre dans la chambre de décompression. Comme la bobine bloque le trou de décharge sous l'action du ressort, le gaz ne sera pas déchargé, de sorte que la pression de la chambre de décompression et de la chambre inférieure sont les mêmes,et sous l'action du printemps, le diaphragme va le port de soufflage est bloqué et le gaz ne va pas se précipiter.

Lorsque la soupape d'impulsion est chargée, le noyau de la soupape est soulevé par la force électromagnétique, le trou de soulagement de pression est ouvert et le gaz est éjecté.En raison de l'action de l'orifice du tuyau à pression constante, la vitesse de sortie du trou de décharge est supérieure à celle du tuyau à pression constante de la chambre de décompression.La vitesse d'entrée du gaz fait que la pression dans la chambre de décompression est inférieure à la pression dans la chambre inférieure, et le gaz dans la chambre inférieure soulève le diaphragme pour ouvrir la buse.
