YW DKE TRADING COMPANY (société de négociation de biens et services)
 |
| Lieu d'origine: | Chine |
| Nom de marque: | SMC |
| Certification: | CE |
| Numéro de modèle: | La série KKA3S-02F |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Sac en plastique, Boîte, Carton, Palette |
| Délai de livraison: | 1 à 7 jours ouvrables après le paiement |
| Conditions de paiement: | T/T, Western Union et Paypal |
| Capacité d'approvisionnement: | 5000 pièces/1mois |
| L'échelle de pression de fonctionnement (MPa): | 0.1-1MPa | Connexion de tuyau avec dia.: | Rc1/4 |
|---|---|---|---|
| Plage de température de fonctionnement ((°C): | - 5 ¢ 150 | Fluide applicable: | L'eau/air |
| Taille de corps: | 1/8 | Pression de résistance garantie: | 10MPa |
| Mettre en évidence: | S coupler SS316 type prise,fil féminin SS316 type prise |
||

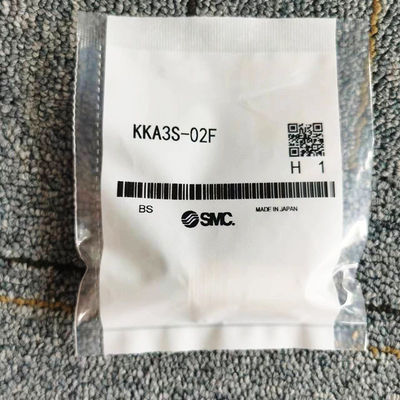

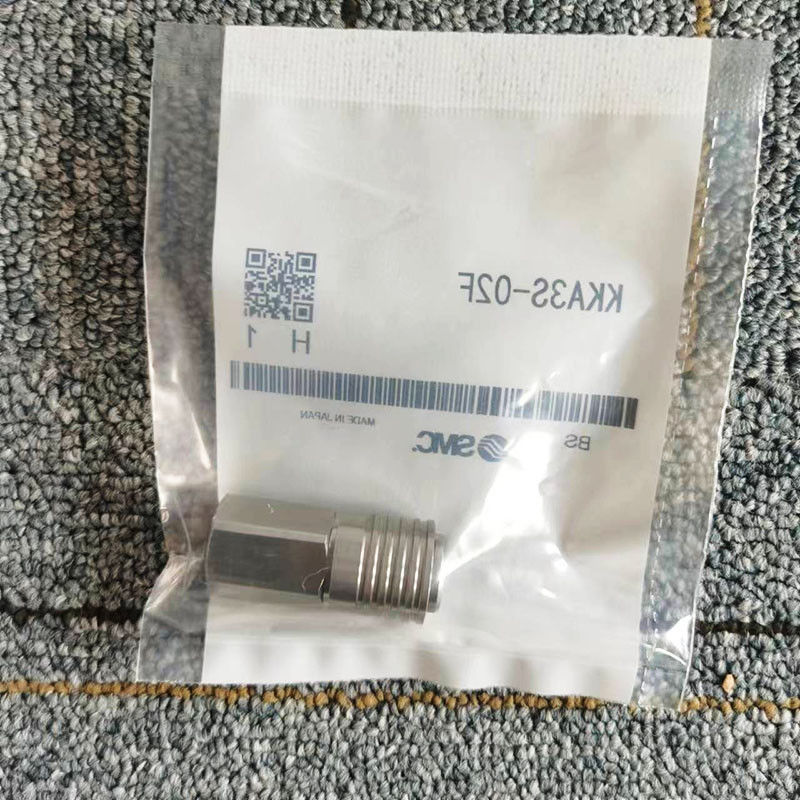

Série KKA SS316 (KKA3S-02F) type prise (P) fil féminin type coupleur S
Description du produit
· Matériau du corps: acier inoxydable (SUS316)
· Matériau d'étanchéité: caoutchouc fluoré (FKM spécial)
[Précédent]
· Disponible avec ou sans soupape de freinage pour différentes conditions de travail
· Réduit la quantité de liquide qui goutte lorsque vous débranchez la prise de la prise
Quantité de gouttelette de liquide: 0,02 à 0,77 cm3 à chaque élimination; quantité d'aération: 0,1 à 2,7 cm3 à chaque élimination
· Spécification non graissée (norme)
| Le type | La norme | Type de joints | D'une épaisseur n'excédant pas 1 mm |
|---|---|---|---|
| Homme/femme | [Socket (Femme) ] Socket est un appareil électrique. | Matériau du corps | SUS316 |
| Matériau des joints | [NBR] 00011 | Fluide à utiliser | Eau / Air |
| Environnement de fonctionnement, applications | La norme | Plage de température de fonctionnement ((°C) | - 5 ¢ 150 |
| L'échelle de pression de fonctionnement (MPa) | -0,1 ̇1 | Taille du corps | 1/8 |
| Connexion de tuyau avec dia. | Rc1/4 | Avec ou sans soupape de contrôle | N |
S Coupler série KKA Type de prise en acier inoxydable (P) Spécifications du type de fil femelle
Sans, soupape de freinage, bouchon, type de fil féminin
Symboles JIS pour la série KKA
| Fluide de travail | Eau, air |
|---|---|
| Plage de pression de fonctionnement*1 | KKA3: -100 kPa à 1 MPa Le système d'alimentation doit être équipé d'un système de ventilation de l'air. |
| Pression de résistance garantie | 10 MPa |
| Plage de température ambiante et de température du fluide de travail | -5 à 150°C (sans congélation) *Ne peut pas être utilisé pour la vapeur. |
| Spécification non graissée | Ne pas utiliser de graisse. (Pièces coulissantes en caoutchouc et en métal: revêtement au fluor) |
| Matériel | Les pièces métalliques: SUS304; les pièces en caoutchouc: fluoroélastomère (FKM spécial) |
| Le phoque | Comprend le scellant à fils mâles |
*1: Ne pas utiliser avec un testeur de fuite ou pour la rétention de vide car une fuite nulle ne peut être garantie.
Résultats
*La série KKA ne peut pas être connectée à la série KK ou à la série KKH.
| Taille du corps | Quantité de gouttelette liquide (cm3 par instance) | Quantité d'aération (cm3 par instance) |
|---|---|---|
| KKA3 | 0.02 | 0.1 |
| KKA4 | 0.04 | 0.1 |
| KKA6 | 0.06 | 0.2 |
| KKA7 | 0.14 | 0.5 |
| Le KKA8 | 0.27 | 0.9 |
| KKA9 | 0.77 | 2.7 |
Avec soupape de freinage, dessin dimensionnel de type fil féminin
Dessin de la structure de la prise
| Taille du corps | Modèle | T Diamètre du port de connexion |
H est Largeur des appartements |
L1 | L2 | Diamètre minimum du trou | Surface de coupe transversale efficace mm2 |
Le poids g |
|---|---|---|---|---|---|---|---|---|
| 1/8 | Le code de conduite est le code de conduite de l'appareil. | Rc 1/8 | 14 | 36.0 | 16.0 | 5.6 | 17.4 | 20.2 |
| Le code de conduite est le code de conduite de l'appareil. | Rc 1/4 | 17 | 39.6 | 31.8 | ||||
| Le code de référence est le code de référence de l'autorité compétente. | Rc 3/8 | 19 | 40.4 | 35.8 | ||||
| Un quart | Le code de conduite est le code de conduite de l'appareil. | Rc 1/4 | 17 | 43.4 | 18.9 | 6.9 | 26.4 | 36.1 |
| Le nombre d'équipements utilisés | Rc 3/8 | 19 | 44.4 | 40.2 | ||||
| Le nombre d'étoiles est le suivant: | Rc 1/2 | 24 | 48.6 | 69.7 | ||||
| - Un demi | Le nombre d'équipements utilisés est le suivant: | Rc 3/8 | 48.7 | 20.4 | 10.0 | 54.2 | 84.1 | |
| Le nombre d'équipements utilisés est le suivant: | Rc 1/2 | 52.9 | 79.7 | |||||
| Le nombre d'étoiles est déterminé par le nombre d'étoiles | Rc 3/4 | 30 | 54.6 | 123.8 | ||||
| Je vous en prie. | Le code de conduite est le code de conduite de l'appareil. | Rc 1/2 | 32 | 67.7 | 27.6 | 13.5 | 99.6 | 217.1 |
| Le code de l'équipage est le code de l'équipage. | Rc 3/4 | 69.4 | 196.8 | |||||
| Le numéro de référence est le KKA7P-10F | Rc 1 | 41 | 72.4 | 325.9 | ||||
| 1 | Le code de l'équipage est le code de l'équipage. | Rc 3/4 | 82.0 | 35.6 | 17.5 | 168.3 | 420.5 | |
| Le code de l'équipage est le code de l'équipage. | Rc 1 | 85.0 | 391.3 | |||||
| Le numéro de téléphone est le numéro de téléphone de l'entreprise. | Rc1 1/4 | 50 | 87.3 | 552.8 | ||||
| Un quart | Les données de référence sont les suivantes: | Rc 1 | 55 | 107.8 | 49.1 | 24.6 | 332.1 | 986.9 |
| Le code de conduite est le code KKA9P-12F. | Rc1 1/4 | 110.1 | 925.6 | |||||
| Le code de conduite est le code de conduite de l'appareil. | Rc1 1/2 | 110.1 | 848.2 |
