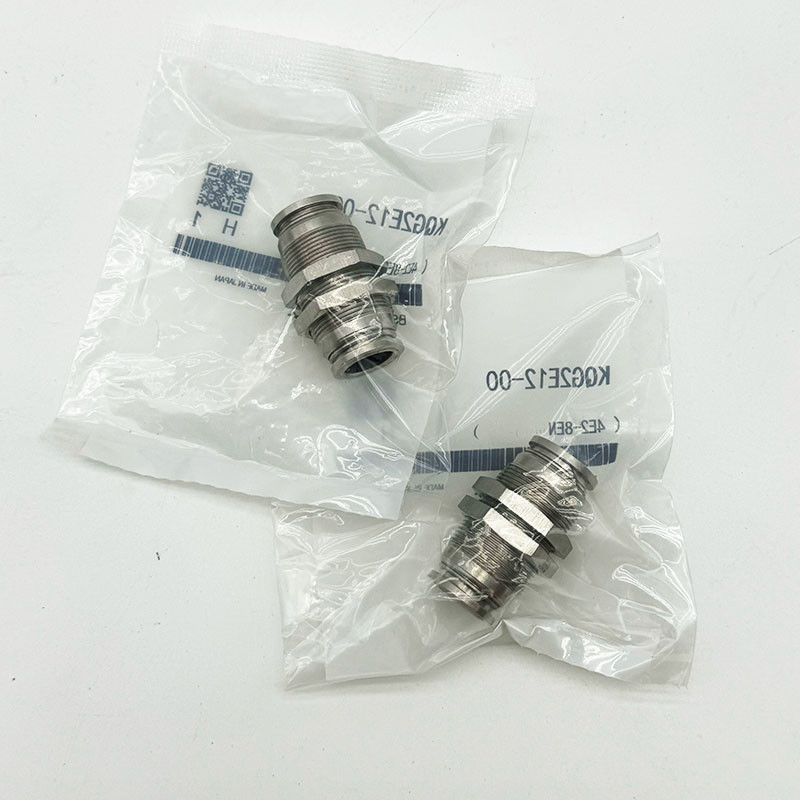

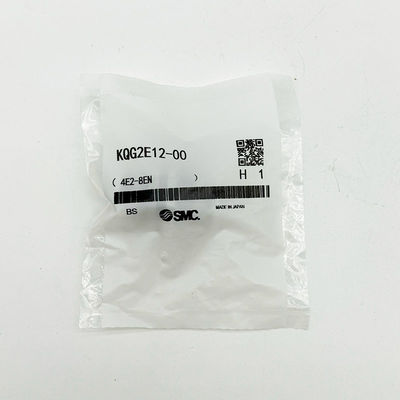

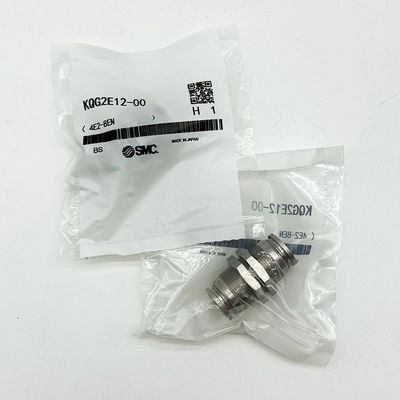

Union de cloisons - série KQG2
La gamme d'acier inoxydable KQG2 de SMC offre aux ingénieurs un choix de raccords de haute performance, légers et compacts pour les cas où la résistance à la corrosion, aux produits chimiques et aux températures élevées est essentielle.30% plus petit et 62% plus léger que la gamme KQG existante et disponible pour des diamètres de tubes de 3,2 à 16 mm.à vapeur et capables de fonctionner dans une gamme diversifiée de pressions (-100kPa à 1MPa) et de températures (-5°C à +150°C).
Les appareils à fil, tubes-à-tubes et adaptateurs - SMC KQG2
Résistants en acier inoxydable
Les raccords pneumatiques à une touche de la série SMC KQG2 sont fabriqués à partir d'acier inoxydable SUS316, offrant des propriétés de résistance à la corrosion meilleures que l'acier inoxydable de qualité 304.L'acier inoxydable SUS316 offre de meilleures propriétés de résistance aux crevasses et à la corrosion, et est particulièrement adapté aux environnements chlorés.
Les raccords à une touche de la série KQG2 utilisent des joints FKM et peuvent être utilisés avec une variété de tubes, y compris le nylon, le nylon souple, le polyuréthane, la polyolefine, le FEP et le PFA.Les raccords sont adaptés à une utilisation à la vapeur et sans graisse.
Les spécifications
|
Attribut
|
Valeur
|
|
Connecteur A
|
Poussez dans 12 mm
|
|
Connecteur B
|
Poussez dans 12 mm
|
|
Type de raccord pneumatique
|
Adaptateur tube-tube à cloisons
|
|
Style de connexion
|
Tubes à tubes
|
|
Température de fonctionnement maximale
|
+ 150°C
|
|
Température de fonctionnement minimale
|
-5°C
|
|
Pression de fonctionnement maximale
|
1 MPa, 3 MPa (à l'épreuve du vent)
|
|
Diamètre du trou de montage
|
21 mm
|
|
Les normes sont remplies
|
Conforme à la CEI, à la norme ISO et à la directive RoHS
|
|
Diamètre extérieur du tuyau applicable (mm)
|
Modèle
|
T
(M)
|
H est
(largeur à travers les plans)
|
L
|
Trou de montage
|
M
|
Surface de la section transversale effective (mm)2)Note)
|
Poids (g)
|
|
À trois.2
|
Le numéro de série est le numéro de série de l'appareil.
|
M10 × 1
|
12
|
32.2
|
11
|
12
|
3.4
|
14
|
|
ø4
|
Le nombre d'équipements utilisés est le suivant:
|
M10 × 1
|
12
|
32.4
|
11
|
12.6
|
5.6
|
14
|
|
ø6
|
Le numéro de série est le numéro de série de l'appareil.
|
M14 × 1
|
17
|
33.6
|
15
|
13.6
|
13.1
|
25.8
|
|
ø8
|
Le numéro de série est le numéro de série de l'appareil.
|
M15 × 1
|
19
|
36.4
|
16
|
16.1
|
26.1
|
30.4
|
|
ø10
|
Le numéro de série est le numéro de série de l'appareil.
|
M18 × 1
|
21
|
37.2
|
19
|
17
|
41.5
|
40.3
|
|
ø12
|
Le numéro de série est le numéro de série de l'appareil.
|
M20 × 1
|
24
|
39.2
|
21
|
18.6
|
58.3
|
49.9
|
|
ø16
|
Le nombre de points de contrôle est le suivant:
|
M27 × 1
|
30
|
42.6
|
28
|
20.8
|
113
|
87.3
|
Les valeurs sont celles utilisées pour un tube FEP.
-
Conditions de température pour l'équipement de la pochette intérieure
|
Tubes utilisées
|
Température
|
|
Tubes FEP / série TH
|
80°C ou plus
|
|
Super tube PFA / série TL
|
120°C ou plus
|
Emballage et expédition
Colis et expédition
Les raccords pneumatiques sont soigneusement emballés et expédiés pour assurer une livraison sûre à nos clients.boîte en carton ondulé pour la protéger pendant le transport.
Nous offrons diverses options d'expédition pour répondre aux besoins de nos clients.Nos tarifs d'expédition sont calculés en fonction du poids et de la destination du colis.
Pour les commandes internationales, nous veillons particulièrement à respecter toutes les réglementations douanières nécessaires et à assurer la livraison en temps opportun.Nous offrons également des informations de suivi pour toutes les commandes afin que les clients puissent facilement suivre l'avancement de leur expédition.
Chez Pneumatic Pipe Fittings, nous nous engageons à fournir des produits de haute qualité et un excellent service client.Nous nous efforçons de rendre le processus d'emballage et d'expédition aussi fluide et efficace que possible pour nos précieux clients.
FAQ:
Questions fréquemment posées sur les raccords pneumatiques
Q: Quel est le nom de marque de ces raccords pneumatiques?
R: La marque est SMC.
Q: Quel est le numéro de modèle de ces raccords pneumatiques?
R: Le numéro de modèle estLe numéro de série est le numéro de série de l'appareil..
Q: Où sont fabriqués ces raccords pneumatiques?
R: Ces raccords pneumatiques sont fabriqués en Chine.
Q: Ces raccords pneumatiques sont-ils certifiés CE?
R: Oui, ces raccords pneumatiques sont certifiés CE.
Q: Quelle est la quantité minimale de commande pour ces raccords pneumatiques?
R: La quantité minimale de commande est de 20 pièces.
Q: Le prix de ces raccords pneumatiques est-il négociable?
R: Oui, le prix est négociable selon la quantité et d'autres facteurs.
Q: Comment ces raccords pneumatiques sont-ils emballés?
R: Ces raccords pneumatiques sont emballés dans des cartons ou selon les exigences du client.
Q: Quel est le délai de livraison de ces raccords pneumatiques?
R: Le délai de livraison est de 1 à 7 jours ouvrables après paiement.
Q: Quels sont les modes de paiement acceptés pour ces raccords pneumatiques?
R: Les méthodes de paiement acceptées sont T/T, Western Union et Paypal.
Q: Quelle est la capacité d'approvisionnement de ces raccords pneumatiques?
R: La capacité d'approvisionnement est de 5000 pièces par mois.
