Rexroth HED8OH-2X/200 Contrôle efficace du débit avec une plage de viscosité de 10 à 800 mm2/s de la vanne de contrôle hydraulique

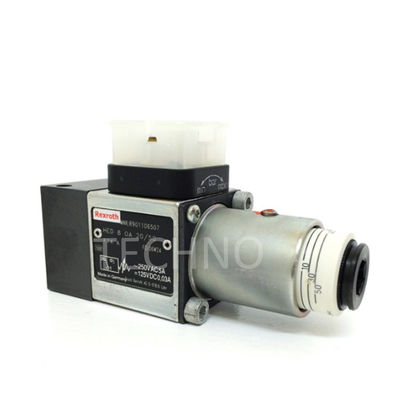

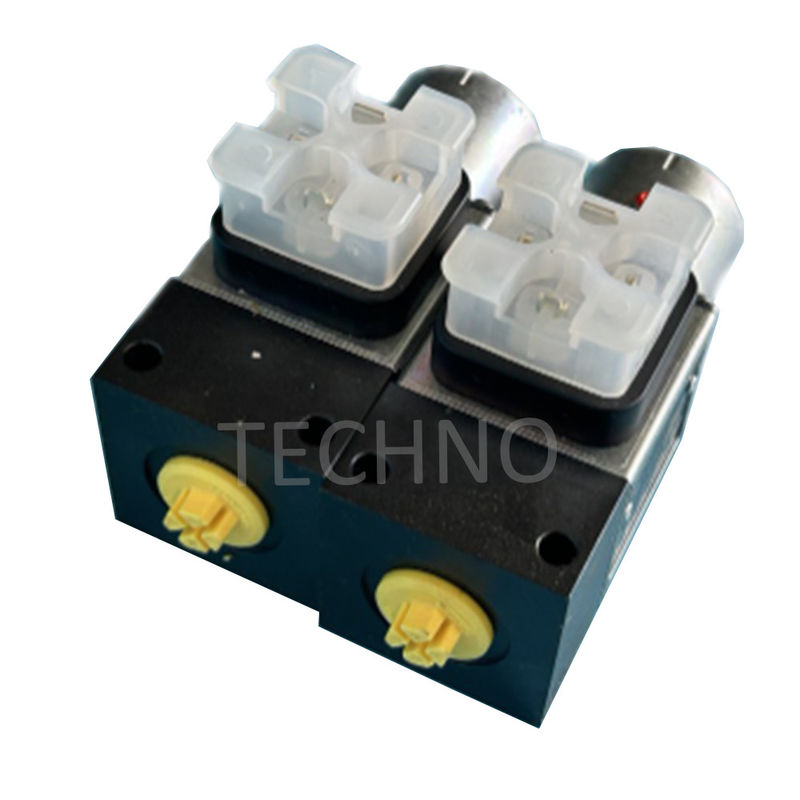

Le commutateur de pression hydroélectrique de type HED 8 est un commutateur de pression de type piston. Il a un boîtier, un kit d'installation avec piston, ressort de compression, élément de réglage et micro-interrupteur.Lorsque la pression à surveiller est inférieure à la pression régléeLa pression à surveiller est appliquée par l'intermédiaire de la buse au piston,tandis que le piston est soutenu par la plaque de ressort et agit contre la force réglable en continu du ressort de compression.
La plaque de ressort transmet le mouvement du piston sur le micro-interrupteur et relâche ce dernier lorsque la pression réglée est atteinte.selon la configuration du circuitEn outre, l'arrêt mécanique positif de la plaque de ressort a deux fonctions: il protège le micro-interrupteur en cas de chute soudaine de pression contre les dommages,et il empêche la compression solide du ressort de compression quand il y a une surpression.
Remarque: pour prolonger sa durée de vie, l'interrupteur de pression doit être monté avec de faibles vibrations et doit être protégé contre les surtensions hydrauliques.
Caractéristiques:
Ce produit est idéal pour le montage de plaques et l'installation de pipelines. Il est conçu pour fonctionner comme un élément d'empilement vertical en relation avec des plaques sandwich selon ISO 4401.Il est déployable conformément à la norme ISO 16873 en termes de connexion de brideIl y a 5 niveaux de pression au choix et 4 types de réglage:
- Fuseau avec ou sans bouchon de protection
- Spindle avec échelle, avec ou sans bouchon de protection
- Poignées rotatives avec balance
- Poignée rotative verrouillable avec balance
Une connexion électrique est disponible avec un grand connecteur cubique et un connecteur M12 x 1.Il dispose également d'un micro-interrupteur avec fonction de contact NC/NO et commutation sans potentiel des courants de 1 mA à 2 AEnfin, l'appareil est également homologué par l'UL pour des pressions allant jusqu'à 350 bar.
Paramètres techniques:
| Données techniques |
| Connexion électrique / connecteur d'accouplement |
Le K14 |
EN 175301-803, trois pôles + PE |
| K35 |
IEC 61076-2-101, M12 x 1, codage A, à 4 pôles |
| Classe de protection selon la norme EN 60529 |
Le K14 |
IP 65 avec connecteur d'accouplement monté et verrouillé |
| K35 |
IP 67 avec connecteur de couplage monté et verrouillé |
| Fréquence de commutation maximale |
1/h |
7200 |
| La précision de commutation (precision de répétition) |
< ± 1 % de la pression réglée |
| Commutateurs |
Selon VDE 0630-1/DIN EN 61058-1 |
| Résistance de transition |
mΩ |
> 50 |
| Coordination de l'isolation |
Catégorie de surtension 3 |
| Contamination |
Niveau de contamination 3 |
| Temps de rebond |
En fonctionnement |
> 5 |
| |
Résultats de l'analyse |
> 5 |
| Courant minimum |
- Je ne sais pas |
1.0 avec 24 V CC |
| Courant maximal |
Une |
0.5 avec 50 V de courant continu, inductif
0.2 avec 125 V de courant continu, inductif
0.1 avec 250 V de courant continu, inductif
2.0 avec courant alternatif de 250 V |
Applications:
Dans le domaine de la production pétrolière et chimique, les relais de pression peuvent surveiller les changements de pression dans les conteneurs et les conduites, déclencher en temps opportun des dispositifs d'alarme ou des vannes de commande automatique,et assurer la sécurité et la stabilité du processus de productionDans l'industrie pharmaceutique, les relais de pression sont responsables de la surveillance en temps réel de la pression des équipements pharmaceutiques.il peut rapidement prendre les mesures correspondantesEn outre, dans le domaine de la transformation et de l'emballage alimentaires, les médicaments sont utilisés pour des raisons d'hygiène et de sécurité.Les relais de pression peuvent également surveiller l'état de pression des équipements de production, garantissant que les produits sont produits et emballés dans des conditions de pression appropriées, améliorant ainsi l'efficacité de la production et la qualité des produits.
Assistance et services:
Assistance technique et service des soupapes de commande hydraulique
Chez ABC Company, nous sommes fiers de la qualité de nos vannes de contrôle hydraulique et fournissons un soutien technique et un service pour assurer le fonctionnement optimal de votre produit.Nos experts techniques sont expérimentés dans l'installation, l'entretien et la réparation des vannes de commande hydraulique, et peut fournir les services suivants:
- Résolution de problèmes et diagnostics
- Installation et mise en place
- Réparations et remplacements
- Optimisation et mise à niveau des systèmes
- Maintenance préventive
Pour plus d'informations sur notre support et service technique des vannes de commande hydraulique, veuillez nous contacter à l'adresse info@ABCCompany.com ou nous appeler au (888) 555-5555.
Emballage et expédition
Emballage et expédition de la vanne de commande hydraulique
La soupape de commande hydraulique est emballée dans des boîtes ou des caisses et expédiée au client conformément aux exigences du client.selon la taille et le poids du produitL'emballage est conçu pour maintenir les produits en sécurité pendant l'expédition et les protéger de tout dommage potentiel.
La soupape de commande hydraulique est expédiée en utilisant une variété de méthodes d'expédition, y compris la terre, l'air et la mer.et le coût d'expédition est calculé en fonction du poids et de la taille du produit et de la destination.
FAQ:
Q1: Quel est le nom de marque de la vanne de commande hydraulique Rexroth?
R1: Rexroth.
Q2: Quel est le numéro de modèle de la vanne de commande hydraulique Rexroth?
A2: HED8OH-2X/50. Il est possible d'utiliser une autre méthode.
Q3: Quel est le lieu d'origine de la vanne de commande hydraulique Rexroth?
R3: La Chine.
Q4: Quelle est la certification de la soupape de commande hydraulique Rexroth?
A4: CE.
Q5: Quelle est la quantité minimale de commande de la vanne de commande hydraulique Rexroth?
R5: une.
