Valve de commande hydraulique Rexroth
Les données sont fournies par les autorités compétentes.

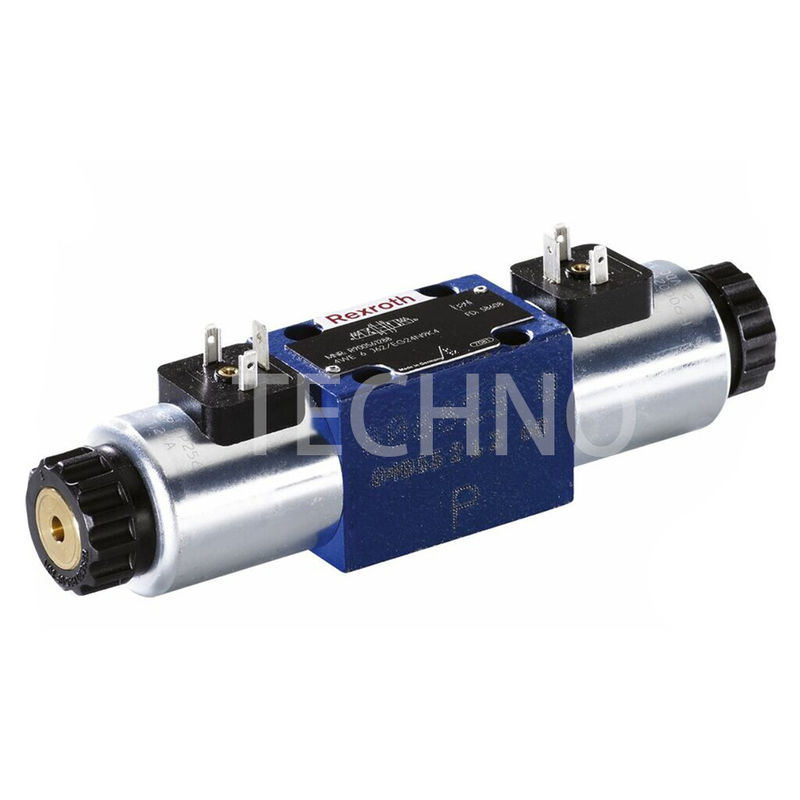

La valve de commande hydraulique Rexroth 4WE6D70/HG24N9K4
Description du produit:
La soupape de commande hydraulique est un système d'automatisation de soupape conçu pour être utilisé dans une variété de systèmes hydrauliques.Cet appareil est capable de contrôler la pression du système avec sa conception uniqueIl s'agit d'une solution fiable et rentable pour tout problème de contrôle de la pression hydraulique.Il peut être installé dans n'importe quelle position et peut supporter un débit maximal de 80 (DC) ou 60 (AC) L/minLa plage de température ambiante de la vanne est de 30 à +50 °C (NBR Seals).s'assurer que le système fonctionne en toute sécurité et efficacement.
Caractéristiques:
Les soupapes à bobine directionnelle à action directes de RE sont conçues pour des performances élevées.5.1 R2-2002 D03, ces soupapes sont également équipées de plaques de support telles que décrites dans la norme RE 45052. Elles sont alimentées par des solénoïdes à tension continue ou à courant alternatif à broche humide avec bobine amovible, qui peut être tournée de 90°.Cela permet de changer facilement les bobines sans avoir à ouvrir la chambre étanche à la pressionIl existe des options pour les connexions électriques individuelles ou centrales (voir RE 08010 pour plus d'informations).et pour une variante de commutation en douceurEnfin, des commutateurs de position inductifs et des capteurs de proximité sans contact sont disponibles, conformément à la norme RE 24830.s'il vous plaît lire "Informations générales sur les produits hydrauliques" (RE 07008), et "Installation, mise en service et maintenance de soupapes industrielles" (RE 07300).
Paramètres techniques:
| Type de tension |
Voltage continu |
Voltage alternatif 50/60 Hz |
| Voltages disponibles5) (Pour le code de commande des magnénoïdes à tension alternatif, voir ci-dessous) V |
12, 24, 96, 205 |
110, 230 |
| Tolérance de tension (tension nominale) en % |
± 10 |
| Consommation d'énergie en W |
30 |
Je ne sais pas. |
| Puissance de maintien VA |
Je ne sais pas. |
50 |
| VA de mise en marche |
Je ne sais pas. |
220 |
| Cycle de fonctionnement (ED) VA |
100 |
Temps de commutation
Selon
Pour les produits à base de plantes |
On ms |
25 à 45 ans |
10 à 20 ans |
| ¥ OFF ms |
10 à 25 ans |
15 à 40 ans |
| Fréquence de commutation maximale 1/h |
15000 |
7200 |
|
Température de surface maximale de la bobine
Pour les produits à base de plantes:
|
120 [248] |
180 [356] |
Type de protection selon
Pour les appareils à moteur électrique |
avec connecteur "K4", "K72L", "K73L" |
IP 65 (avec connecteur d'accouplement monté et verrouillé) |
| avec connecteur "C4" |
IP 66A (avec connecteur d'accouplement monté et verrouillé) |
| avec connecteur "K40" |
IP 69K (avec connecteur d'accouplement monté et verrouillé) |
Des disjoncteurs avec caractéristique de déclenchement "K" conformément à la norme EN 60898-1 (VDE 0641-11),
La norme EN 60947-2 (VDE 0660-101), la norme IEC 60898 et la norme IEC 60947-2 sont remplacées par les suivantes:
| Solénoïde à courant alternatif, 50 Hz |
Courant nominal inférieur I 1 en A |
Courant nominal supérieur I 2 en A |
| W24 |
2.3 |
3.6 |
| W42 |
1.45 |
1.92 |
| W48 |
1.15 |
1.92 |
| W100 |
0.64 |
0.9 |
| W110 |
0.6 |
0.9 |
| W115 |
0.52 |
0.9 |
| W127 |
0.48 |
0.6 |
| W200 |
0.33 |
0.6 |
| W220 |
0.31 |
0.6 |
| W230 |
0.26 |
0.36 |
| W240 |
0.26 |
0.36 |
Applications:
La production de vannes hydrauliques est une technologie de fabrication polyvalente avec une myriade d'applications, ce qui la rend extrêmement utile dans de nombreuses industries ou situations.il est employé dans les machines de construction, les machines minières, les ascenseurs hydrauliques, les machines à moulage par injection, les équipements de flexion et d'estampage, les usines de coulée, les machines à emballer, les aciéries, les machines-outils CNC et les machines agricoles.
Outre ces exemples, la production de vannes hydrauliques est également utilisée dans divers autres sites, tels que les cokeries, les mines de charbon et les machines d'emballage.Grâce à sa robustesse et sa capacité à fonctionner dans une gamme de conditions différentes, il est également un choix pratique pour de nombreuses applications industrielles.
Assistance et services:
Assistance technique et service des soupapes de commande hydraulique
Notre équipe d'ingénieurs expérimentés est disponible pour fournir une assistance pour l'installation et la maintenance.Nous fournissons également des conseils de dépannage et répondons à vos questions rapidement et efficacement.
Notre équipe d'assistance technique et de service est disponible 24h/24 et 7j/7 pour répondre à vos questions et fournir des solutions.
Nous proposons des séminaires en ligne gratuits pour vous aider à comprendre le fonctionnement de nos produits et services. Nous proposons également des sessions de formation gratuites pour vous assurer de tirer le meilleur parti de nos produits.
Nous nous engageons à fournir un excellent service à la clientèle et un soutien. Si vous avez des questions ou des préoccupations, n'hésitez pas à nous contacter.
Emballage et expédition
Emballage et expédition de la vanne de commande hydraulique:
- La soupape de commande hydraulique est emballée dans une boîte avec une étiquette contenant le numéro de série du produit.
- La soupape de commande hydraulique est expédiée dans un emballage respectueux de l'environnement pour protéger le produit pendant l'expédition.
- La soupape de commande hydraulique est fournie avec un manuel d'utilisation et des informations de garantie.
