Valve de commande hydraulique Rexroth
Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.

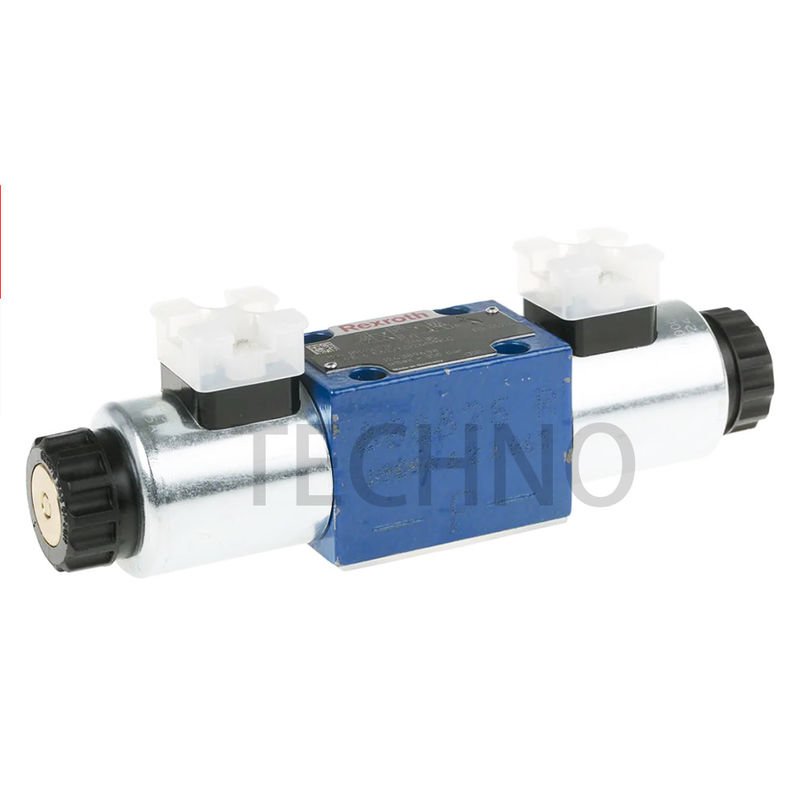

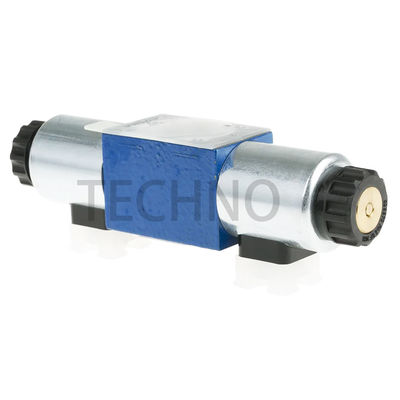

Rexroth 4WE6GA62/EG24N9K4 soupape de commande hydraulique Plage de température ambiante -30 à 50 °C
Description du produit:
La soupape de commande hydraulique est un régulateur hydraulique conçu pour contrôler le débit de fluides hydrauliques tels que l'huile.une consommation de puissance de 30 watts, une plage de température ambiante de -30°C à +50°C (avec joints NBR) et une puissance de maintien de 50VA.Cette soupape hydraulique est une solution fiable et rentable pour diverses applications industrielles et automobiles.
Caractéristiques:
Les soupapes à bobine directionnelle à actionnement direct avec actionnement par magnénoïde dans la conception haute performance permettent le porting selon trois modèles différents: DIN 24340 forme A, ISO 4401-03-02-05 et NFPA T3.5.1 R2-2002 D03. Les sous-plaques sont disponibles dans la fiche RE 45052.Il dispose également d'une bobine amovible qui peut être tournée de 90°. Remove or replace the solenoid coil without opening the pressure-tight chamber and electrical connections can be made through individual or central connection (for more electrical connections see RE 08010). Pour une variante de commutation en douceur, veuillez vous référer à la norme RE 23183.deux documents complémentaires sont joints:
"Informations générales sur les produits hydrauliques" RE 07008
"Installation, mise en service et maintenance de soupapes industrielles" RE 07300
Paramètres techniques:
| Type de tension |
Voltage continu |
Voltage alternatif 50/60 Hz |
| Voltages disponibles5) (Pour le code de commande des magnénoïdes à tension alternatif, voir ci-dessous) V |
12, 24, 96, 205 |
110, 230 |
| Tolérance de tension (tension nominale) en % |
± 10 |
| Consommation d'énergie en W |
30 |
Je ne sais pas. |
| Puissance de maintien VA |
Je ne sais pas. |
50 |
| VA de mise en marche |
Je ne sais pas. |
220 |
| Cycle de fonctionnement (ED) VA |
100 |
Temps de commutation
Selon
Pour les produits à base de plantes |
On ms |
25 à 45 ans |
10 à 20 ans |
| ¥ OFF ms |
10 à 25 ans |
15 à 40 ans |
| Fréquence de commutation maximale 1/h |
15000 |
7200 |
|
Température de surface maximale de la bobine
Pour les produits à base de plantes:
|
120 [248] |
180 [356] |
Type de protection selon
Pour les appareils à moteur électrique |
avec connecteur "K4", "K72L", "K73L" |
IP 65 (avec connecteur d'accouplement monté et verrouillé) |
| avec connecteur "C4" |
IP 66A (avec connecteur d'accouplement monté et verrouillé) |
| avec connecteur "K40" |
IP 69K (avec connecteur d'accouplement monté et verrouillé) |
Des disjoncteurs avec caractéristique de déclenchement "K" conformément à la norme EN 60898-1 (VDE 0641-11),
La norme EN 60947-2 (VDE 0660-101), la norme IEC 60898 et la norme IEC 60947-2 sont remplacées par les suivantes:
| Solénoïde à courant alternatif, 60 Hz |
Courant nominal inférieur I 1 en A |
Courant nominal supérieur I 2 en A |
| W24 |
1.73 |
2.4 |
| W42 |
1.13 |
1.92 |
| W48 |
1.09 |
1.92 |
| W100 |
0.58 |
0.9 |
| W110 |
0.52 |
0.9 |
| W115 |
0.43 |
0.9 |
| W127 |
0.37 |
0.6 |
| W200 |
0.3 |
0.6 |
| W220 |
0.26 |
0.36 |
| W230 |
0.2 |
0.36 |
| W240 |
0.22 |
0.36 |
Applications:
La production de vannes hydrauliques est applicable dans de nombreuses industries, telles que les machines de construction, les machines minières, les ascenseurs hydrauliques, les cokeries, les mines de charbon, les machines à injection,équipement de pliage/étampage, les usines de coulée, les machines d'emballage, les aciéries, les machines-outils CNC et les machines agricoles.
Les vannes hydrauliques sont des composants importants dans différents types d'équipements et de machines dans ces industries, leur assurant fiabilité, efficacité et fonctionnement rapide.
Grâce à leur contrôle précis du mouvement, les vannes hydrauliques sont indispensables à de nombreux systèmes mécaniques.
Assistance et services:
Assistance technique et service des soupapes de commande hydraulique
Nous fournissons un support technique et un service de premier ordre pour nos produits de soupapes hydrauliques.Notre équipe d'ingénieurs et de techniciens hautement qualifiés sont disponibles pour répondre à toutes vos questions concernant l'installationNous fournissons également une assistance pour le dépannage, des pièces de rechange et des accessoires, et plus encore.
La satisfaction du client est notre priorité absolue, et nous nous efforçons de fournir le plus haut niveau de soutien pour assurer que votre système de soupape de commande hydraulique fonctionne en toute sécurité et efficacement.Nous offrons une assistance technique et un service tant sur place qu'à distance, ainsi que des ressources en ligne et du matériel de formation pour vous aider à tirer le meilleur parti de nos produits.
Si vous avez des questions ou des préoccupations concernant nos produits de soupapes de contrôle hydraulique, n'hésitez pas à nous contacter.Notre équipe est disponible pour fournir un soutien technique complet et un service pour s'assurer que votre système fonctionne sans heurts.
Emballage et expédition
Emballage et expédition de la vanne de commande hydraulique:
La soupape de commande hydraulique sera emballée en plastique ou en mousse, selon la taille et le type de soupape.le colis sera placé dans une boîte en carton et scellé avec du ruban adhésifLa boîte sera marquée par une étiquette d'expédition indiquant le nom du produit, le poids et l'adresse de destination.
