Description du produit :

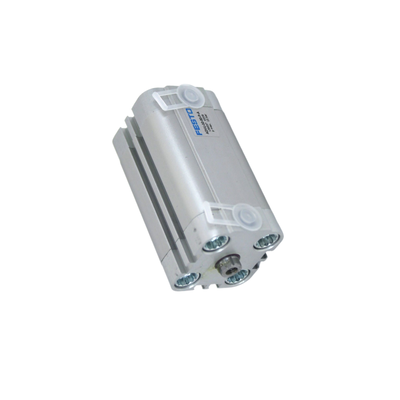

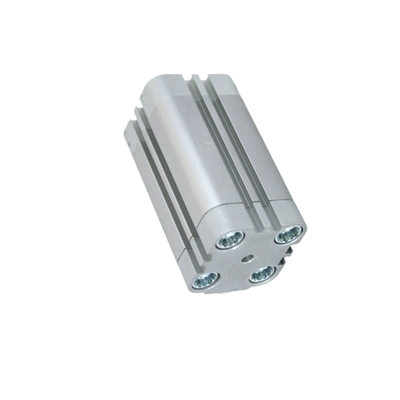

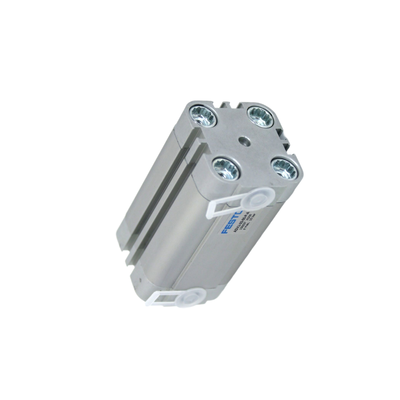

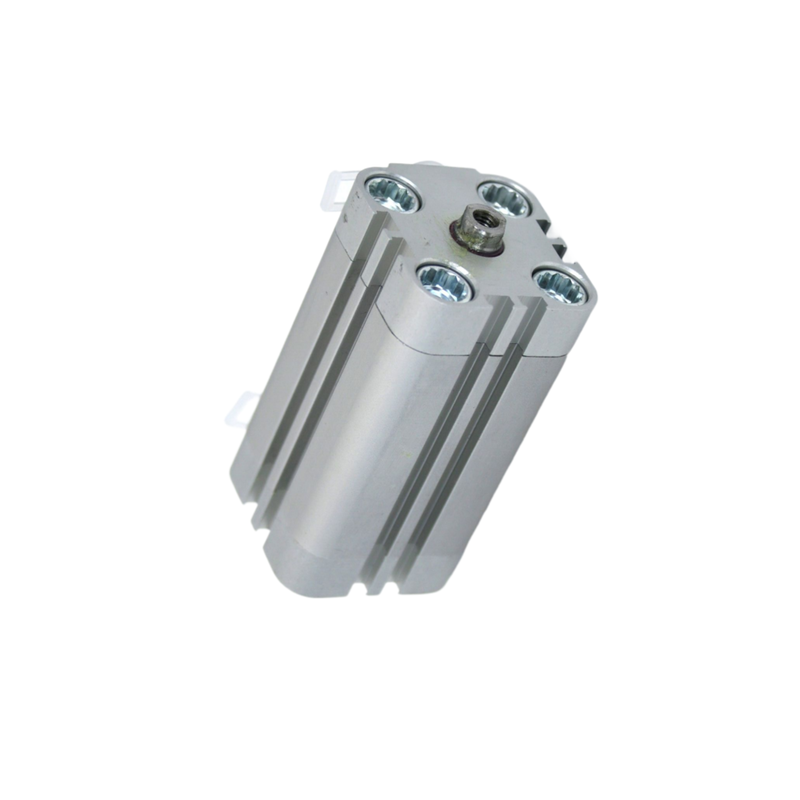

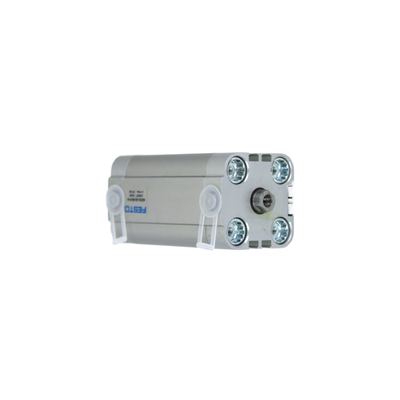

Cylindre pneumatique à crêpes compact à double effet série ADVU-32 de Festo
La série Festo ADVU-32 comprend des vérins pneumatiques compacts à double effet avec un alésage de 32 mm. Ces vérins sont disponibles en différentes longueurs de course, notamment 30 mm, 40 mm, 50 mm, 60 mm et 80 mm, répondant à divers besoins d'applications.
Vous avez le choix entre deux configurations. LeVersion standard PAest livré sans fente pour capteur et comporte une tige de piston avec un filetage interne. Pendant ce temps, leVersion capteur APAcomprend une fente pour interrupteur magnétique intégrée et une tige de piston avec un filetage externe, offrant une polyvalence supplémentaire pour l'intégration du capteur.
Conçue avec un corps carré compact en aluminium, la série ADVU-32 offre une forte force de sortie tout en occupant un espace d'installation minimal. Cette conception favorise une intégration plus facile dans les équipements où l'espace est limité. De plus, la série conserve des dimensions de montage uniformes et des pièces d'étanchéité interchangeables sur tous les modèles, garantissant ainsi la compatibilité et simplifiant la maintenance.
Ces vérins pneumatiques sont particulièrement adaptés aux tâches d'automatisation à course moyenne et courte telles que les applications de serrage, de poussée et de positionnement précis.
Numéros de pièces d'origine
- PA (filetage interne) :156535, 156536, 156537, 156538, 156539
- APA (fil externe) :156621, 156622, 156623, 156624, 156625
Caractéristiques:
La conception carrée compacte intégrée de ce vérin présente une longueur totale plus courte par rapport aux vérins à tirant standard, ce qui permet d'économiser considérablement l'espace d'installation interne au sein des machines automatisées.
Equipé d'un gros alésage de 32 mm, il délivre une poussée puissante. Sa construction à double effet garantit des forces de poussée et de traction stables, tandis que le piston à faible friction permet un mouvement alternatif fluide et rapide sans risque de blocage.
Deux variantes structurelles sont disponibles pour répondre aux différentes exigences d'assemblage :
- Modèle PA :Ce modèle ne comprend pas de fente pour capteur magnétique et comporte une tige de piston avec un filetage interne. Il convient aux bouchons intégrés et aux connecteurs d'outillage intégrés.
- Modèle APA :Ce modèle intègre une rainure de commutateur magnétique intégrée sur le corps du cylindre et une tige de piston avec un filetage externe. Il permet une connexion directe aux joints flottants et aux luminaires externes et est compatible avec les capteurs de proximité magnétiques.
Le corps du cylindre est fabriqué en aluminium anodisé dur, offrant une excellente résistance à l'usure ainsi qu'une protection contre l'huile et la corrosion. Cela se traduit par une longue durée de vie, même en cas de fonctionnement fréquent à cycle élevé.
Cette série offre un alésage uniforme de 32 mm et une gamme complète de courses moyennes de 30 mm à 80 mm (30/40/50/60/80 mm). Des trous de montage universels sont présents sur tous les modèles, facilitant un remplacement facile sans qu'il soit nécessaire de modifier le cadre de l'équipement.
Des kits d'étanchéité standards d'origine Festo sont utilisés partout, garantissant des pièces de rechange interchangeables sur toute la série. Cette conception minimise les coûts de maintenance et simplifie les réparations.
Compatible avec les pressions d'air comprimé industrielles standards allant de 0,2 à 1,0 MPa, le cylindre prend en charge des vitesses de piston comprises entre 50 et 700 mm/s. Il maintient des performances stables même dans des conditions de démarrage et d'arrêt continues.
Des trous de montage standard sont prévus sur les surfaces avant et latérales, prenant en charge les configurations d'installation horizontales, verticales et latérales. Cette polyvalence rend le vérin compatible avec une grande variété de structures d'implantation de machines.
Paramètres techniques :
| Type d'opération |
Double effet |
| Plage de température ambiante |
-20 ℃ ~ +80 ℃ |
| Courses standard disponibles |
30mm/40mm/50mm/60mm/80mm |
| Plage de pression de fonctionnement |
0,2 ~ 1,0 MPa |
| Série de produits |
Vérin pneumatique compact Festo ADVU |
| Taille d'alésage |
32 millimètres |
Applications :
Les chaînes d'assemblage automatisées effectuent diverses tâches critiques telles que le serrage de pièces lourdes, l'éjection à forte poussée, l'alimentation en matériaux, ainsi que le positionnement et le verrouillage des fixations. Ces fonctions garantissent que les composants sont solidement maintenus et positionnés avec précision tout au long du processus d'assemblage.
Dans les machines d'emballage, les opérations comprennent le pressage, l'empilage et le poussage des cartouches, la compression du scellage, ainsi que la gestion des arrêts et des limites de charges lourdes pour les lignes de convoyeurs. Ces actions contribuent à maintenir des flux de travail d’emballage efficaces et fluides.
L'équipement auxiliaire d'emboutissage prend en charge des processus tels que l'alimentation des feuilles, le blocage côté moule et l'actionnement d'éjection pour les petites pièces estampées. Ces fonctions auxiliaires contribuent à un emboutissage et un retrait précis des pièces.
Les équipements de batteries au lithium à nouvelle énergie impliquent le serrage des fixations des cellules, le positionnement des modules ainsi que la poussée et le déplacement des palettes. Ces étapes sont essentielles à la fabrication et à la manipulation des composants des batteries au lithium.
Les machines de tri logistique gèrent des tâches telles que la séparation et le poussage des bacs, le blocage des matériaux et la conduite des contrôles de limite de levage. Cet équipement joue un rôle crucial dans l’organisation et la direction efficaces des matériaux.
Les machines périphériques d'injection plastique effectuent le poussage des éjecteurs, le positionnement côté moule et les actionnements nécessaires au déchargement des produits finis. Ces fonctions périphériques prennent en charge la production de pièces en plastique de haute qualité.
Les machines à bois comprennent le serrage des panneaux et une alimentation auxiliaire pour faciliter les opérations de coupe du bois. Ces fonctionnalités améliorent la précision et la productivité des tâches de menuiserie.
L'équipement de test automatique général gère le serrage de gabarits robustes, les butées de course longue et fournit des unités de puissance pour les tests alternatifs de durabilité. Ces capacités sont essentielles pour des tests de produits approfondis et fiables.
Assistance et services :
Notre produit de cylindre pneumatique à piston est conçu pour des performances fiables et efficaces dans diverses applications industrielles. Pour obtenir une assistance technique, veuillez vous référer au manuel d'utilisation inclus avec le produit pour obtenir des instructions détaillées d'installation, de fonctionnement et de maintenance.
Si vous rencontrez des problèmes ou avez besoin d'aide pour le dépannage, assurez-vous que toutes les connexions sont sécurisées et que le cylindre fonctionne dans les plages de pression et de température spécifiées. Un entretien régulier, y compris la lubrification et l'inspection des joints, contribuera à prolonger la durée de vie du cylindre.
Nous proposons des services complets comprenant des conseils sur les produits, des options de personnalisation et des services de réparation pour répondre à vos besoins spécifiques. Notre équipe technique est équipée pour vous fournir des conseils sur la sélection de la taille de cylindre et des spécifications appropriées pour votre application.
Pour les pièces de rechange et les accessoires, veuillez vérifier le numéro de modèle et les spécifications pour garantir la compatibilité. Une manipulation et un stockage appropriés du vérin pneumatique sont essentiels pour maintenir sa fonctionnalité et ses normes de sécurité.
Nous nous engageons à soutenir nos clients avec des produits de haute qualité et un service réactif pour maximiser les performances et la fiabilité de vos systèmes pneumatiques.
Emballage et expédition :
Emballage du produit :Le cylindre pneumatique à piston est soigneusement emballé pour assurer une protection maximale pendant le transport. Chaque cylindre est enveloppé dans du papier bulle antistatique et placé dans un insert en mousse sur mesure dans une boîte en carton ondulé robuste. L'emballage est conçu pour empêcher tout mouvement ou dommage, protégeant ainsi le produit des chocs, de l'humidité et de la poussière.
Expédition:Nous proposons des options d'expédition fiables dans le monde entier pour livrer le vérin pneumatique à piston en toute sécurité et rapidement. Tous les envois sont suivis et assurés pour votre tranquillité d'esprit. En fonction de votre emplacement, nous proposons des méthodes d'expédition standard, accélérées et express. Le produit est expédié dans un délai de 1 à 3 jours ouvrables après la confirmation de la commande, les délais de livraison estimés variant selon la destination.
